Техника термозажима инструмента: ваши преимущества
Узнайте, как мы добились значительного роста энергоэффективности, скорости процесса и эргономики. Используйте совершенство для своего производства.
Подробнее
Опции
Сравните опции в обзоре или свяжитесь с нами: мы с удовольствием поможем выбрать модель и подобрать из инновационного многообразия опций.

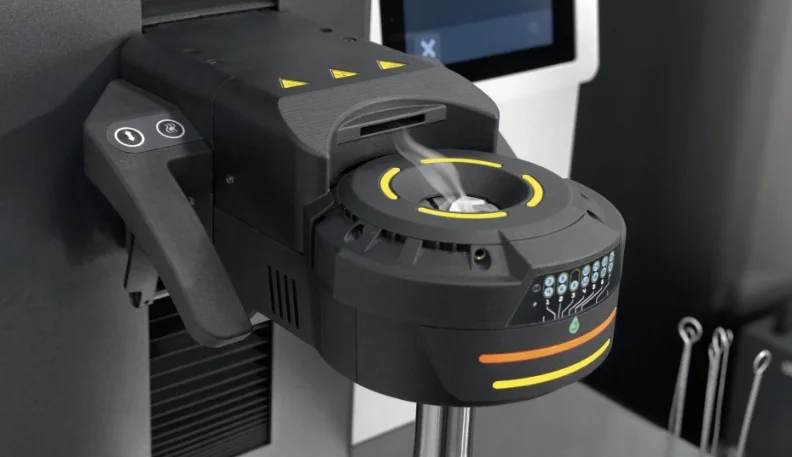

Вытяжка дыма
Система вытяжки дыма надёжно удаляет пары из рабочей зоны оператора. Зарекомендовавшая себя запатентованная вытяжка над индукционной катушкой дополнена встроенной вытяжкой внутри корпуса катушки. Так пары отсасываются прямо там, где возникают. Фильтрующий блок надёжно размещён в тумбе.

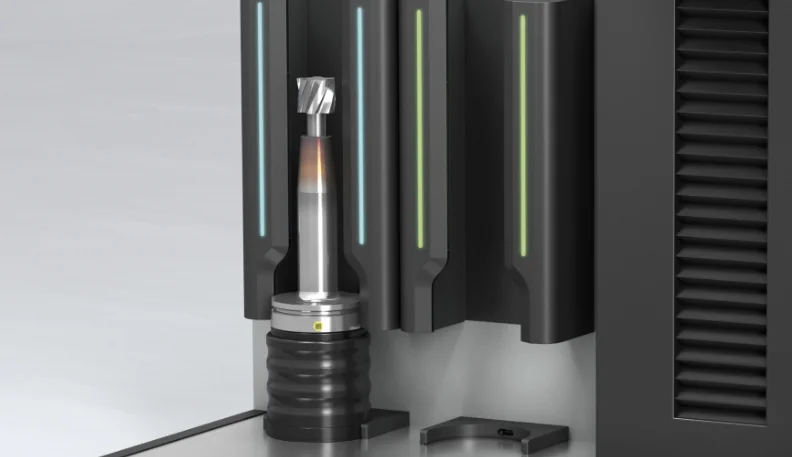

Воздушное охлаждение »zStream«
С воздушным охлаждением ZOLLER »zStream« вы получаете максимальную гибкость и защиту при охлаждении термопатронов – независимо от их контура или диаметра. Кроме того, инструмент в термопатронах охлаждается равномерно и безопасно по всей длине – без риска повреждения. »zStream« также идеально подходит для охлаждения отложенного инструмента.
Настройка длины »eQset«
Встроенная система настройки длины служит для установки общей длины или длины вылета и для замены инструмента. Пневматическая быстрая регулировка и точная регулировка маховичком обеспечивают быстрое, эргономичное и точное позиционирование измерительной головки на нужную высоту.
Функция сканирования с ручным сканером
Функция сканирования ПО »pilot« в сочетании с ручным сканером позволяет надёжно выбрать подходящий параметр термозажима, отсканировав номер патрона на термопатроне. Поддерживаются все термопатроны с кодом DataMatrix (например, ZOLLER »idLabel«, ZOLLER »idChip«) независимо от производителя.
В ПО »pilot« можно подсчитывать каждый процесс нагрева для каждого термопатрона. Кроме того, можно задать предупредительный и предельный порог износа по допустимому числу нагревов.

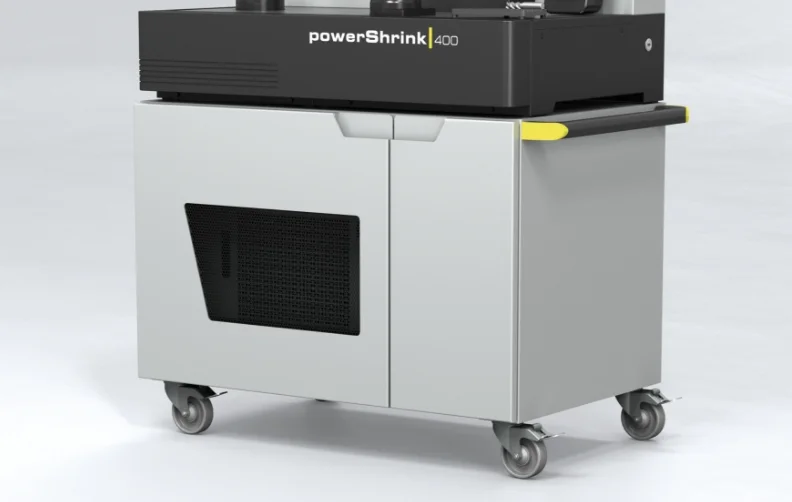

Установочный стол для »powerShrink 400«
В качестве альтернативы установке на верстак »powerShrink 300« и »powerShrink 400« можно разместить на установочном столе с эргономически оптимальной рабочей высотой. Это даёт аккуратное место для охладителя и блока вытяжки дыма. Опционально стол доступен на прочных роликах и с эргономичной рукояткой для гибкого размещения.

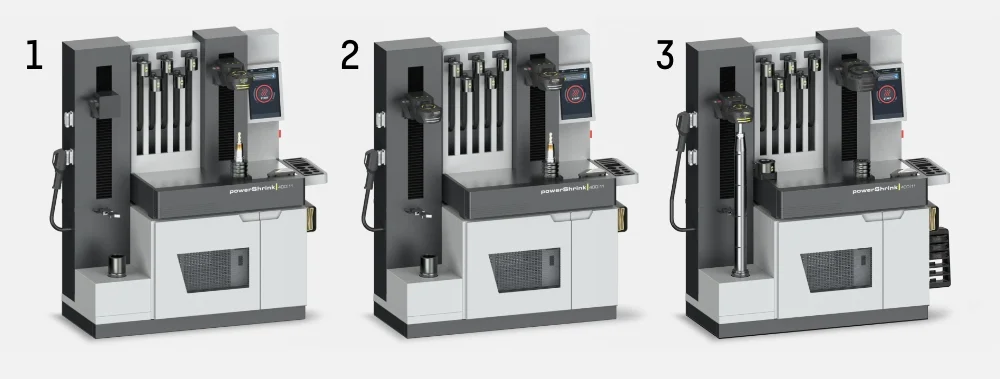

Конфигурации для »powerShrink 400 ❘ 11«
На выбор есть 3 базовые конфигурации индукционных катушек:
1. Комбинация любой индукционной катушки 14 кВА с быстросменным интерфейсом; катушка переставляется с одной оси на другую в зависимости от длины термопатрона
2. Комбинация любых 2 индукционных катушек 14 кВА без »shrinkbyLight« и без быстросменного интерфейса
3. Комбинация любой индукционной катушки 14 кВА с индукционной катушкой 22 кВА с быстросменным интерфейсом
Принадлежности

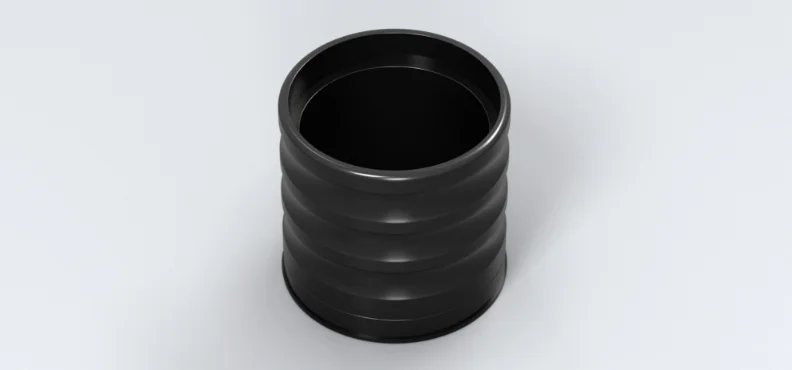

Опорный стакан
»powerShrink« в стандарте поставляется с опорным стаканом. Для параллельного нагрева и охлаждения можно заказать дополнительные стаканы. Рабочая поверхность идеально согласована с опорным стаканом и обеспечивает удобное и тихое перемещение.
Опорные кольца
Разные опорные кольца позволяют гибко переключаться между разными интерфейсами крепления. Для всех распространённых типов и размеров оправок до SK 50, HSK 100 и PSC 10.
Специальный охлаждающий адаптер
Охлаждающий адаптер для специальных форм и размеров термопатронов (например, также для D3–D5 мм). Подходит для охлаждающих колоколов D14–D16 мм или D25–D32 мм.
Полки
Полка для опорных колец и специальных охлаждающих адаптеров
Полка вмещает четыре опорных кольца и шесть специальных охлаждающих адаптеров размера I или три специальных охлаждающих адаптера размеров I и II.
Лоток для инструмента
Для хранения концевого инструмента на рабочем месте термозажима. Положение лотка оператор выбирает свободно.
Полка для чистящих щёток
Для хранения чистящих щёток доступна полка со всеми диаметрами щёток, которую можно закрепить на приборе в любом положении с помощью магнитов. Щётки для очистки посадочного отверстия термопатронов также можно приобрести у ZOLLER – для диаметров хвостовика от D3 до D32 мм, на выбор из латуни или пластика.
Разрезные экранирующие шайбы с лотком
Для термозажима инструмента со смещением можно заказать опциональный набор разрезных экранирующих шайб (5 шт.) с соответствующим лотком для шайб.

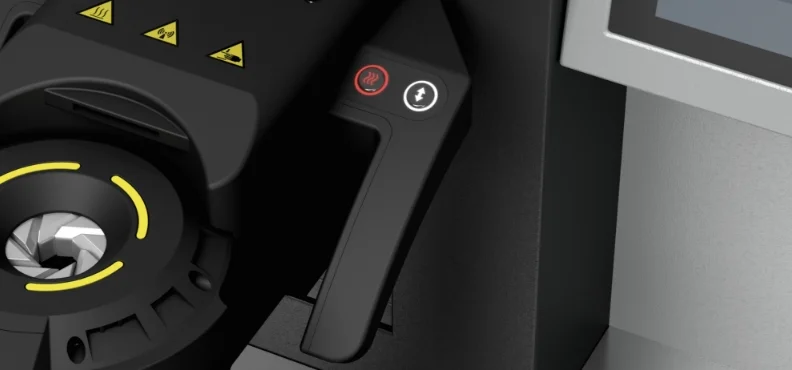

Рукоятка управления катушкой
Для оптимального удобства рукоятку управления, которая в стандарте установлена слева, можно установить справа или с обеих сторон. Каждая рукоятка оснащена двумя функциональными кнопками – для перемещения катушки и запуска нагрева.

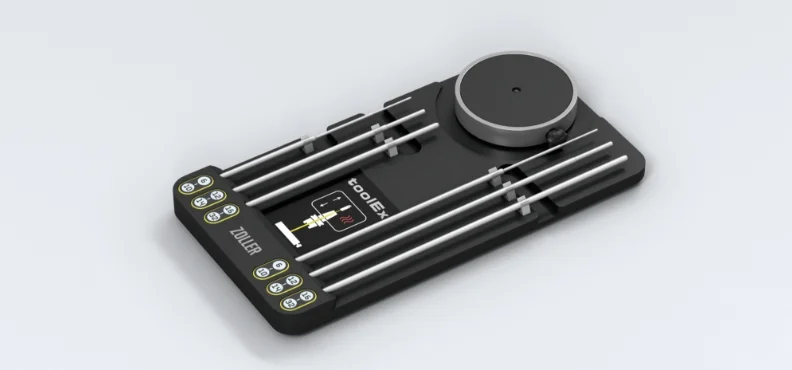

Устройство для извлечения »toolEx«
»toolEx« помогает извлекать из термопатрона инструмент, который нельзя вытащить рукой или клещами, например сломанный. В комплект входят держатель и шесть выталкивающих стержней.
Настройка длины »liteSet«
С »liteSet« настраивается длина вылета инструмента, зажимаемого термозажимом. Максимальная длина вылета – 150 мм. В комплект входят четыре зажимные призмы для диаметров хвостовика от D3 до D32 мм.
Самый быстрый путь к подходящей модели
| »powerShrink 200« | »powerShrink 300« | »powerShrink 400« | »powerShrink 600« | |
| Оснащение машины | ||||
| Сенсорный монитор 13,3" с ПО обработки изображений ZOLLER »pilot« | Базовая модель | Базовая модель | Базовая модель | Базовая модель |
| Устойчивый стол | невозможно | опция | опция | Базовая модель |
| Настольное исполнение для компактной установки на собственный стол | невозможно | опция | опция | невозможно |
| Ручная ось катушки с электромагнитной/пневматической фиксацией оси | Базовая модель | Базовая модель | Базовая модель | невозможно |
| Ручная ось катушки с электромагнитной/пневматической фиксацией оси | невозможно | Базовая модель | Базовая модель | Базовая модель |
| Ось инструмента с ручной фиксацией оси | Базовая модель | невозможно | невозможно | невозможно |
| Нагрев | ||||
| Индукционная катушка с экранирующими шайбами | Базовая модель | Базовая модель | Базовая модель | Базовая модель |
| Индукционная катушка с экранирующими шайбами, »shrinkbyLight« | невозможно | невозможно | опция | опция |
| Индукционная катушка, »varOct«, ручная регулировка | невозможно | опция | опция | опция |
| Индукционная катушка, »varOct«, ручная регулировка, »shrinkbyLight« | невозможно | невозможно | опция | опция |
| Индукционная катушка, »varOct«, ЧПУ, »shrinkbyLight« | невозможно | невозможно | опция | опция |
| Быстросменный интерфейс | невозможно | невозможно | невозможно | опция |
| Индукционная катушка 14 кВА | Базовая модель | Базовая модель | Базовая модель | Базовая модель |
| Индукционная катушка 22 кВА | невозможно | невозможно | невозможно | опция |
| Блок вытяжки дыма | опция | опция | опция | опция |
| Рукоятка управления катушкой слева | невозможно | Базовая модель | Базовая модель | Базовая модель |
| Рукоятка управления катушкой справа или с обеих сторон | невозможно | опция | опция | опция |
| Охлаждение | ||||
| Без системы охлаждения | Базовая модель | невозможно | невозможно | невозможно |
| Воздушное охлаждение под индукционной катушкой | опция | невозможно | невозможно | невозможно |
| Стандартные охлаждающие колокола, 3 шт. | невозможно | Базовая модель | невозможно | невозможно |
| Стандартные охлаждающие колокола, 5 шт. | невозможно | невозможно | Базовая модель | Базовая модель |
| Охлаждающие колокола с »coolbyLight«, включая контроль времени охлаждения, 5 шт. | невозможно | невозможно | опция | опция |
| Свободная направляющая охлаждающих колоколов с механизмом фиксации | невозможно | Базовая модель | Базовая модель | Базовая модель |
| Линейная механическая направляющая охлаждающих колоколов с нажимным механизмом освобождения | невозможно | невозможно | невозможно | опция |
| Воздушное охлаждение »zStream« с двумя местами охлаждения | невозможно | невозможно | опция | невозможно |
| Менеджер охлаждения | невозможно | невозможно | Базовая модель | Базовая модель |
| Программное обеспечение | ||||
| ПО обработки изображений ZOLLER »pilot« | Базовая модель | Базовая модель | Базовая модель | Базовая модель |
| Понятные графические функциональные кнопки | Базовая модель | Базовая модель | Базовая модель | Базовая модель |
| Цветные анимированные индикаторы состояния | Базовая модель | Базовая модель | Базовая модель | Базовая модель |
| Интерфейс к руководству оператора »actbyLight« | невозможно | невозможно | опция | Базовая модель |
| Функция сканирования | опция | опция | опция | опция |
| Подсчёт циклов термозажима | опция | опция | опция | опция |
| Аппаратные опции и принадлежности | ||||
| Настройка длины »eQset« | невозможно | невозможно | опция | опция |
| Ручной сканер | опция | опция | опция | опция |
| Опорный стакан | невозможно | опция | опция | опция |
| Опорные кольца SK, HSK, полигональный конус, другие – по запросу | опция | опция | опция | опция |
| Специальный охлаждающий адаптер | невозможно | опция | опция | опция |
| Полка для опорных колец | Базовая модель | опция | опция | опция |
| Лоток для инструмента | Базовая модель | опция | опция | опция |
| Лоток для чистящих щёток | опция | опция | опция | опция |
| Разрезные экранирующие шайбы с местом для хранения | опция | опция | опция | опция |
| Устройство для извлечения »toolEx« | опция | опция | опция | опция |
| Устройство позиционирования »liteSet« | опция | опция | опция | опция |
