Técnica de contracción: sus ventajas
Descubra cómo hemos logrado grandes avances en eficiencia energética, velocidad de proceso y ergonomía. Utilice la perfección para su producción.
Más información
Opciones
Elija de forma sencilla y clara o póngase en contacto con nosotros: estaremos encantados de asesorarle en la selección de su modelo y de la innovadora variedad de opciones.

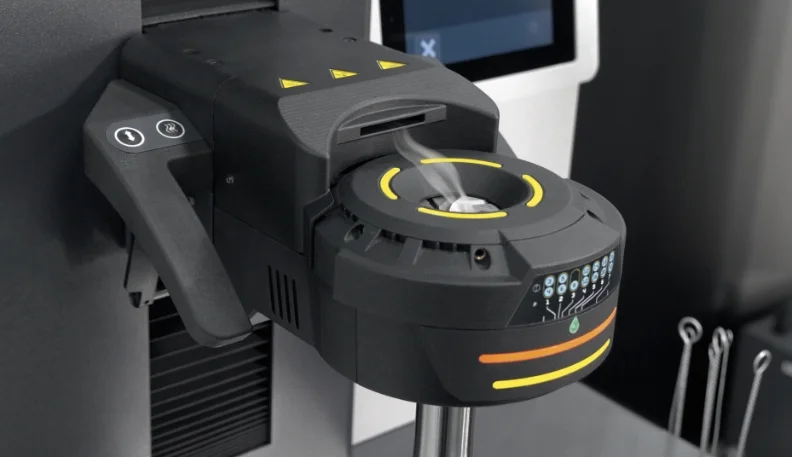

Sistema de aspiración de humos
El sistema de aspiración de humos elimina de forma fiable los humos del área de trabajo del operador. El sistema de aspiración de humos patentado y consolidado situado encima de la bobina de inducción se ha ampliado con un sistema de aspiración integrado en el interior de la carcasa de la bobina. De este modo, los humos se extraen directamente en el lugar donde se generan. La unidad de filtrado se encuentra en un lugar seguro en el bastidor inferior.

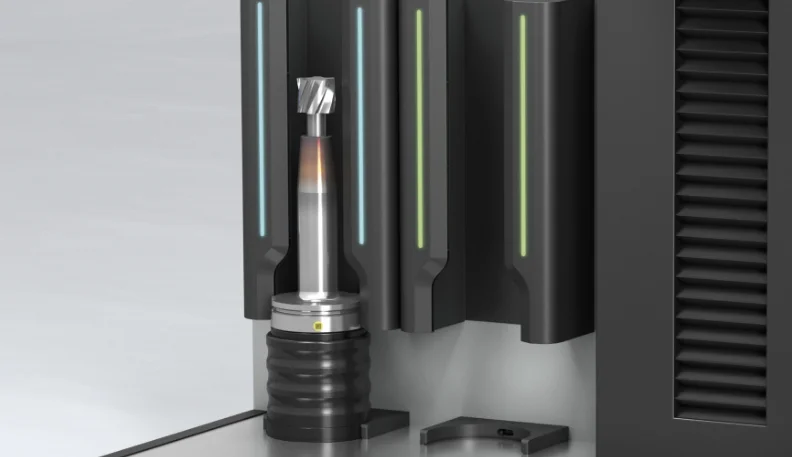

Refrigeración por aire »zStream«
Con el sistema de refrigeración por aire »zStream« de ZOLLER, obtiene la máxima flexibilidad y protección al refrigerar sus portaherramientas de contracción, independientemente de su contorno o diámetro. Además, sus herramientas de contracción se refrigeran de manera uniforme y segura en toda su longitud, sin riesgo de sufrir daños. »zStream« también es ideal para refrigerar herramientas escalonadas.
Ajuste de longitud »eQset«
El sistema integrado de ajuste de longitud sirve para ajustar la longitud total o la longitud de saliente y para cambiar las herramientas. El ajuste rápido activado mediante sistema neumático y el ajuste fino mediante volante permiten posicionar el cabezal palpador de forma rápida, ergonómica y precisa a la altura deseada.
Función de escaneo, incluido escáner manual
La función de escaneo del software »pilot«, en combinación con el escáner manual, permite realizar de forma segura la selección del parámetro de contracción adecuado mediante el escaneo del código en el portaherramientas térmico. Independientemente del fabricante, se admiten todos los portaherramientas térmicos con código DataMatrix (por ejemplo, ZOLLER »idLabel«, ZOLLER »idChip«).
En el software »pilot« se puede contar cada proceso de calentamiento por cada portaherramientas térmico. Además, se puede asignar un límite de advertencia y de desgaste en relación con los procesos de calentamiento permitidos.

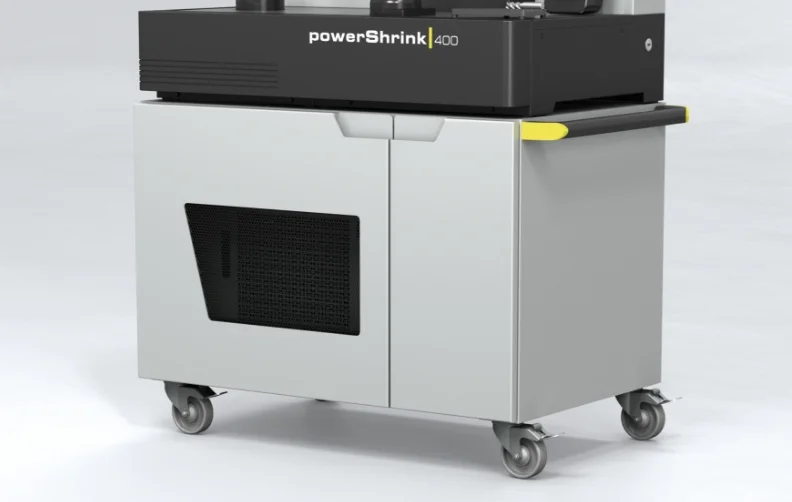

Mesa de soporte para »powerShrink 400«
Como alternativa a la instalación sobre un banco de trabajo, »powerShrink 300« y »powerShrink 400« pueden colocarse sobre una mesa de soporte con una altura de trabajo ergonómicamente óptima. En su interior, la unidad de refrigeración y el sistema de extracción de humos quedan perfectamente integrados y ordenados. Opcionalmente, la mesa de soporte está disponible con ruedas robustas y un asa ergonómica para permitir un posicionamiento flexible.

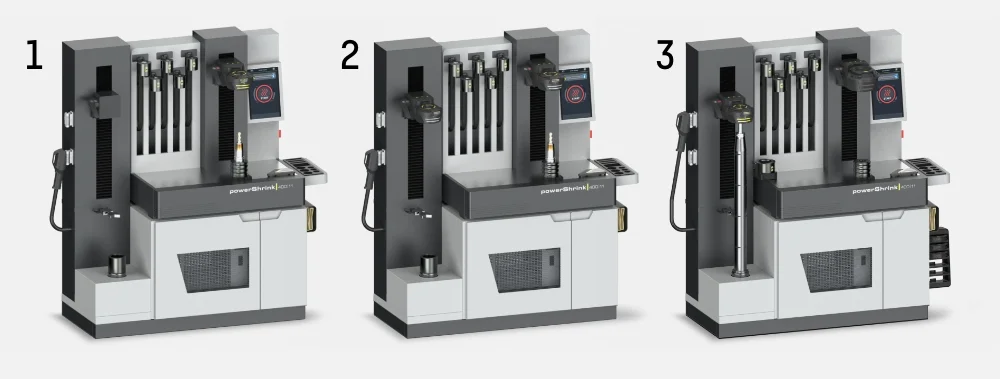

Configuraciones para »powerShrink 400 ❘ 11«
Hay tres configuraciones básicas de selección para las bobinas de inducción:
- Combinación de dos bobinas de inducción de 14 kVA cualesquiera con interfaz de cambio rápido; cambio de la bobina de inducción de un eje a otro en función de la longitud del mandril de contracción.
- Combinación de dos bobinas de inducción de 14 kVA sin »shrinkbyLight« y sin interfaz de cambio rápido
- Combinación de cualquier bobina de inducción de 14 kVA con una bobina de inducción de 22 kVA con interfaz de cambio rápido
Accesorios

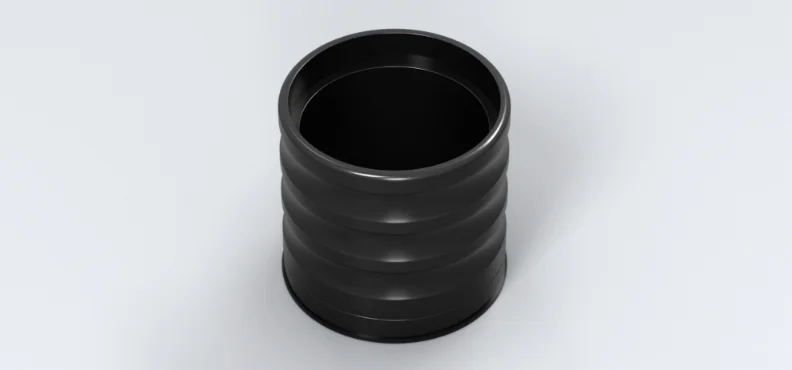

Recipiente de recepción
Con su »powerShrink« recibirá de forma estándar un recipiente de recogida. Para calentar y enfriar al mismo tiempo, hay opciones para pedir otros adicionales a elegir. La superficie de trabajo se adapta perfectamente al recipiente de recepción y garantiza un desplazamiento cómodo y silencioso.
Anillos de sujeción
Los diferentes anillos de sujeción permiten cambiar fácilmente entre diferentes interfaces de sujeción. Para todos los tipos y tamaños de sujeción de herramientas habituales hasta SK 50, HSK 100 y PSC 10.

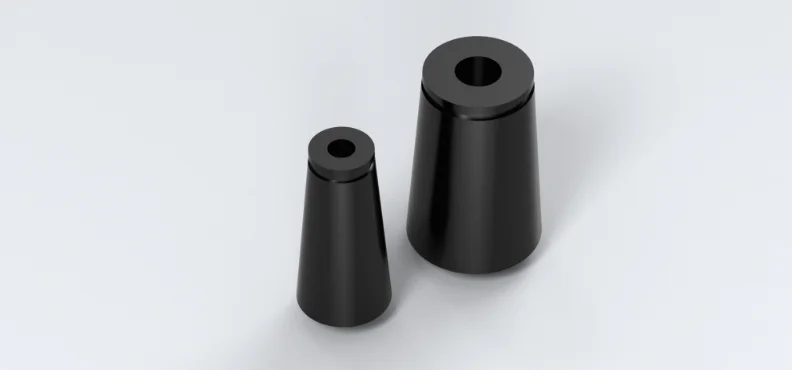

Adaptador especial para refrigeración
Adaptador de refrigeración para formas y tamaños especiales de mandriles de contracción (por ejemplo, también para D3 mm a D5 mm). Apto para campanas de refrigeración de D14 mm a D16 mm o de D25 mm a D32 mm.
Estantes
Bandeja para anillos de sujeción y adaptadores de enfriamiento especiales
La bandeja ofrece espacio para guardar cuatro anillos de sujeción y seis adaptadores de enfriamiento especiales de tamaño I o tres adaptadores de enfriamiento especiales de tamaño I y tamaño II.
Estante para herramientas
Para guardar herramientas de vástago en el puesto de trabajo de contracción. La posición del estante es seleccionada por el operador.
Estante para cepillos de limpieza
Para guardar los cepillos de limpieza hay un estante con todos los diámetros de cepillo, que se puede fijar en cualquier posición del aparato mediante imanes. ZOLLER también ofrece cepillos para la limpieza del orificio de sujeción de los portaherramientas térmicos, para un diámetro de vástago de D3 mm a D32 mm, a elegir entre latón y plástico.
Discos protectores divididos con soporte
Para expandir herramientas escalonadas, se puede realizar un pedido opcional de un juego de discos protectores (5 unidades) en versión dividida, incluido el soporte para discos correspondiente.

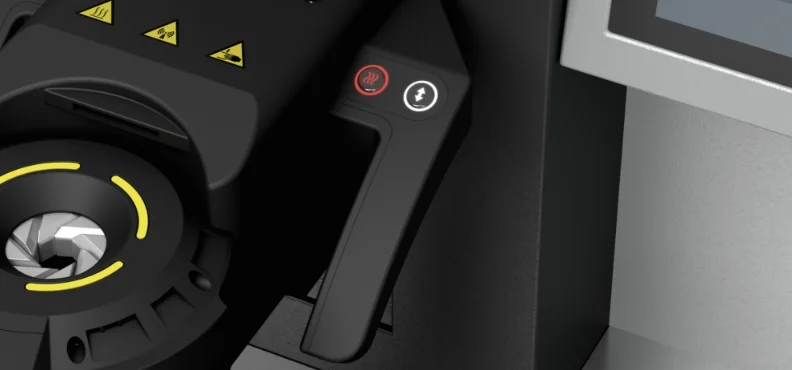

Mango de control de bobina
Para una facilidad de uso óptima, la manija de control, que viene de forma estándar en el lado izquierdo, se puede seleccionar en el lado derecho o en ambos lados. Cada manija de control está equipada con dos teclas de funcionamiento: para el movimiento de la bobina y la activación del proceso de calentamiento.
Dispositivo de extracción »toolEx«
»toolEx« le ayuda a extraer del portaherramientas térmico aquellas herramientas que no se pueden sacar a mano o con unos alicates, como por ejemplo, las herramientas rotas. El juego incluye un soporte de sujeción y seis varillas expulsoras.

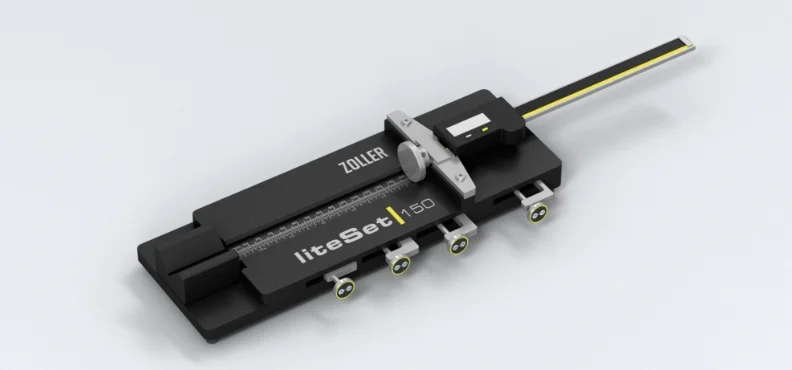

Ajuste de longitud »liteSet«
Con »liteSet« se ajusta la longitud de saliente de la herramienta que se va a contraer. La longitud máxima de saliente es de 150 mm. El juego incluye cuatro prismas de sujeción para diámetros de vástago de D3 mm a D32 mm.
El camino más rápido hacia el modelo deseado
| »powerShrink 200« | »powerShrink 300« | »powerShrink 400« | »powerShrink 600« | |
| Equipamiento del equipo | ||||
| Monitor TFT a color de 13.3" con el software de operación »pilot« de ZOLLER | Básico | Básico | Básico | Básico |
| Base estable debajo de la mesa | No disponible | Opcional | Opcional | Básico |
| Mesa de montaje con ruedas para un posicionamiento flexible en la línea de producción | no disponible | opcional | opcional | no disponible |
| Modelo de banco de trabajo para una instalación compacta sobre su propia base | Básico | Básico | Básico | no disponible |
| Eje de bobina manual con sujeción electromagnética/neumática | no disponible | Básico | Básico | Básico |
| Eje de herramienta con sujeción manual | Básico | no disponible | no disponible | no disponible |
| Calentamiento | ||||
| Bobina de inducción con discos de blindaje | Básico | Básico | Básico | Básico |
| Bobina de inducción con discos de blindaje, »shrinkbyLight« | no es posible | no es posible | opcional | opcional |
| Bobina de inducción con sistema de blindaje »varOct«, manual | no disponible | opcional | opcional | opcional |
| Bobina de inducción con sistema de blindaje »varOct«, manual, »shrinkbyLight« | no disponible | no disponible | opcional | opcional |
| Bobina de inducción con sistema de blindaje »varOct«, CNC, »shrinkbyLight« | no es posible | no es posible | opcional | opcional |
| Interfaz de cambio rápido | no disponible | no disponible | no disponible | opcional |
| Bobina de inducción de 14 kVA | básica | básica | básica | básica |
| Bobina de inducción de 22 kVA | no disponible | no disponible | no disponible | opcional |
| Extracción de humos | opcional | opcional | opcional | opcional |
| Mango de control de la bobina a la izquierda | no disponible | básico | básico | básico |
| Mango de control de la bobina a la derecha o en ambos lados | no disponible | opcional | opcional | opcional |
| Refrigeración | ||||
| Sin sistema de enfriamiento | Básico | No disponible | No disponible | No disponible |
| Enfriamiento por aire debajo de la bobina de inducción | Opcional | No disponible | No disponible | No disponible |
| Campanas de enfriamiento estándar, de 3 posiciones | No disponible | Básico | No disponible | No disponible |
| Campanas de enfriamiento estándar, de 5 posiciones | no disponible | no disponible | Básico | Básico |
| Campanas de enfriamiento con »coolbyLight«, incluyendo monitoreo del tiempo de enfriamiento, de 5 posiciones | no disponible | no disponible | opcional | opcional |
| Guía libre de campanas de enfriamiento con mecanismo de fijación | no disponible | básico | básico | básico |
| Guía lineal y mecánica de campanas de enfriamiento con mecanismo «Push-to-Release» | no disponible | no disponible | no disponible | opcional |
| Refrigeración por aire »zStream« con dos posiciones de enfriamiento | no disponible | no disponible | opcional | no disponible |
| Administrador de enfriamiento | no disponible | no disponible | básico | básico |
| Software | ||||
| Software de control ZOLLER »pilot« | básico | básico | básico | básico |
| Interfaces gráficas intuitivas | Básico | Básico | Básico | Básico |
| Indicadores de estado animados a color | Básico | Básico | Básico | Básico |
| Interfaz con »actbyLight« | no disponible | no disponible | opcional | Básico |
| Función de escaneo | opcional | opcional | opcional | opcional |
| Función de conteo de los procesos de contracción | opcional | opcional | opcional | opcional |
| Opciones de hardware y accesorios | ||||
| Ajuste de longitud »eQset« | no es posible | no es posible | opcional | opcional |
| Escáner manual | opcional | opcional | opcional | opcional |
| Recipiente de sujeción | no disponible | opcional | opcional | opcional |
| Anillos de sujeción SK, HSK, conos de vástago poligonal, otros a solicitud | opcional | opcional | opcional | opcional |
| Adaptador de enfriamiento especial | no disponible | opcional | opcional | opcional |
| Bandeja de apoyo para anillos de sujeción | Básica | opcional | opcional | opcional |
| Bandeja para herramientas | Básica | opcional | opcional | opcional |
| Bandeja para cepillos de limpieza | opcional | opcional | opcional | opcional |
| Discos de protección divididos con soporte para discos | opcional | opcional | opcional | opcional |
| Dispositivo de extracción »toolEx« | opcional | opcional | opcional | opcional |
| Ajuste de longitud »liteSet« | opcional | opcional | opcional | opcional |
