Tecnica di restringimento: i suoi vantaggi
Leggi come abbiamo ottenuto questi notevoli miglioramenti in termini di efficienza energetica, velocità di processo ed ergonomia. Utilizza la perfezione per la tua produzione.
Scopri di più
Opzioni
Scegli il modello che soddisfa le tue necessità.

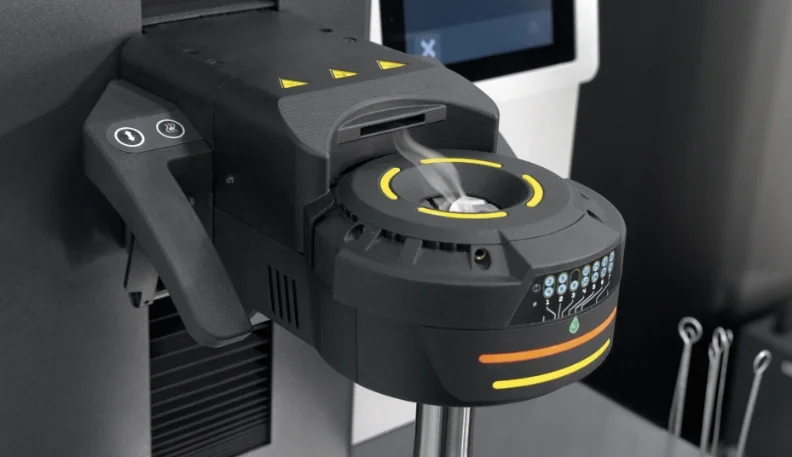

Aspirazione gas combusti
Il sistema di aspirazione gas combusti rimuove in modo affidabile i gas combusti dall'area di lavoro dell'operatore. Il collaudato e brevettato sistema di aspirazione gas combusti sopra la bobina ad induzione è stato ampliato con un sistema di aspirazione integrato all'interno dell'alloggiamento della bobina. I gas combusti vengono quindi aspirati direttamente nel punto in cui si formano. L'unità di filtraggio trova una collocazione sicura sul tavolo di appoggio.

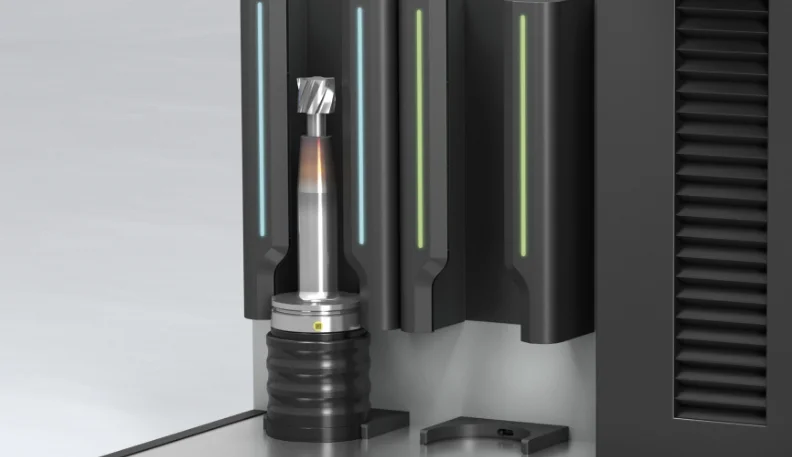

Raffreddamento ad aria »zStream«
Con il sistema di raffreddamento ad aria »zStream« di ZOLLER ottenete la massima flessibilità e protezione durante il raffreddamento dei vostri portautensili a calettamento, indipendentemente dal loro profilo o diametro. Inoltre, gli utensili a calettamento vengono raffreddati in modo uniforme e sicuro su tutta la loro lunghezza, senza rischio di danneggiamento. »zStream« è ideale anche per il raffreddamento di utensili a gradino.
Regolazione della lunghezza »eQset«
Il sistema di impostazione della lunghezza integrato serve per impostare la lunghezza totale o la lunghezza sporgente e per sostituire gli utensili. L'impostazione rapida ad attivazione pneumatica e la regolazione di precisione tramite volantino consentono di posizionare rapidamente, ergonomicamente e con precisione la sonda all'altezza desiderata.
Funzione di scansione con scanner manuale
La funzione di scansione del software »pilot«, in combinazione con lo scanner manuale, consente di effettuare una selezione sicura del parametro di calettamento appropriato tramite la scansione del numero di supporto. Indipendentemente dal produttore, sono supportati tutti i mandrini a calettamento con codice DataMatrix (ad es. ZOLLER »idLabel«, ZOLLER »idChip«).
Nel software »pilot« è possibile contare ogni processo di riscaldamento per ogni mandrino a calettamento. Inoltre, è possibile salvare un limite di avviso e di usura in riferimento ai processi di riscaldamento consentiti.

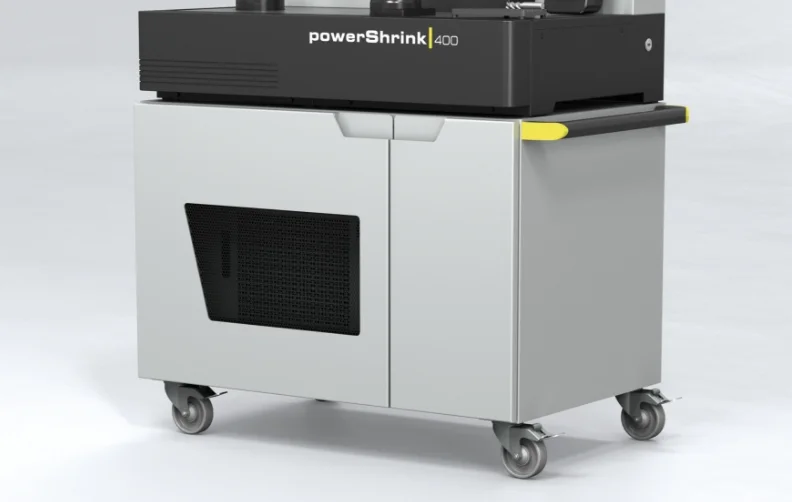

Tavolo di appoggio per »powerShrink 400«
In alternativa al posizionamento su un banco da lavoro, »powerShrink 300« e »powerShrink 400« possono essere installati su un tavolo di supporto con un’altezza di lavoro ergonomicamente ottimale. Al suo interno trovano posto in modo ordinato l’unità di raffreddamento e il sistema di aspirazione dei fumi. In opzione, il tavolo di supporto è disponibile con robuste ruote e un’impugnatura ergonomica per consentire un posizionamento flessibile.
Configurazioni per »powerShrink 400 ❘ 11«
Sono disponibili 3 configurazioni di base per le bobine ad induzione:
- Combinazione di qualsiasi bobina ad induzione da 14 kVA con interfaccia per la modifica rapida, modifica della bobina ad induzione da un asse all'altro in base alla lunghezza del mandrino a contrazione
- Combinazione di 2 bobine ad induzione da 14 kVA a scelta senza »shrinkbyLight« e senza interfaccia a cambio rapido
- Combinazione di una bobina ad induzione da 14 kVA a scelta con una bobina ad induzione da 22 kVA con interfaccia a cambio rapido
Accessori

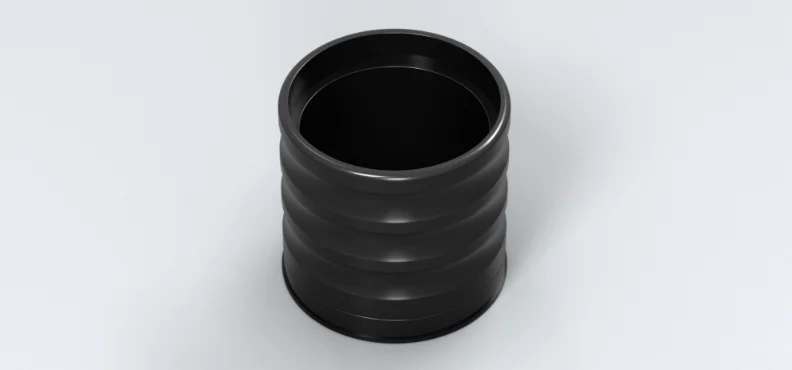

Vaso di alloggiamento
Con »powerShrink« è incluso un vaso di alloggiamento. Per il riscaldamento e il raffreddamento paralleli è possibile ordinarne altri a scelta. Il piano di lavoro è perfettamente adattato e garantisce uno spostamento comodo e silenzioso.
Anelli di fissaggio
I diversi anelli di fissaggio consentono una conversione flessibile tra interfacce di fissaggio differenti. Per tutti i tipi e le dimensioni di attacchi utensili comuni fino a SK 50, HSK 100 e PSC 10.

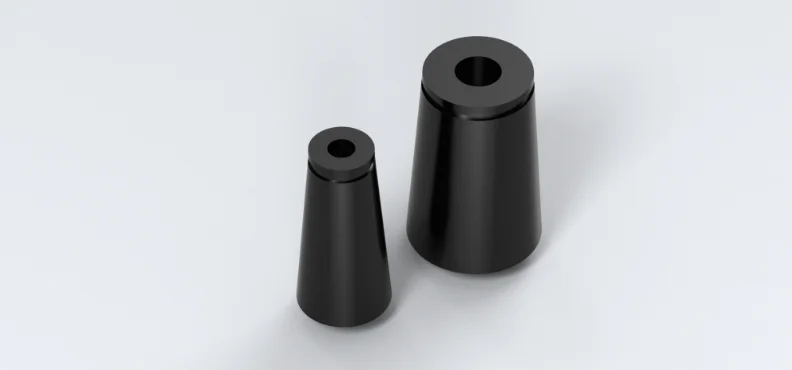

Adattatore speciale per raffreddamento
Adattatore di raffreddamento per forme e dimensioni specificamente progettate per mandrini a calettamento (ad es. anche per D3 mm fino a D5 mm). Adatto per campane di raffreddamento da D14 mm a D16 mm o da D25 mm a D32 mm.
Ripiani
Ripiano per anelli di fissaggio e adattatori speciali per raffreddamento
Il ripiano offre spazio per riporre quattro anelli di fissaggio e sei adattatori speciali per raffreddamento di dimensione I oppure tre adattatori speciali per raffreddamento di dimensione I e II.
Vassoio porta utensili
Per riporre gli utensili a gambo nella postazione di lavoro. La posizione del vassoio può essere selezionata liberamente dall'operatore.
Vassoio per spazzole di pulizia
Per riporre le spazzole di pulizia è disponibile un vassoio con spazzole di tutti i diametri, che può essere fissato in qualsiasi posizione sull'strumento tramite magneti. ZOLLER fornisce anche le spazzole per la pulizia del foro di alloggiamento dei mandrini a calettamento, per diametri del codolo da D3 mm a D32 mm, a scelta in ottone o plastica.
Dischi di protezione divisi con supporto
Per scalettare gli utensili smontati è possibile effettuare un ordine opzionale per un set di dischi di protezione (5 pezzi) in versione divisa, compreso il supporto per dischi corrispondente.

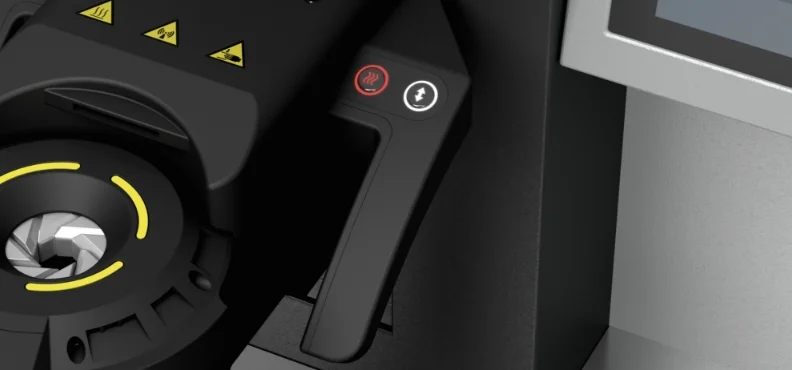

Maniglia di comando bobina
Per una facilità d'uso ottimale, la maniglia di comando standard montata a sinistra può essere selezionata per essere montata a destra o su entrambi i lati. Ogni maniglia di comando è equipaggiata con due tasti funzione: uno per il movimento della bobina e uno per l'attivazione del processo di riscaldamento.

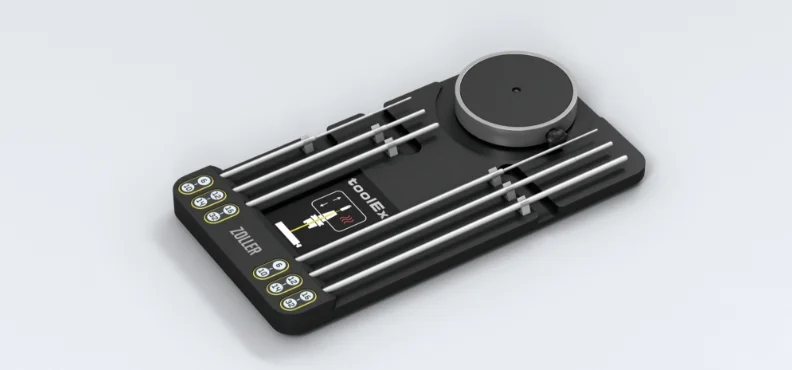

Dispositivo di ritiro »toolEx«
»toolEx« aiuta a rimuovere dal mandrino a calettamento gli utensili che non possono essere estratti a mano o con una pinza, come ad esempio gli utensili rotti. Il set comprende un supporto di fissaggio e sei aste di espulsione.
Regolazione della lunghezza »liteSet«
Con »liteSet« è possibile regolare la lunghezza di sporgenza dell'utensile da restringere. La lunghezza massima di sporgenza è di 150 mm. Il set comprende quattro prismi di serraggio per diametri del codolo da D3 mm a D32 mm.
Il modo più veloce per trovare il modello che desideri
| »powerShrink 200« | »powerShrink 300« | »powerShrink 400« | »powerShrink 600« | |
| Equipaggiamento dell'apparecchio | ||||
| Monitor a colori TFT da 13,3" con software di comando ZOLLER pilot | Base | Base | Base | Base |
| Robusto tavolo di appoggio | non possibile | opzionale | opzionale | Base |
| Tavolo di appoggio con rotelle per un posizionamento flessibile in produzione | non disponibile | opzionale | opzionale | non disponibile |
| Versione da banco da lavoro per l’installazione compatta su un proprio supporto | Base | Base | Base | non disponibile |
| Asse bobina manuale con bloccaggio elettromagnetico/sistema pneumatico | non disponibile | Base | Base | Base |
| Asse utensile con bloccaggio manuale | Base | non possibile | non possibile | non possibile |
| Riscaldamento | ||||
| Bobina ad induzione con dischi di schermatura | Base | Base | Base | Base |
| Bobina ad induzione con dischi di schermatura, »shrinkbyLight« | non possibile | non possibile | opzionale | opzionale |
| Bobina ad induzione con sistema di schermatura »varOct«, manuale | non possibile | opzionale | opzionale | opzionale |
| Bobina ad induzione con sistema di schermatura »varOct«, manuale, »shrinkbyLight« | non possibile | non possibile | opzionale | opzionale |
| Bobina ad induzione con sistema di schermatura »varOct«, CNC, »shrinkbyLight« | non possibile | non possibile | opzionale | opzionale |
| Interfaccia a cambio rapido | non possibile | non possibile | non possibile | opzionale |
| Bobina ad induzione da 14 kVA | Base | Base | Base | Base |
| Bobina ad induzione da 22 kVA | non possibile | non possibile | non possibile | opzionale |
| Aspirazione gas combusti | opzionale | opzionale | opzionale | opzionale |
| Maniglia di comando della bobina a sinistra | non possibile | base | base | base |
| Maniglia di comando della bobina a destra o su entrambi i lati | non possibile | opzionale | opzionale | opzionale |
| Raffreddamento | ||||
| Nessun sistema di raffreddamento | Base | non disponibile | non disponibile | non disponibile |
| Raffreddamento ad aria sotto la bobina ad induzione | opzionale | non disponibile | non disponibile | non disponibile |
| Campane di raffreddamento standard, triplo | non disponibile | Base | non disponibile | non disponibile |
| Campane di raffreddamento standard, a 5 posti | non disponibile | non disponibile | Base | Base |
| Campane di raffreddamento con »coolbyLight«, compreso monitoraggio del tempo di raffreddamento, a 5 posti | non disponibile | non disponibile | opzionale | opzionale |
| Guida libera delle campane di raffreddamento con meccanismo di fissaggio | non disponibile | base | base | base |
| Guida lineare meccanica delle campane di raffreddamento con meccanismo «push-to-release» | non disponibile | non disponibile | non disponibile | opzionale |
| Raffreddamento ad aria »zStream« con due postazioni di raffreddamento | non disponibile | non disponibile | opzionale | non disponibile |
| Manager refrigeratore | non disponibile | non disponibile | Base | Base |
| Software | ||||
| Software di comando ZOLLER pilot | Base | Base | Base | Base |
| Interfaccia grafica intuitiva | Base | Base | Base | Base |
| Indicatori di stato animati a colori | Base | Base | Base | Base |
| Interfaccia con »actbyLight« | non possibile | non possibile | opzionale | Base |
| Funzione di scansione | opzionale | opzionale | opzionale | opzionale |
| Funzione di conteggio delle operazioni di calettamento | opzionale | opzionale | opzionale | opzionale |
| Opzioni hardware e accessori | ||||
| Regolazione della lunghezza »eQset« | non possibile | non possibile | opzionale | opzionale |
| Scanner manuale | opzionale | opzionale | opzionale | opzionale |
| Vaso di fissaggio | non disponibile | opzionale | opzionale | opzionale |
| Anelli di fissaggio SK, HSK, Conicità poligonale del gambo, altri su richiesta | opzionale | opzionale | opzionale | opzionale |
| Adattatore di raffreddamento speciale | non disponibile | opzionale | opzionale | opzionale |
| Piano di appoggio per anelli di fissaggio | Base | opzionale | opzionale | opzionale |
| Piano di appoggio per utensili | Base | opzionale | opzionale | opzionale |
| Piano di appoggio per spazzole di pulizia | opzionale | opzionale | opzionale | opzionale |
| Dischi di schermatura divisi con ripiano per dischi | opzionale | opzionale | opzionale | opzionale |
| Dispositivo di espansione »toolEx« | opzionale | opzionale | opzionale | opzionale |
| Regolazione della posizione »liteSet« | opzionale | opzionale | opzionale | opzionale |
