Takım sıcak geçme teknolojisi: avantajlarınız
Enerji verimliliğinde, süreç hızında ve ergonomide nasıl önemli artışlar elde ettiğimizi okuyun. Üretiminiz için mükemmellikten yararlanın.
Daha fazla bilgi
Seçenekler
Seçenekleri bir bakışta karşılaştırın veya bizimle iletişime geçin: Modelinizin ve yenilikçi seçenek çeşitliliğinin seçiminde size memnuniyetle danışmanlık yaparız.
Duman emme
Duman emme sistemi dumanları operatörün çalışma alanından güvenilir şekilde uzaklaştırır. İndüksiyon bobininin üzerindeki kendini kanıtlamış ve patentli duman emme sistemi, bobin muhafazası içinde entegre bir emme sistemiyle genişletilmiştir. Böylece dumanlar doğrudan oluştukları yerde emilir. Filtre ünitesi alt tezgâh ünitesinde güvenli bir yere sahiptir.

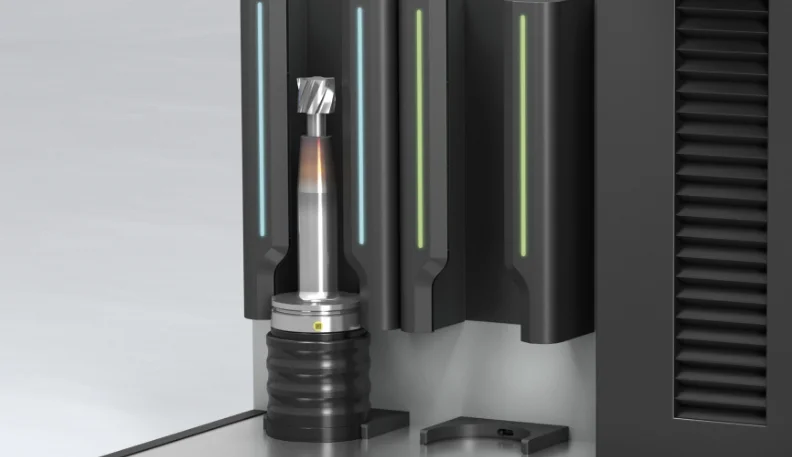

Hava soğutması »zStream«
ZOLLER'in »zStream« hava soğutmasıyla, sıcak geçme tutucularınızı soğuturken konturları veya çapları ne olursa olsun maksimum esneklik ve koruma elde edersiniz. Ayrıca sıcak geçme ile bağlanmış takımlarınız tüm uzunlukları boyunca hasar görme riski olmadan tutarlı ve güvenli şekilde soğutulur. »zStream« bir kenara bırakılmış takımları soğutmak için de idealdir.
Boy ayarı »eQset«
Entegre boy ayar sistemi toplam uzunluğu veya çıkıntı uzunluğunu ayarlamak ve takım değişimi için kullanılır. Pnömatik olarak etkinleştirilen hızlı ayar ve el çarkıyla hassas ayar, prob kafasının istenen yüksekliğe hızlı, ergonomik ve hassas şekilde konumlandırılmasını sağlar.
El tarayıcısı dahil tarama işlevi
»pilot« yazılımının tarama işlevi el tarayıcısıyla birlikte, sıcak geçme tutucusundaki tutucu numarasını tarayarak uygun sıcak geçme parametresinin güvenilir şekilde seçilmesini sağlar. Üreticiden bağımsız olarak DataMatrix kodlu (ör. ZOLLER »idLabel«, ZOLLER »idChip«) tüm sıcak geçme takım tutucuları desteklenir.
»pilot« yazılımında her sıcak geçme aynası için her ısıtma işlemi sayılabilir. Ayrıca izin verilen ısıtma işlemlerine göre bir uyarı ve aşınma sınırı kaydedilebilir.

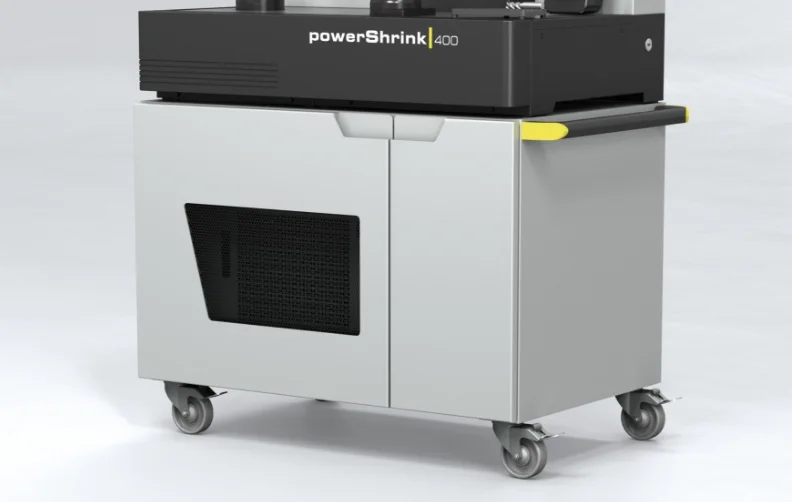

»powerShrink 400« için kurulum masası
Bir tezgâha kuruluma alternatif olarak »powerShrink 300« ve »powerShrink 400« ergonomik açıdan en uygun çalışma yüksekliğine sahip bir kurulum masasına yerleştirilebilir. Bu, soğutucu ve duman emme ünitesi için düzenli bir yer sağlar. Masa, değişken konumlandırma için isteğe bağlı olarak sağlam tekerlekler ve ergonomik tutamakla sunulur.

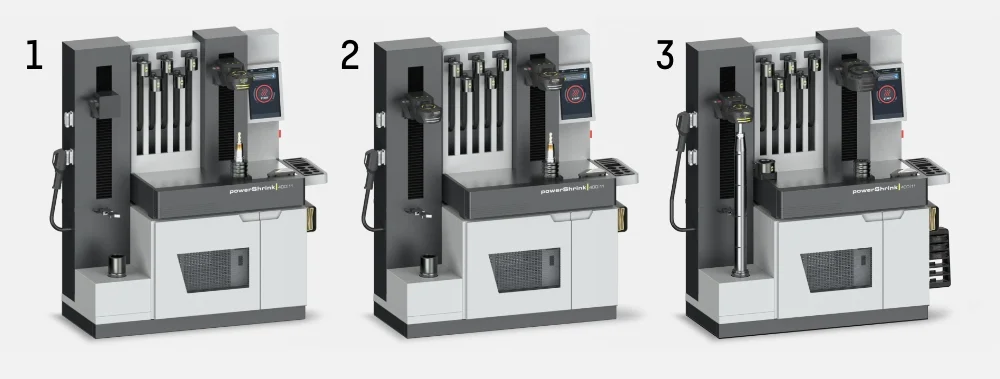

»powerShrink 400 ❘ 11« için konfigürasyonlar
İndüksiyon bobinleri için seçilebilecek 3 temel konfigürasyon vardır:
1. Herhangi bir 14 kVA indüksiyon bobininin hızlı değiştirme arayüzüyle kombinasyonu; indüksiyon bobini sıcak geçme aynası uzunluğuna bağlı olarak bir indüksiyon bobini ekseninden diğerine değiştirilir
2. Herhangi 2 adet 14 kVA indüksiyon bobininin »shrinkbyLight« olmadan ve hızlı değiştirme arayüzü olmadan kombinasyonu
3. Herhangi bir 14 kVA indüksiyon bobininin hızlı değiştirme arayüzlü 22 kVA indüksiyon bobiniyle kombinasyonu
Aksesuarlar

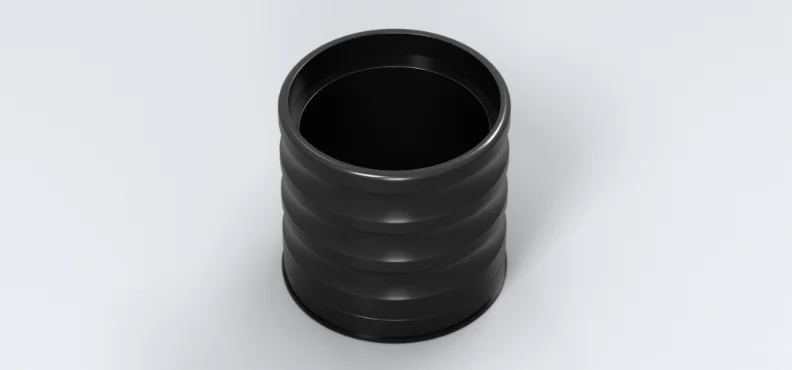

Tutucu kabı
»powerShrink«'iniz standart olarak bir tutucu kabıyla gelir. Paralel ısıtma ve soğutma için ek kaplar sipariş edilebilir. Çalışma yüzeyi tutucu kabına mükemmel şekilde uyumludur ve rahat, sessiz hareket sağlar.

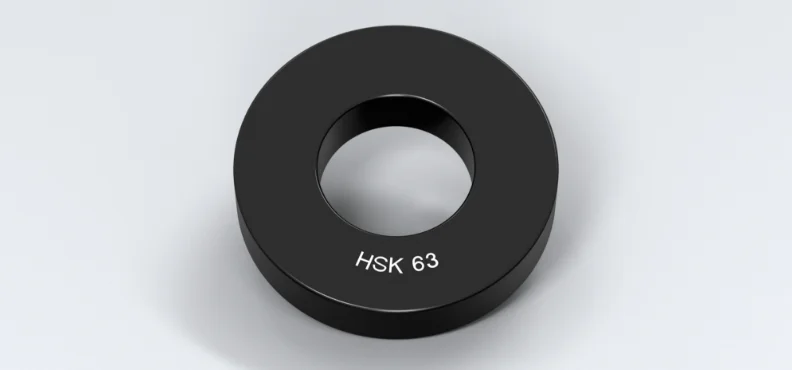

Montaj halkaları
Farklı montaj halkaları farklı bağlantı arayüzleri arasında esnek geçiş sağlar. SK 50, HSK 100 ve PSC 10'a kadar tüm yaygın takım tutucu tipleri ve boyutları için.

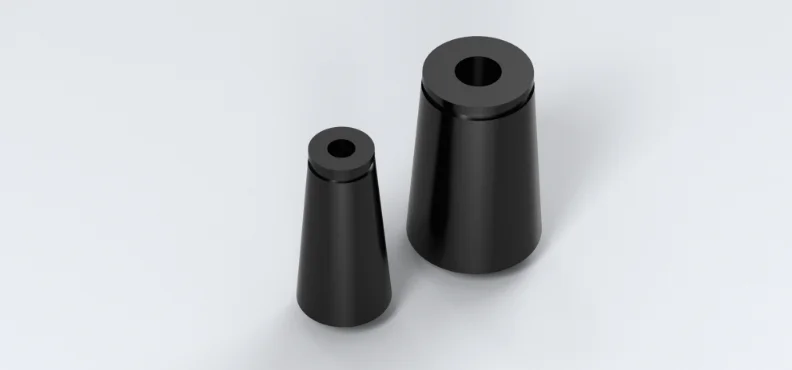

Özel soğutma adaptörü
Özel sıcak geçme aynası şekilleri ve boyutları için soğutma adaptörü (ör. D3 mm ile D5 mm arası için de). D14 mm ile D16 mm veya D25 mm ile D32 mm arası soğutma çanları için uygundur.
Raflar
Montaj halkaları ve özel soğutma adaptörleri için saklama rafı
Saklama rafı dört montaj halkası ve altı adet boyut I özel soğutma adaptörü veya üç adet boyut I ve boyut II özel soğutma adaptörü saklamak için alan sağlar.
Takım tepsisi
Sıcak geçme iş istasyonunda saplı takımları saklamak için. Tepsinin konumu operatör tarafından serbestçe seçilebilir.
Raf temizleme fırçaları için
Temizleme fırçalarını saklamak için tüm fırça çaplarını içeren ve mıknatıslarla cihazın herhangi bir yerine takılabilen bir raf mevcuttur. Sıcak geçme aynalarının bağlama deliğini temizlemek için fırçalar da ZOLLER'den temin edilebilir – D3 mm ile D32 mm arası sap çapları için, isteğe bağlı olarak pirinç veya plastikten.
Tepsili bölünmüş ekranlama diskleri
Kaçık takımların sıcak geçme ile bağlanması için bölünmüş tasarımda isteğe bağlı bir ekranlama diski seti (5 adet) ilgili disk tepsisiyle birlikte sipariş edilebilir.

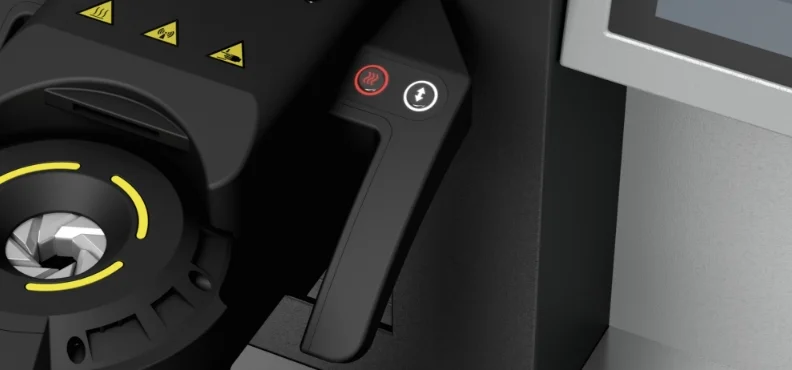

Bobin kumanda kolu
En iyi kullanıcı dostuluğu için standart olarak solda takılı olan kumanda kolu sağa veya her iki tarafa takılabilir. Her kumanda kolu iki işlev düğmesiyle donatılmıştır – bobini hareket ettirmek ve ısıtma işlemini başlatmak için.

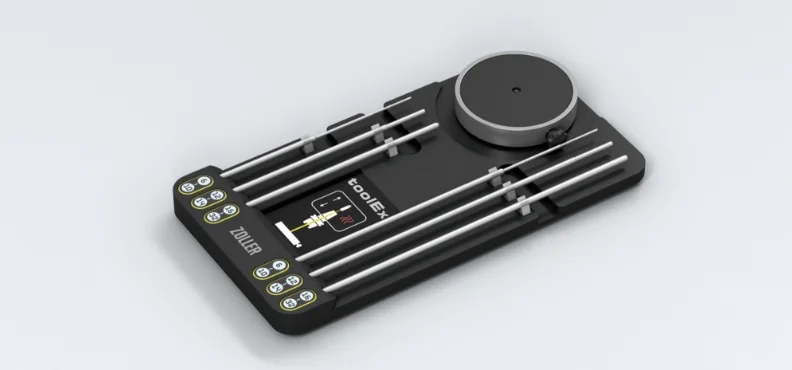

Çözme tertibatı »toolEx«
»toolEx«, kırık takımlar gibi elle veya pense ile çekilemeyen takımları sıcak geçme aynasından çıkarmanıza yardımcı olur. Set bir tutucu ve altı itici çubuk içerir.
Boy ayarı »liteSet«
Sıcak geçme ile bağlanacak takımın çıkıntı uzunluğunu ayarlamak için »liteSet«'i kullanın. Maksimum çıkıntı uzunluğu 150 mm'dir. Set, D3 mm ile D32 mm arası sap çapları için dört sıkma prizması içerir.
Doğru modeli bulmanın en hızlı yolu
| »powerShrink 200« | »powerShrink 300« | »powerShrink 400« | »powerShrink 600« | |
| Makine donanımı | ||||
| ZOLLER görüntü işleme yazılımı »pilot« ile 13,3" dokunmatik monitör | Temel model | Temel model | Temel model | Temel model |
| Sağlam masa | mümkün değil | opsiyonel | opsiyonel | Temel model |
| Kendi masa yüzeyine kompakt kurulum için tezgâh versiyonu | mümkün değil | opsiyonel | opsiyonel | mümkün değil |
| Elektromanyetik/pnömatik eksen kilitli manuel bobin ekseni | Temel model | Temel model | Temel model | mümkün değil |
| Elektromanyetik/pnömatik eksen kilitli manuel bobin ekseni | mümkün değil | Temel model | Temel model | Temel model |
| Manuel eksen kilitli takım ekseni | Temel model | mümkün değil | mümkün değil | mümkün değil |
| Isıtma | ||||
| Ekranlama diskli indüksiyon bobini | Temel model | Temel model | Temel model | Temel model |
| Ekranlama diskli indüksiyon bobini, »shrinkbyLight« | mümkün değil | mümkün değil | opsiyonel | opsiyonel |
| İndüksiyon bobini, »varOct«, manuel ayarlanabilir | mümkün değil | opsiyonel | opsiyonel | opsiyonel |
| İndüksiyon bobini, »varOct«, manuel ayarlanabilir, »shrinkbyLight« | mümkün değil | mümkün değil | opsiyonel | opsiyonel |
| İndüksiyon bobini, »varOct«, CNC, »shrinkbyLight« | mümkün değil | mümkün değil | opsiyonel | opsiyonel |
| Hızlı değiştirme arayüzü | mümkün değil | mümkün değil | mümkün değil | opsiyonel |
| 14 kVA indüksiyon bobini | Temel model | Temel model | Temel model | Temel model |
| 22 kVA indüksiyon bobini | mümkün değil | mümkün değil | mümkün değil | opsiyonel |
| Duman emme ünitesi | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Solda bobin kumanda kolu | mümkün değil | Temel model | Temel model | Temel model |
| Sağda veya her iki tarafta bobin kumanda kolu | mümkün değil | opsiyonel | opsiyonel | opsiyonel |
| Soğutma | ||||
| Soğutma sistemi yok | Temel model | mümkün değil | mümkün değil | mümkün değil |
| İndüksiyon bobininin altında hava soğutması | opsiyonel | mümkün değil | mümkün değil | mümkün değil |
| Standart soğutma çanları, 3x | mümkün değil | Temel model | mümkün değil | mümkün değil |
| Standart soğutma çanları, 5x | mümkün değil | mümkün değil | Temel model | Temel model |
| Soğutma süresi izleme dahil »coolbyLight«'lı soğutma çanları, 5x | mümkün değil | mümkün değil | opsiyonel | opsiyonel |
| Sabitleme mekanizmalı serbest hareketli soğutma çanı kılavuzu | mümkün değil | Temel model | Temel model | Temel model |
| Bas-bırak mekanizmalı doğrusal, mekanik soğutma çanı kılavuzu | mümkün değil | mümkün değil | mümkün değil | opsiyonel |
| İki soğutma yerli hava soğutması »zStream« | mümkün değil | mümkün değil | opsiyonel | mümkün değil |
| Soğutma yöneticisi | mümkün değil | mümkün değil | Temel model | Temel model |
| Yazılım | ||||
| ZOLLER görüntü işleme yazılımı »pilot« | Temel model | Temel model | Temel model | Temel model |
| Kendini açıklayan, grafik işlev düğmeleri | Temel model | Temel model | Temel model | Temel model |
| Renkli animasyonlu durum göstergeleri | Temel model | Temel model | Temel model | Temel model |
| »actbyLight« operatör yönlendirmesine arayüz | mümkün değil | mümkün değil | opsiyonel | Temel model |
| Tarama işlevi | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Sıcak geçme çevrimlerinin sayılması | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Donanım seçenekleri ve aksesuarlar | ||||
| Boy ayarı »eQset« | mümkün değil | mümkün değil | opsiyonel | opsiyonel |
| El tarayıcısı | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Montaj kabı | mümkün değil | opsiyonel | opsiyonel | opsiyonel |
| SK, HSK, poligon saplı koni montaj halkaları, diğerleri talep üzerine | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Özel soğutma adaptörü | mümkün değil | opsiyonel | opsiyonel | opsiyonel |
| Montaj halkaları için saklama rafı | Temel model | opsiyonel | opsiyonel | opsiyonel |
| Takım tepsisi | Temel model | opsiyonel | opsiyonel | opsiyonel |
| Temizleme fırçaları için tepsi | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Disk saklama yerli bölünmüş ekranlama diskleri | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Çözme tertibatı »toolEx« | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
| Konumlandırma tertibatı »liteSet« | opsiyonel | opsiyonel | opsiyonel | opsiyonel |
