Options
Faites votre sélection de manière simple ou contactez-nous : nous vous conseillons volontiers dans la sélection de votre modèle et parmi la multitude d'options innovantes.

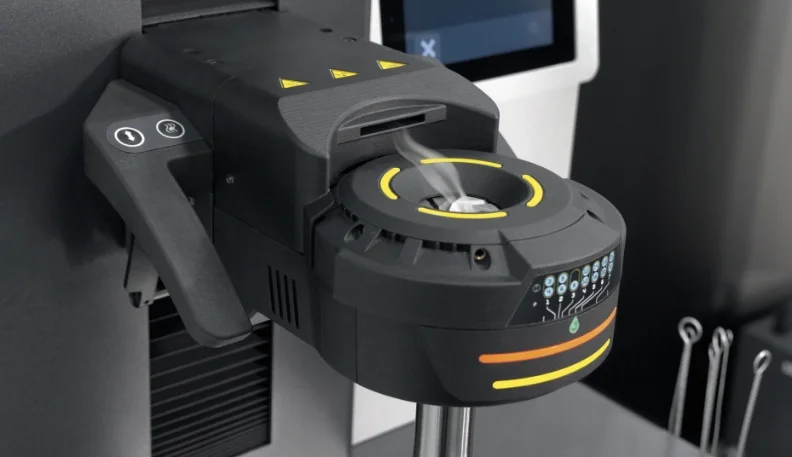

Aspiration du gaz de fumée
Le système d'aspiration du gaz de fumée élimine efficacement les gaz de fumée de la zone de travail de l'opérateur. Le système d'aspiration du gaz de fumée breveté et éprouvé situé au-dessus de la bobine d’induction a été étendu pour inclure une aspiration intégrée à l'intérieur du boîtier de bobine. Les gaz de fumée sont ainsi aspirés directement à leur source. L'unité de filtration trouve sa place en toute sécurité sous la sous-table.

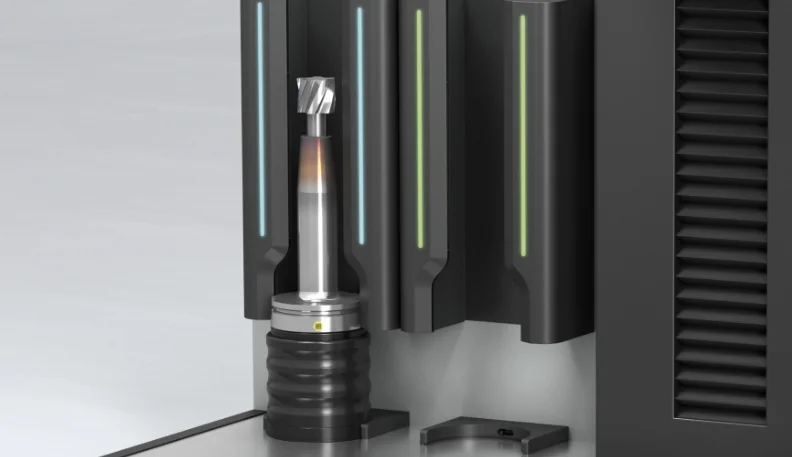

Refroidissement à air »zStream«
Avec le système de refroidissement par air »zStream« de ZOLLER, vous bénéficiez d’une flexibilité et d’une protection maximales lors du refroidissement de vos porte-outils de frettage, quels que soient leur contour ou leur diamètre. Vos outils frettés sont également refroidis de manière uniforme et sûre sur toute leur longueur, sans risque d’endommagement. »zStream« convient également parfaitement au refroidissement des outils étagés.
Réglage de la longueur »eQset«
Le système de réglage de longueur intégré sert à régler la longueur totale ou la longueur en porte-à-faux et à changer d'outil. L'activation rapide à commande pneumatique et le réglage fin à l'aide d'une roue à main permettent de positionner rapidement, ergonomiquement et précisément la tête de palpage à la hauteur souhaitée.
Fonction de numérisation avec scanner à main
La fonction de numérisation du logiciel »pilot«, combinée au scanner à main, permet de réaliser en toute sécurité la sélection du paramètre de rétraction approprié en scannant le numéro de support sur le support de rétraction. Tous les mandrins de frettage avec code DataMatrix (par exemple ZOLLER »idLabel«, ZOLLER »idChip«) sont pris en charge, quel que soit le fabricant.
Dans le logiciel »pilot«, chaque processus de chauffage peut être compté pour chaque mandrin de frettage. De plus, une limite d'avertissement et d'usure peut être enregistrée en référence aux processus de chauffage autorisés.

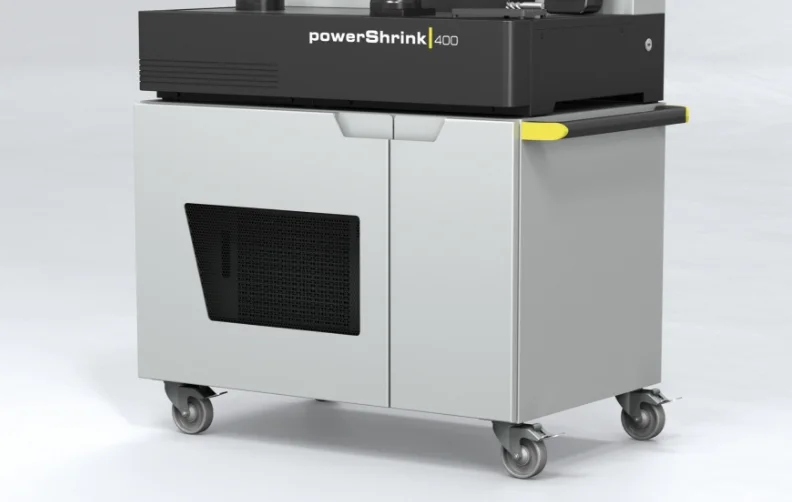

Table support pour »powerShrink 400«
Comme alternative à une installation sur un établi, les »powerShrink 300« et »powerShrink 400« peuvent être positionnés sur une table support offrant une hauteur de travail ergonomique optimale. Le refroidisseur et le système d’aspiration des fumées y trouvent une place parfaitement intégrée et ordonnée. En option, la table support est disponible avec des roulettes robustes et une poignée ergonomique pour permettre un positionnement flexible.

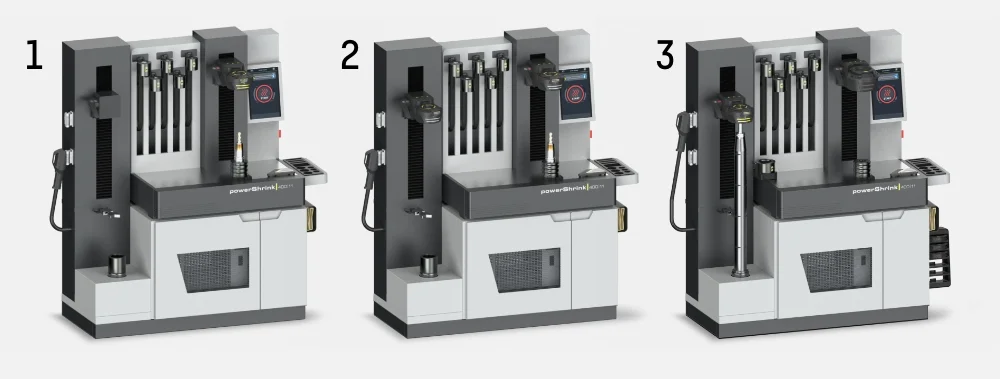

Configurations pour »powerShrink 400 ❘ 11«
Il existe 3 configurations de base pour les bobines d’induction :
- Combinaison de n'importe quelle bobine d’induction 14 kVA avec interface à changement rapide, changement de la bobine d’induction d’un axe à l’autre en fonction de la longueur du mandrin de rétraction
- Combinaison de 2 bobines d’induction 14 kVA au choix sans »shrinkbyLight« et sans interface à changement rapide
- Combinaison d’une bobine d’induction 14 kVA au choix avec une bobine d’induction 22 kVA avec interface à changement rapide
Accessoires

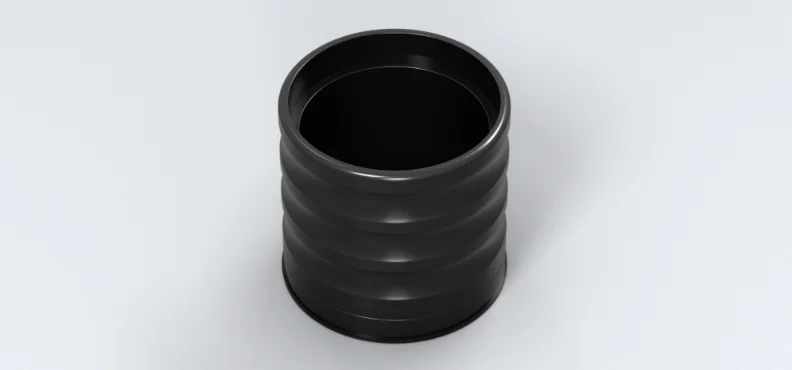

Pot de réception
Votre »powerShrink« est livré par défaut avec un récipient de réception. D'autres récipients sont au choix pour permettre un chauffage et un refroidissement parallèles. La surface de travail est parfaitement adaptée au récipient de réception et garantit un déplacement confortable et silencieux.

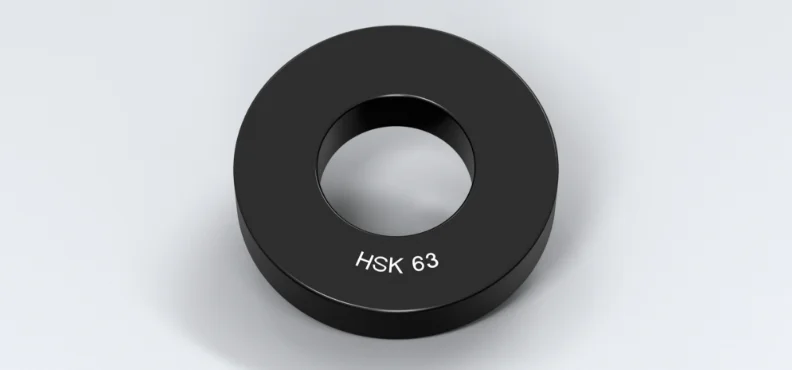

Bagues de fixation
Les différents anneaux de fixation permettent de passer facilement d'une interface de fixation à une autre. Pour tous les types et toutes les tailles courants de porte-outils jusqu'à SK 50, HSK 100 et PSC 10.
Adaptateur de refroidissement spécial
Adaptateur de refroidissement pour formes et tailles spéciales de mandrins à serrage par contraction (par exemple également pour D3 mm à D5 mm). Convient pour les cloches de refroidissement D14 mm à D16 mm ou D25 mm à D32 mm.
Rangements
Plateau de rangement pour bagues de fixation et adaptateurs de refroidissement spéciaux
Le plateau de rangement offre suffisamment d'espace pour ranger quatre bagues de fixation et six adaptateurs de refroidissement spéciaux de taille I ou trois adaptateurs de refroidissement spéciaux de taille I et II.
Support pour outils
Pour ranger les outils à tige sur le poste de travail de rétraction. La position du support peut être sélectionnée librement par l'opérateur.
Support pour brosses de nettoyage
Pour ranger les brosses de nettoyage, il existe un support avec tous les diamètres de brosses, qui peut être fixé à n'importe quelle position de l'appareil à l'aide d'aimants. Les brosses pour le nettoyage de l'alésage de réception des mandrins de frettage sont également disponibles chez ZOLLER – pour des diamètres de tige de D3 mm à D32 mm, au choix en laiton ou en plastique.
Disques de protection divisés avec support
Pour défretter les outils usés, il est possible de commander en option un jeu de disques de protection (5 pièces) en version divisée, y compris le support de disques correspondant.

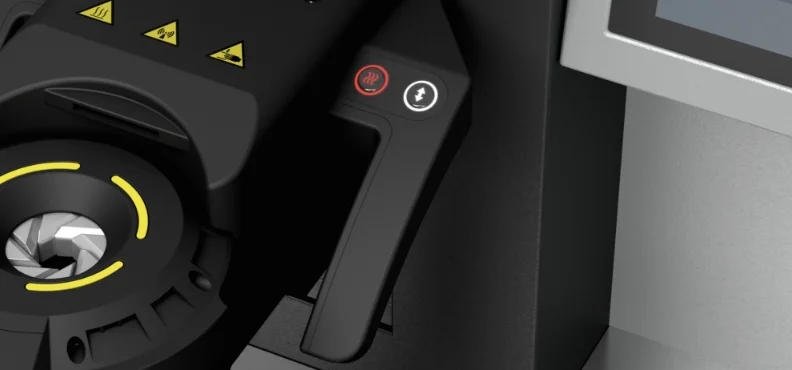

Poignée de commande de bobine
Pour une facilité d'utilisation optimale, la poignée de commande, placée par défaut à gauche, peut être sélectionnée au choix à droite ou des deux côtés. Chaque poignée de commande est équipée de deux touches de fonction : pour réaliser le mouvement de la bobine et l'activation du processus de chauffage.

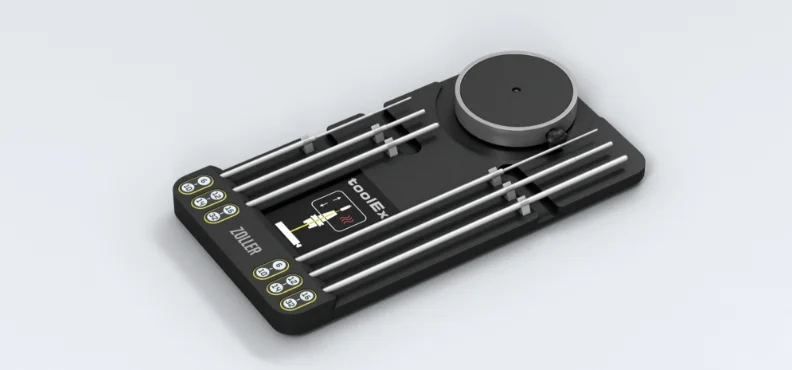

Dispositif de retrait »toolEx«
»toolEx« vous aide à retirer du mandrin de frettage les outils qui ne peuvent être retirés à la main ou à l'aide d'une pince, comme par exemple les outils cassés. Le kit comprend un support de fixation et six tiges d'éjection.
Réglage de la longueur »liteSet«
»liteSet« vous permet de régler la longueur de porte-à-faux de l'outil à rétracter. La longueur de porte-à-faux maximale est de 150 mm. Le kit comprend quatre prismes de serrage pour des diamètres de tige de D3 mm à D32 mm.
Trouvez rapidement le modèle de vos rêves
| »powerShrink 200« | »powerShrink 300« | »powerShrink 400« | »powerShrink 600« | |
| Équipement de l'appareil | ||||
| Écran couleur TFT 13,3" avec logiciel d'exploitation ZOLLER pilot | De série | De série | De série | De série |
| Sous-table stable | Impossible | En option | En option | De série |
| Table de pose à roulettes pour un positionnement flexible dans l'atelier | impossible | en option | en option | impossible |
| Version pour établi permettant une installation compacte sur un support dédié | de base | de base | de base | impossible |
| Axe de bobine manuel avec serrage électromagnétique/pneumatique | impossible | Basis | Basis | Basis |
| Axe d'outil avec serrage manuel | Basis | impossible | impossible | impossible |
| Chauffage | ||||
| Bobine d’induction avec disques de blindage | de base | de base | de base | de base |
| Bobine d’induction avec disques de blindage, »shrinkbyLight« | impossible | impossible | en option | en option |
| Bobine d’induction avec système de blindage »varOct«, manuel | impossible | en option | en option | en option |
| Bobine d’induction avec système de blindage »varOct«, manuel, »shrinkbyLight« | impossible | impossible | en option | en option |
| Bobine d’induction avec système de blindage »varOct«, CNC, »shrinkbyLight« | impossible | impossible | en option | en option |
| Interface de changement rapide | impossible | impossible | impossible | en option |
| Bobine d’induction 14 kVA | de base | de base | de base | de base |
| Bobine d’induction 22 kVA | impossible | impossible | impossible | en option |
| Aspiration du gaz de fumée | en option | en option | en option | en option |
| Poignée de commande de la bobine à gauche | impossible | de base | de base | de base |
| Poignée de commande de la bobine à droite ou des deux côtés | impossible | en option | en option | en option |
| Refroidissement | ||||
| Pas de système de refroidissement | De série | impossible | impossible | impossible |
| Refroidissement à air sous la bobine d’induction | en option | impossible | impossible | impossible |
| Cloche de refroidissement standard, 3 emplacements | impossible | De série | impossible | impossible |
| Cloche de refroidissement standard, 5 emplacements | impossible | impossible | de base | de base |
| Cloche de refroidissement avec »coolbyLight«, avec surveillance du temps de refroidissement, 5 emplacements | impossible | impossible | en option | en option |
| Guidage libre des cloches de refroidissement avec mécanisme de fixation | impossible | de base | de base | de base |
| Guidage linéaire et mécanique des cloches de refroidissement avec mécanisme « Push-to-Release » | impossible | impossible | impossible | en option |
| Refroidissement à air »zStream« avec deux emplacements de refroidissement | impossible | impossible | en option | impossible |
| Gestionnaire de refroidissement | impossible | impossible | de base | de base |
| Logiciel | ||||
| Logiciel de commande ZOLLER pilot | de base | de base | de base | de base |
| Interfaces fonctionnelles graphiques intuitives | De base | De base | De base | De base |
| Affichages d'état animés en couleur | De base | De base | De base | De base |
| Interface avec »actbyLight« | impossible | impossible | en option | De base |
| Fonction de numérisation | en option | en option | en option | en option |
| Fonction de comptage des cycles de frettage | en option | en option | en option | en option |
| Options matérielles et accessoires | ||||
| Réglage de la longueur »eQset« | impossible | impossible | en option | en option |
| Scanner à main | en option | en option | en option | en option |
| Pot de fixation | impossible | en option | en option | en option |
| Bagues de fixation SK, HSK, Cône de queue polygonal, autres sur demande | en option | en option | en option | en option |
| Adaptateur de refroidissement spécial | impossible | en option | en option | en option |
| Tablette de rangement pour bagues de fixation | de base | en option | en option | en option |
| Tablette à outils | de base | en option | en option | en option |
| Support pour brosses de nettoyage | en option | en option | en option | en option |
| Disques de protection divisés avec support de disques | en option | en option | en option | en option |
| Dispositif d'extraction »toolEx« | en option | en option | en option | en option |
| Réglage de la position »liteSet« | en option | en option | en option | en option |
