Einstellen & Messen · Vertikale Geräte

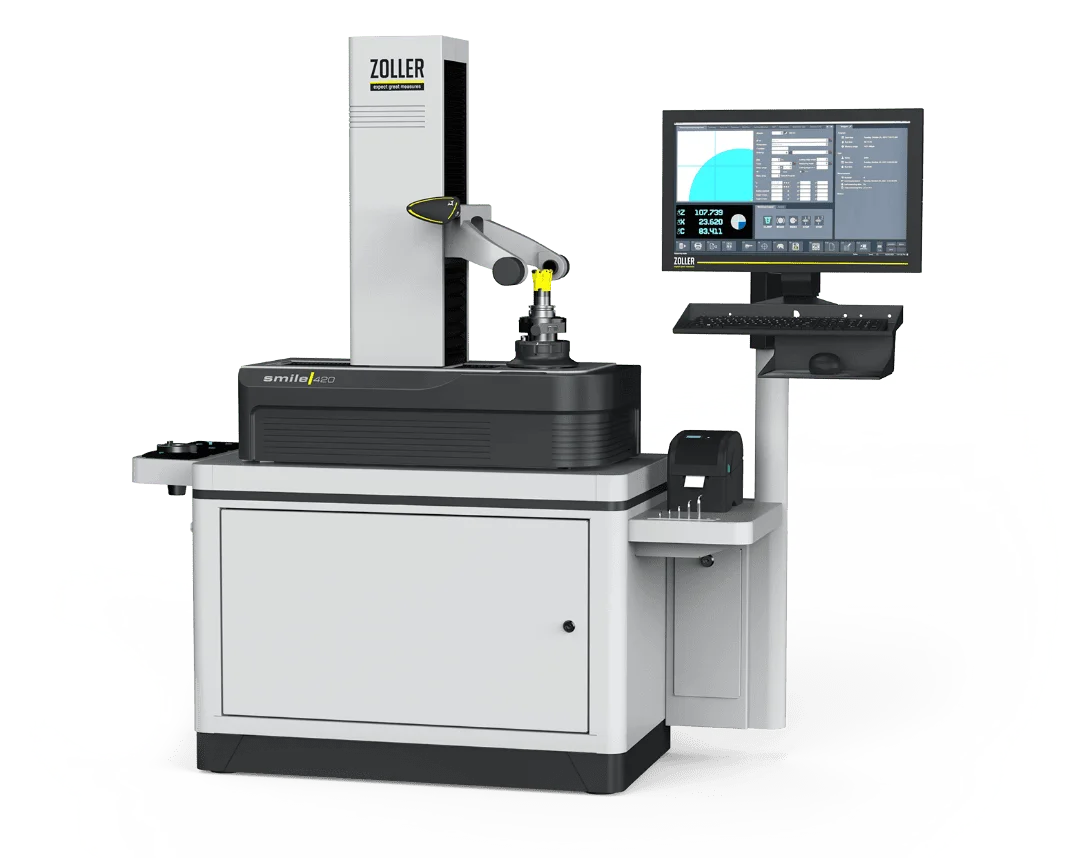

»smile«
Das Muss für die professionelle
Werkzeugeinstellung und ‑vermessung
Stellt den Workflow auf präzise Daten um
»smile« stellt Ihre Fertigung auf die verlässliche Basis exakt erfasster Werkzeugmessdaten. Dieser Workflow liefert die besten Startbedingungen, die Sie Ihren CNC-Maschinen bieten können.
Augmented Reality · 3D

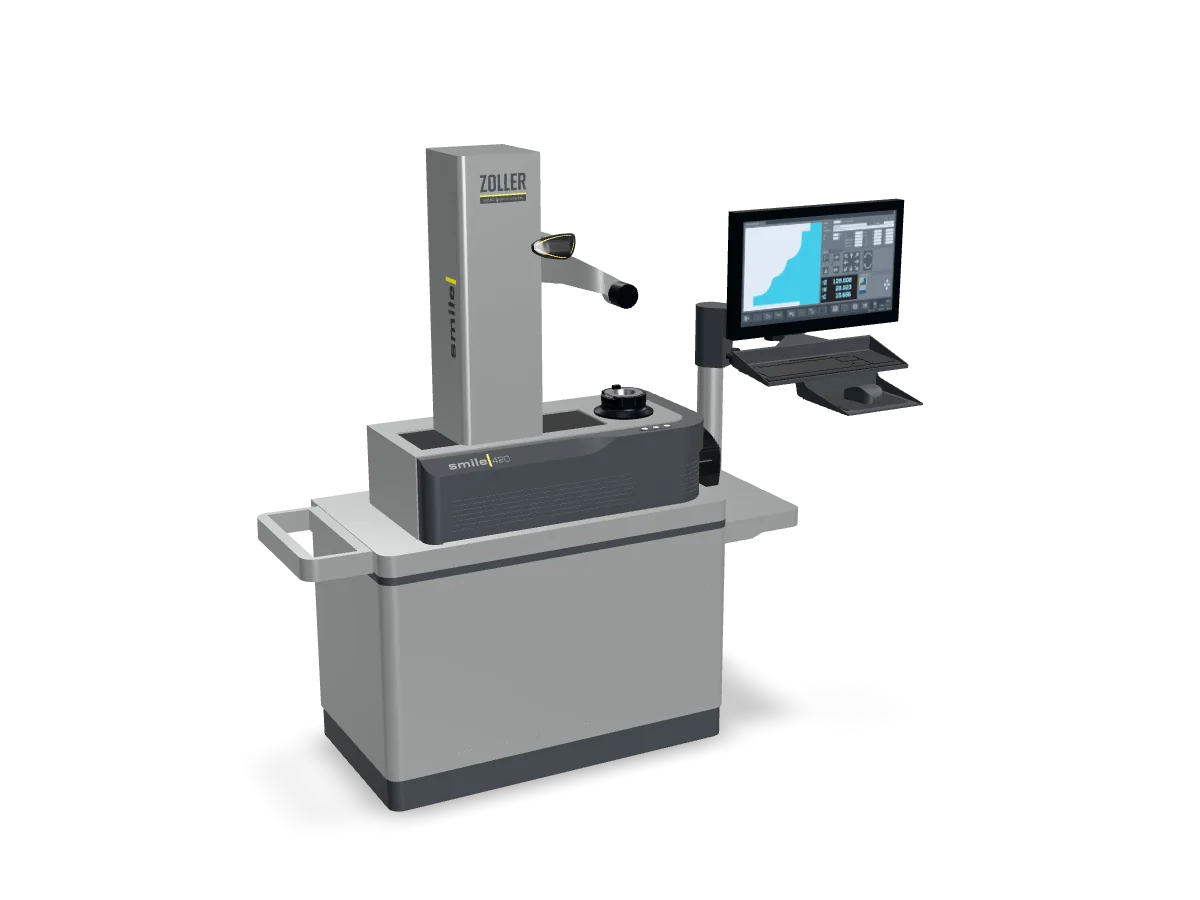

»smile« in Originalgröße – bei Ihnen in der Halle
Per Augmented Reality steht das Gerät maßstabsgetreu dort, wo es später arbeiten soll: umrunden, Platz und Wege prüfen, bevor Sie bestellen. Am Rechner drehen und zoomen Sie das CAD-Modell direkt hier.
- Breite
- 1,88 m
- Tiefe
- 0,67 m
- Höhe
- 1,72 m
- Stellfläche
- 1,25 m²
Außenmaße des CAD-Modells in dieser Ausstattung – je nach Konfiguration abweichend.
Auf Smartphone oder Tablet öffnen
QR-Code scannen und das Gerät in Originalgröße in Ihren Raum stellen – mit iPhone, iPad oder Android-Gerät mit ARCore.
3D-Modell wird geladen …
Ziehen zum DrehenErgonomisches Bedienkonzept
Gebaut für Messungen direkt in der Fertigung
Adapter für alle gängigen Aufnahmesysteme
Starke Gründe für die Qualität von ZOLLER

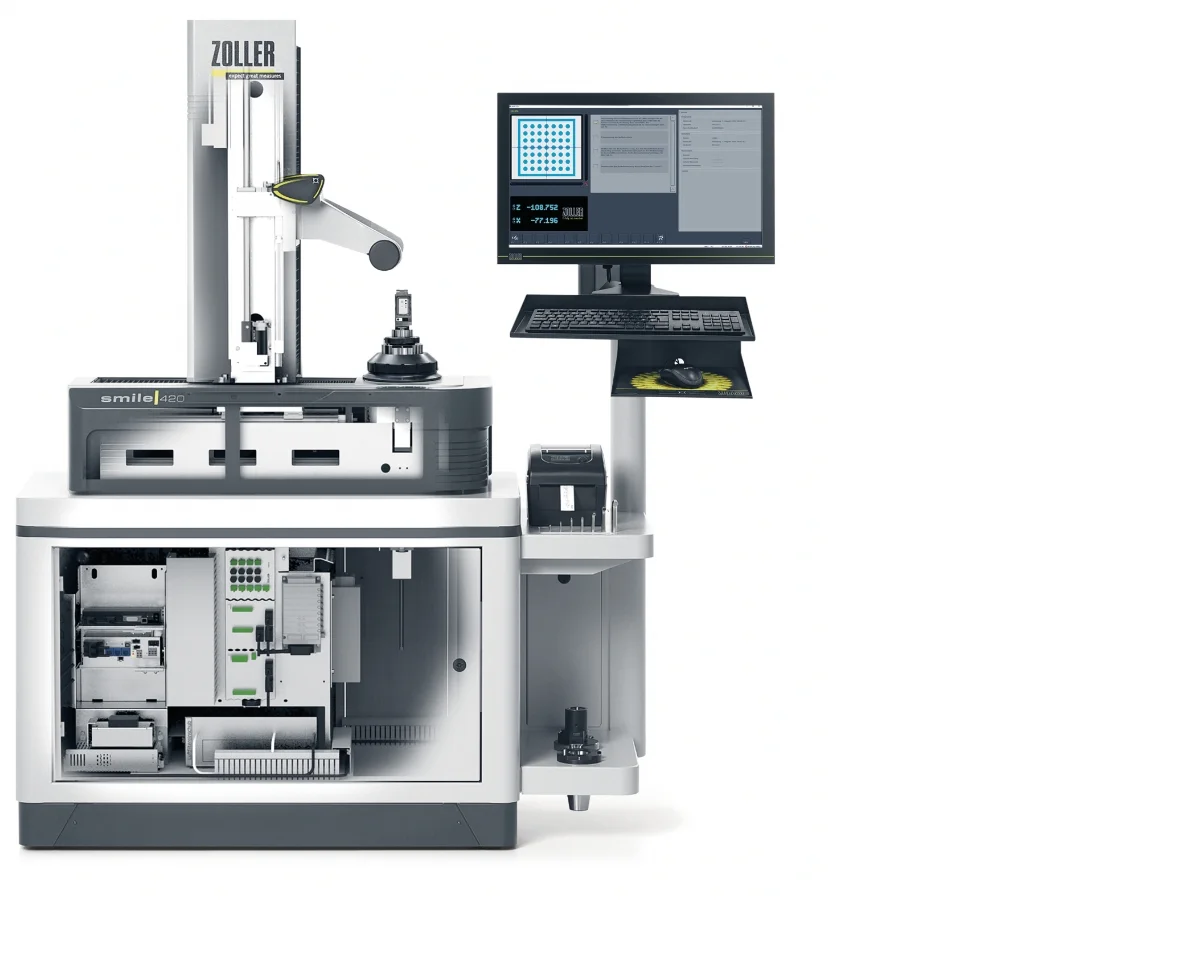

Panel-PC
Panel-PC
Panel-PC mit industrietauglichem 24-Zoll-TFT-Farbmonitor für scharfe Darstellung der Werkzeuge und Geometrien. Hohe Rechnerleistung, um die Messdaten zu analysieren und auszuwerten.
Monitorhalterung mit Tastaturablage
Monitorhalterung mit Tastaturablage
Grundkörper
Grundkörper
Grundkörper in der Z- und X-Achse – gefertigt aus einer speziell für Messgeräte entwickelten Leichtmetalllegierung. Konzipiert, um Gewicht und Kräfte der Werkzeuge aufzunehmen. Der Garant für Langzeitstabilität und Präzision beim prozesssicheren Messen.

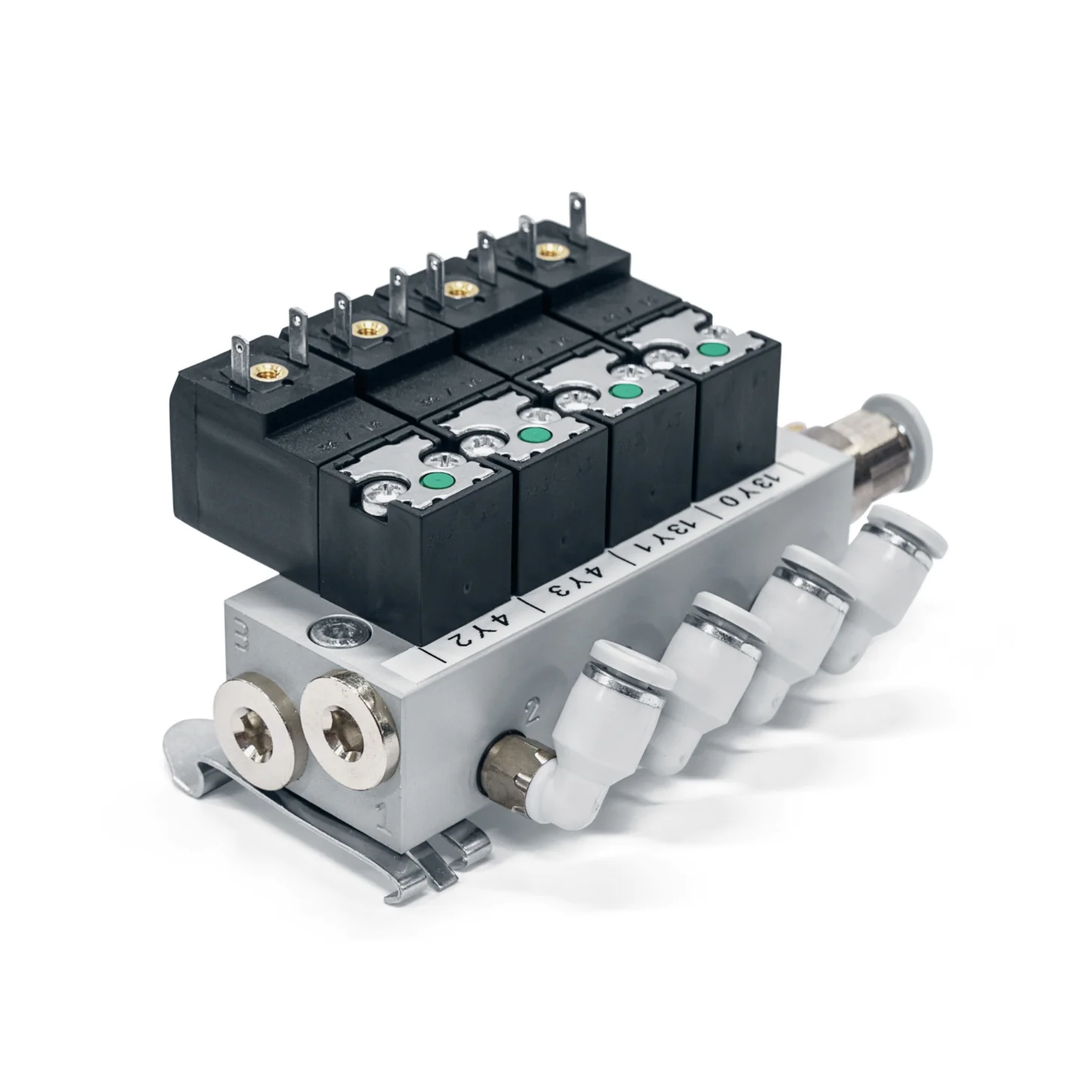

Bosch-/Festo-Pneumatik-Elemente
Bosch-/Festo-Pneumatik-Elemente
Für den sicheren Betrieb der Pneumatik-Funktionen wie die kraftspannenden Funktionen an der Spindel.
Stabiler Untertisch
Stabiler Untertisch
Die Basis des Gerätes: Hier sind Rechner, Pneumatikelemente und Elektronik untergebracht. Gute Zugänglichkeit und optimale Belüftung.
Panel-PC
Panel-PC
Panel-PC
Panel-PC mit industrietauglichem 24-Zoll-TFT-Farbmonitor für scharfe Darstellung der Werkzeuge und Geometrien. Hohe Rechnerleistung, um die Messdaten zu analysieren und auszuwerten.
Monitorhalterung mit Tastaturablage
Monitorhalterung mit Tastaturablage
Monitorhalterung mit Tastaturablage
Grundkörper
Grundkörper
Grundkörper
Grundkörper in der Z- und X-Achse – gefertigt aus einer speziell für Messgeräte entwickelten Leichtmetalllegierung. Konzipiert, um Gewicht und Kräfte der Werkzeuge aufzunehmen. Der Garant für Langzeitstabilität und Präzision beim prozesssicheren Messen.
Bosch-/Festo-Pneumatik-Elemente
Bosch-/Festo-Pneumatik-Elemente
Bosch-/Festo-Pneumatik-Elemente
Für den sicheren Betrieb der Pneumatik-Funktionen wie die kraftspannenden Funktionen an der Spindel.
Stabiler Untertisch
Stabiler Untertisch
Stabiler Untertisch
Die Basis des Gerätes: Hier sind Rechner, Pneumatikelemente und Elektronik untergebracht. Gute Zugänglichkeit und optimale Belüftung.

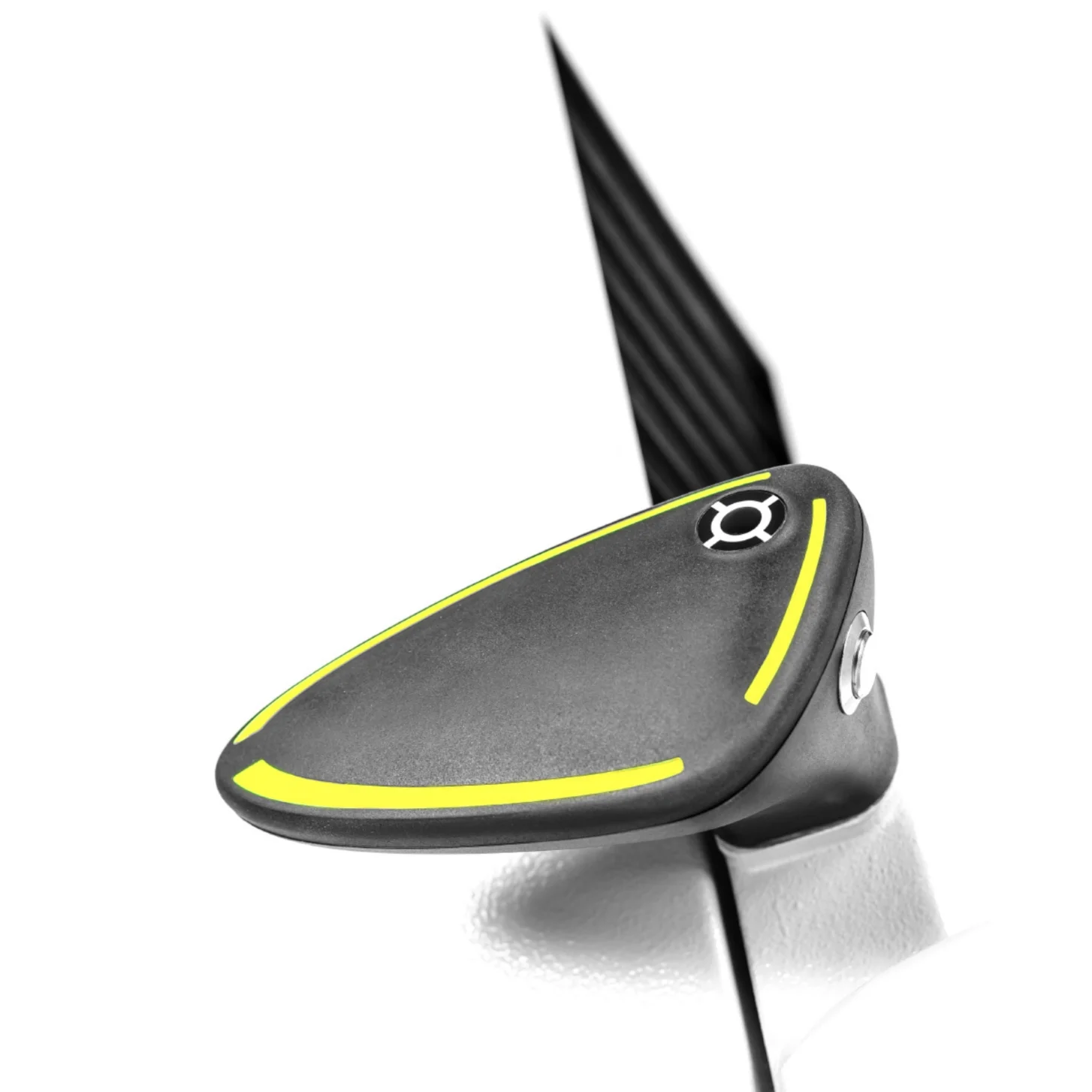

Die Ergonomie im Griff

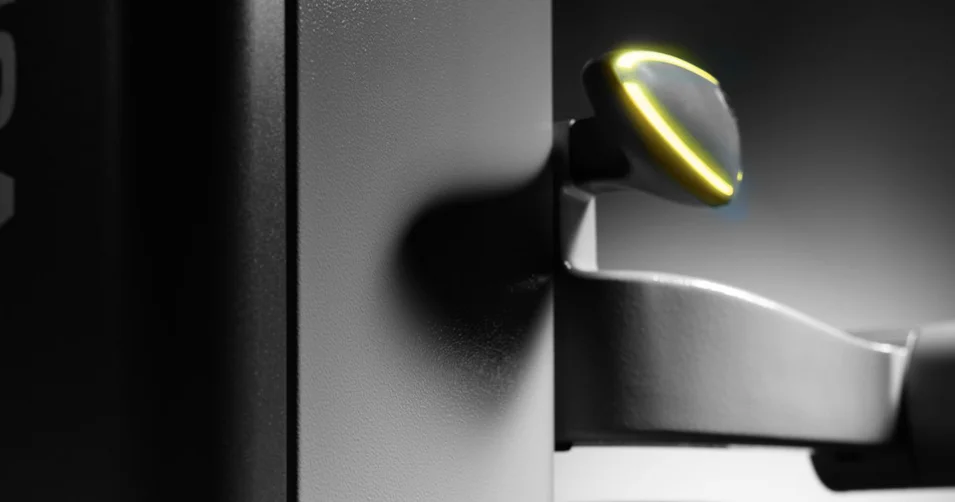

Der Einhandbediengriff »eQ« (ergonomic & quick) genügt, um den gesamten Geräteturm mit nur einer Hand in X- und Z-Achse zu verstellen. Zusätzlich können wichtige Funktionen auf den Auslöseknopf des »eQ« gelegt werden. Damit wird die Bedienung noch komfortabler und ergonomischer.
Vorbereitet auf hohe Präzision
Die Spindel SK 50 nimmt Adapter mit SK50-Aufnahmen auf. Aufgrund ihrer besonderen Merkmale liefert sie bei jeder Messung präzise Ergebnisse. Sie verfügt über eine Rundlaufgenauigkeit von < 2 µm, eine pneumatische Spindelbremse, eine 4 x 90° Spindelindexierung und integrierte Kalibrierkugeln.
Gebaut für die Fertigung
Alles an »smile« ist auf Langlebigkeit und Dauereinsatz ausgelegt. Ob Großproduktion, mittelständischer Betrieb oder kleine Fertigung – dieses Einstell- und Messgerät geht Ihren Takt mit. Auch direkt neben der CNC-Maschine.
Steigern Sie die Effizienz Ihrer Fertigung
»smile« wird die Kosten in Ihrer Fertigung senken und Ihren Maschinen und Werkzeugen mehr Fertigungszeit ermöglichen. Es ist eine präzise Investition, die sich schnell bezahlt macht.
Profitieren Sie jetzt von unserem Einstiegspaket »smile 420 / pilot 4.0«.
Jetzt anfragen
ZOLLER »wearCheck«
Werkzeugverschleißmessung mit KI-gestützter Analyse
ZOLLER bietet die zuverlässige KI-Funktion zur Bewertung der Werkzeugstandzeit. Ziel ist es, Werkzeuge effizient bis zur technisch sinnvollen Verschleißgrenze zu nutzen – unterstützt durch systemgestützte Auswertung realer Werkzeugdaten.
Auf dieser Basis können klare Entscheidungen zum weiteren Einsatz getroffen werden. Ungeplante Maschinenstillstände durch Werkzeugversagen lassen sich so vermeiden.
