»smile« | Прибор для настройки инструмента начального уровня

Переводит рабочий процесс на точные данные

»smile« ставит ваше производство на надёжную основу точно зарегистрированных данных измерения инструмента. Такой рабочий процесс создаёт наилучшие исходные условия для ваших станков с ЧПУ.

Отправить запрос Встреча с экспертом 1:1

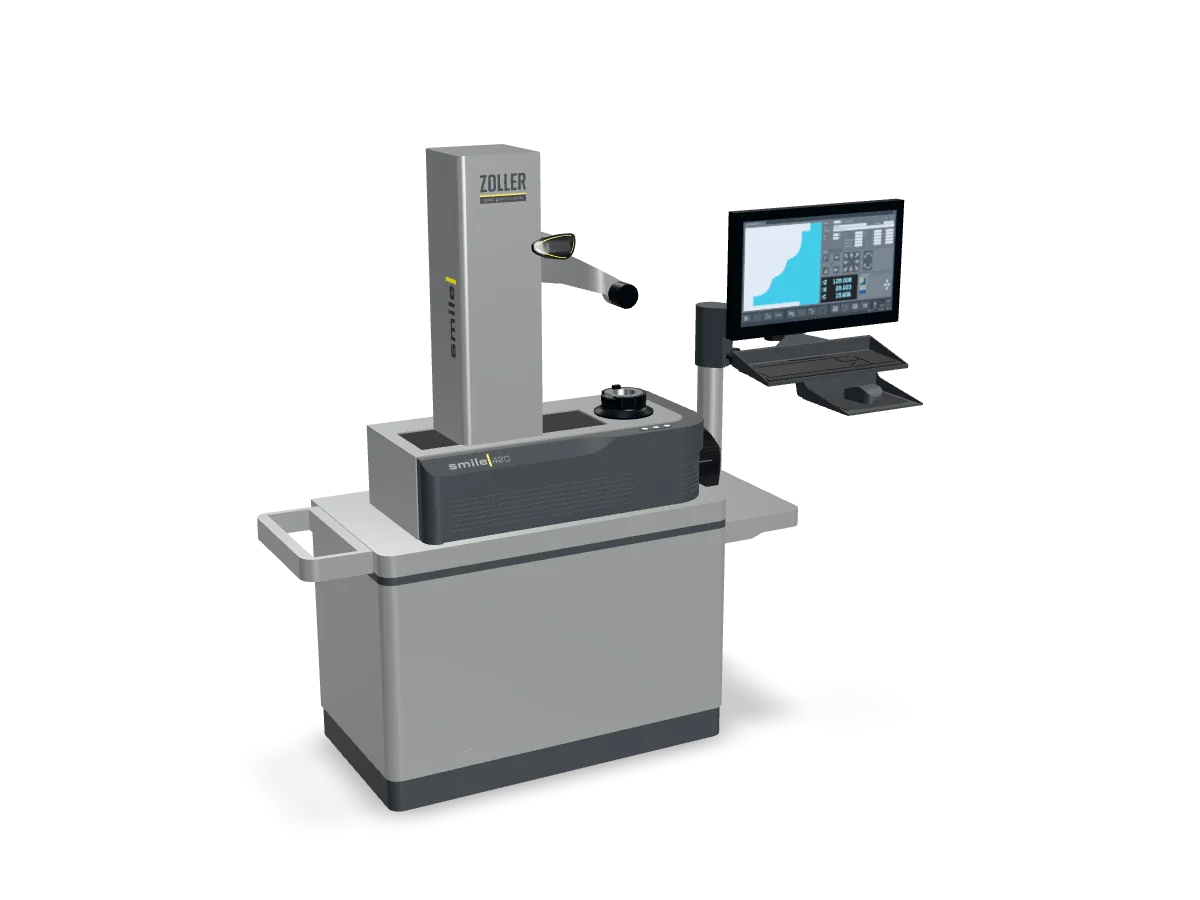

Дополненная реальность · 3D

»smile« в натуральную величину – прямо в вашем цеху

С дополненной реальностью оборудование появляется в натуральную величину именно там, где оно будет работать: обойдите его и ещё до заказа проверьте место и подходы. На компьютере CAD-модель можно вращать и масштабировать прямо здесь.

Ширина: 1,88 m
Глубина: 0,67 m
Высота: 1,72 m
Площадь основания: 1,25 m²

Габаритные размеры CAD-модели в данной комплектации; в зависимости от конфигурации могут отличаться.

Планировщик инструментального участка

Эргономичная концепция управления

Создан для измерений прямо на производстве

Адаптеры для всех распространённых систем крепления

Весомые доводы в пользу качества ZOLLER

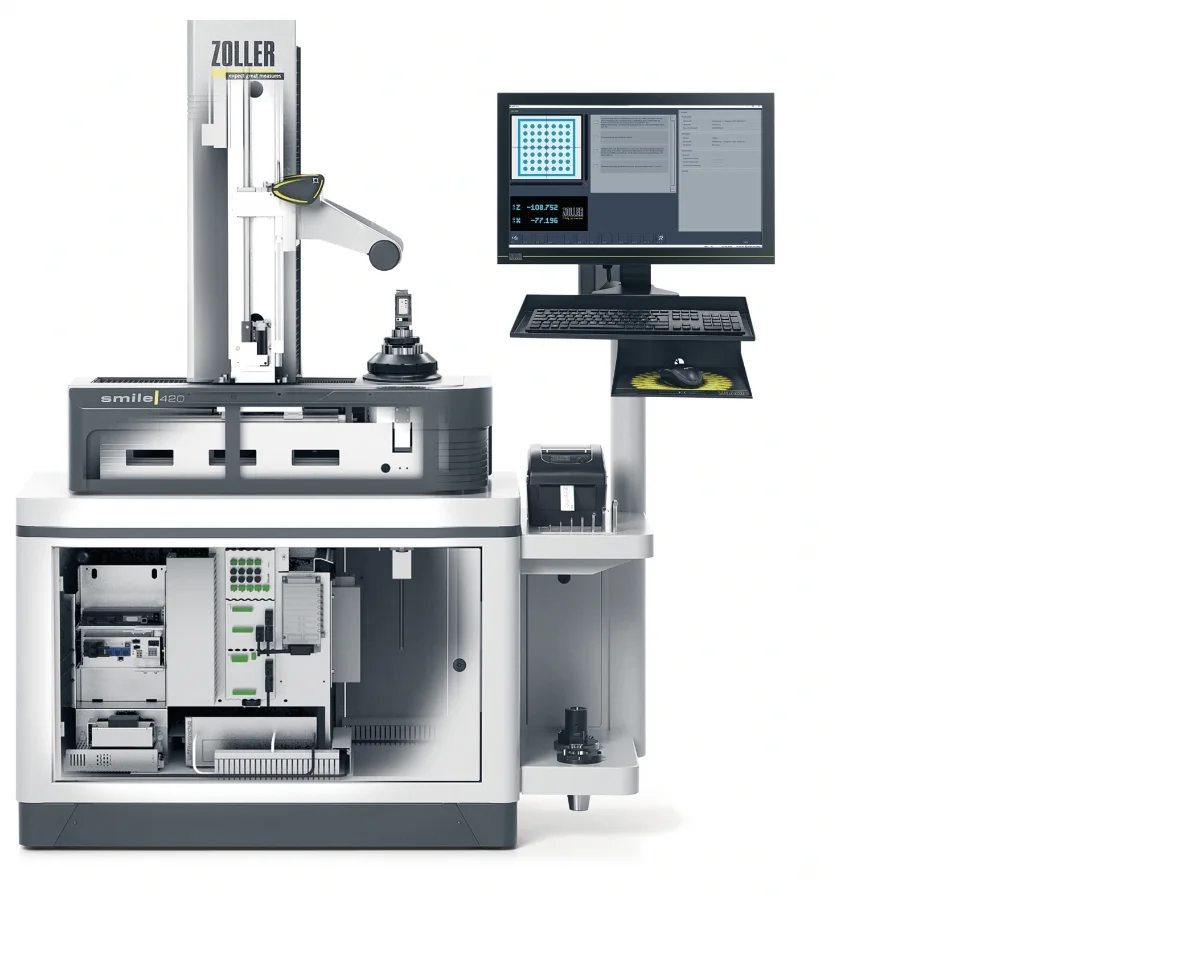

Панельный ПК

Панельный ПК с промышленным цветным TFT-монитором 24" для чёткого отображения инструмента и геометрии. Высокая вычислительная мощность для анализа и оценки данных измерений.

Держатель монитора с полкой для клавиатуры

Корпус

Корпус по осям Z и X изготовлен из лёгкого сплава, специально разработанного для измерительных приборов. Рассчитан на восприятие массы и усилий инструмента. Гарантия долговременной стабильности и точности надёжных измерительных процессов.

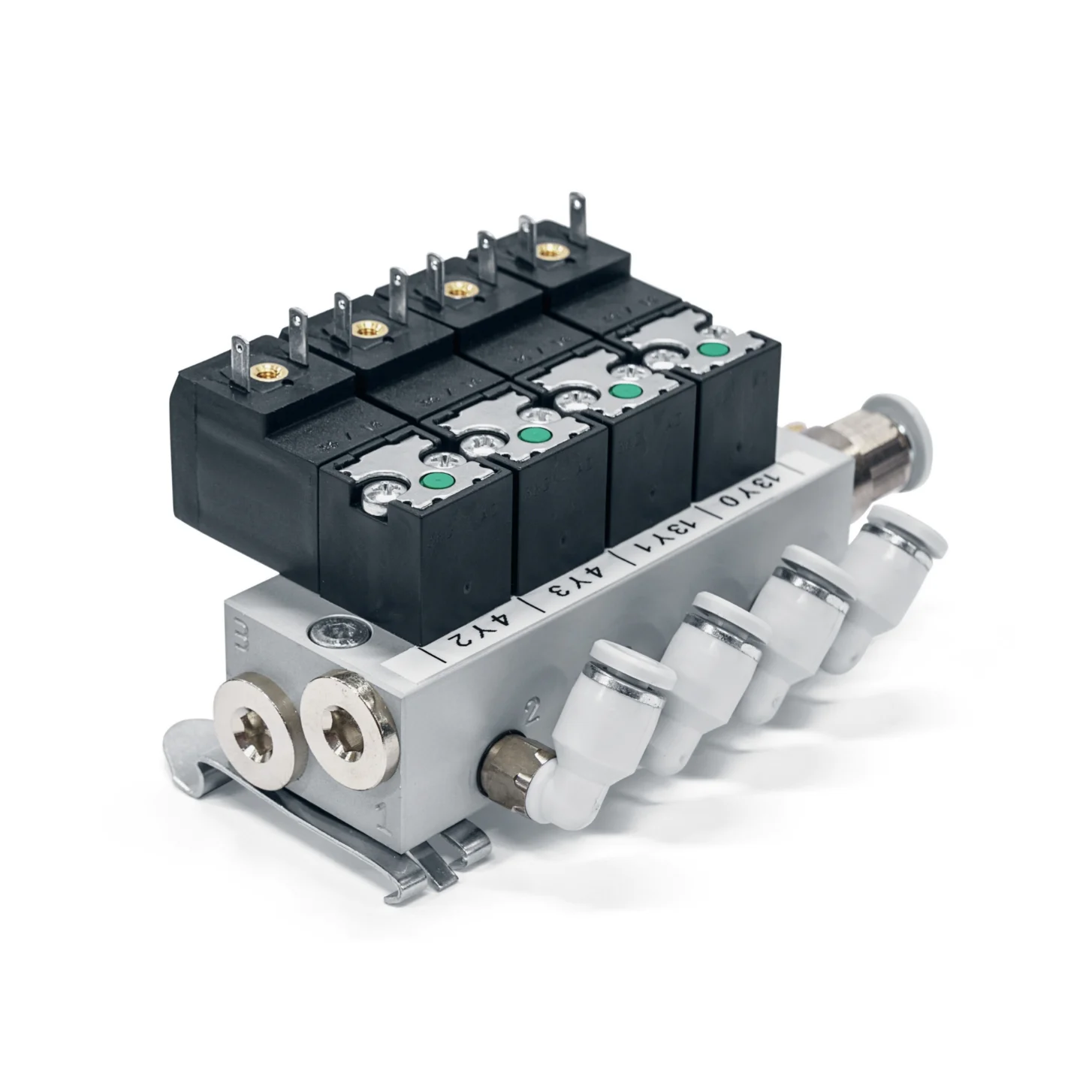

Пневматические элементы Bosch/Festo

Для безопасной работы пневматических функций, например силового зажима в шпинделе.

Устойчивая тумба

Основа прибора: здесь размещены компьютер, пневматические элементы и электроника. Хороший доступ и оптимальная вентиляция.

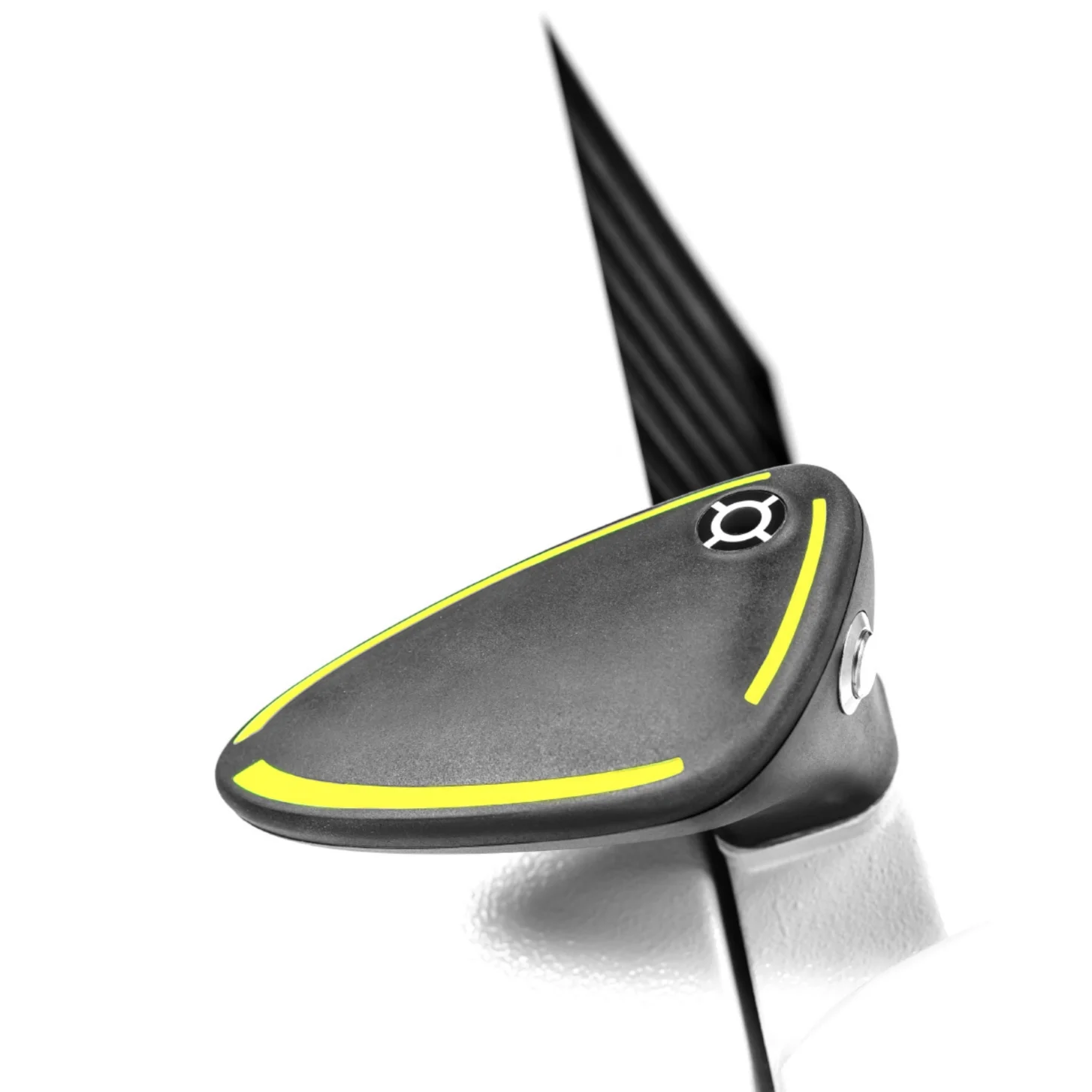

Эргономика под контролем

Рукоятки управления одной рукой »eQ« (ergonomic & quick) достаточно, чтобы одной рукой перемещать всю измерительную башню прибора по осям X и Z. Кроме того, на кнопку разблокировки »eQ« можно назначить важные функции. Это делает управление ещё удобнее и эргономичнее.

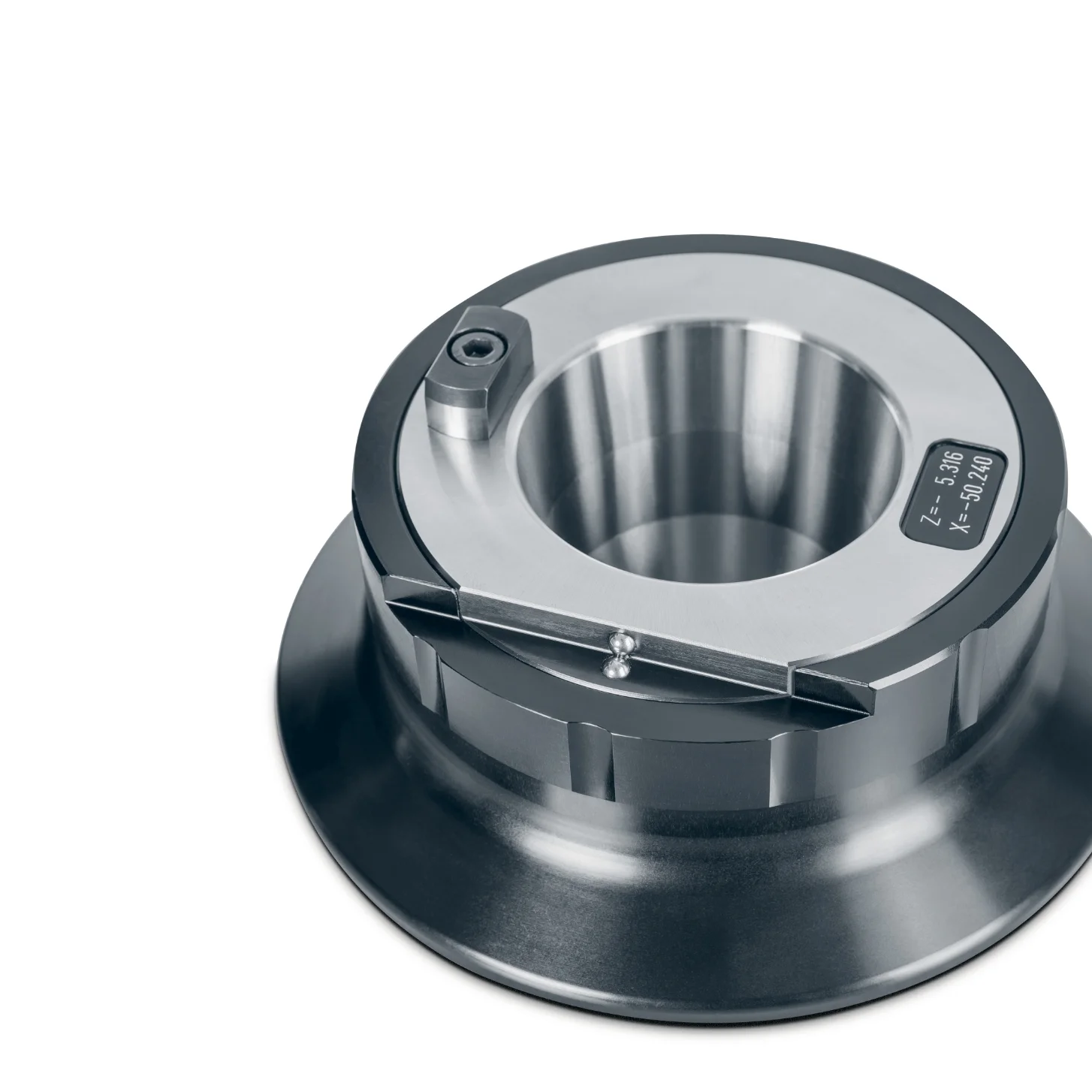

Готов к высокой точности

Шпиндель SK 50 принимает адаптеры с посадкой SK 50. Благодаря своим особенностям он обеспечивает точные результаты при каждом измерении. Он имеет концентричность < 2 мкм, пневматический тормоз шпинделя, индексирование шпинделя 4 x 90° и встроенные калибровочные шарики.

Создан для производства

В »smile« всё рассчитано на долговечность и непрерывную эксплуатацию. Крупносерийное производство, средняя компания или мелкосерийное изготовление – этот прибор для настройки и измерения держит ваш темп даже прямо рядом со станком с ЧПУ.

Повысьте эффективность своего производства

»smile« снизит затраты на вашем производстве и даст станкам и инструменту больше производственного времени. Это точная инвестиция, которая быстро окупается.

Воспользуйтесь нашим стартовым пакетом »smile 420 / pilot 4.0« уже сейчас.
