ツールバランサー：そのメリット
バランス調整の重要性は過小評価されがちです。しかし、バランス調整を行うことで、コスト増の原因となる工具の摩耗を軽減し、機械のスピンドルへの負担を軽減できるため、経済性の向上につながります。
詳しく見る
工具のバランス調整が簡単に
工具のバランス不良は、さまざまな面で早々に問題となります。回転が不安定になり、主軸や機械に負担をかけ、切削性能を低下させ、最終的にはプロセス全体の信頼性を損なうことになります。
工具のバランス不良にはどのような影響があるのでしょうか？
振動する工具では、作業に必要な精度を長期間維持して使用することはできません。 発生する振動により、切削性能全体が低下するだけでなく、ワークピースにラタリングマークなどの欠陥が生じ、場合によっては再加工が必要になることもあります。したがって、工具のアンバランスは、具体的な品質の低下につながり、工程の信頼性を脅かすことになります。
さらに、不均衡はスピンドル、場合によっては機械自体の寿命を縮めることにもつながります。そのためのコストは、工具のバランス調整を頻繁に行うことで生じる費用をすぐに上回ってしまいます。
「不均衡」とはどういう意味ですか？
「不均衡」という用語は、回転する物体において、その質量が物体の周囲で回転対称に分布していないという普遍的な現象を表すものです。不均衡には、主に以下の3種類があります：
- 静的アンバランス：回転体の重心が回転軸の外側にある状態。これは静止時でも測定可能です。
- モーメント不均衡：重心が回転軸上にあるが、回転運動が始まって初めて不均衡が測定可能となる。
- 動的不平衡：動的不平衡という概念には、静的不平衡とモーメント不平衡の任意の組み合わせとして、他の2つの不平衡形態が統合されています。これは、工業用ローターにおいて一般的なケースです。
不均衡のそれぞれの形態は、回転体に対してそれぞれ適切な調整を行うことで相殺することができます。
回転中、アンバランスは、その大きさが大きいほど（線形増加）、また回転速度が速いほど（二乗増加）顕著になります。回転速度が速いほど、バランス調整の重要性が高まり、残留アンバランスを可能な限り低減することが重要になります。したがって、バランス調整は作業プロセスに体系的に組み込むべきです。
工具加工において、なぜ偏心が生じるのでしょうか？
回転工具システムにおいて、不均衡はよく知られた、頻繁に発生する現象です。その発生には、以下のようなさまざまな原因が考えられます。
- 複数の部品から構成される工具が正しく組み立てられていない場合。例えば、工具ホルダーと工具が正確に同軸上に配置されておらず、回転軸からずれている場合などです。
- 製造段階ですでに工具の質量分布が非対称であった場合。この場合、メーカーの製造公差に注意を払い、必要に応じて確認する必要があります。
- ローター自体、あるいは工具ホルダーが、その構造上非対称に作られている（例：フライスアダプター（ウェルドンホルダー）内のクランプボルト）。
精密にバランス調整された工具ホルダーであっても、ホルダーと具体的な工具の組み合わせによって、再び不均衡が生じる可能性があります。これを測定し、必要に応じて補正することは極めて重要です。
工具のバランス調整はなぜそれほど重要なのでしょうか？
回転工具システムを用いたワークの高速加工においては、わずかな不正確さや精度の欠如も、状況によっては極めて迅速かつ顕著に現れます。工具のバランス不良は振動を引き起こす可能性があり、確実に回転の不安定さを招きます。
これらはいずれも工具の加工精度を低下させ、ワークピースへの欠陥や損傷のリスクを常に高めます。表面仕上げが悪化し、不良品が発生する可能性があります。しかし、お客様のプロセスは正確に加工された最終成果物の生成に大きく依存しているため、精密にバランス調整されていない工具を使用すると、より詳細な品質管理が必要となります。 場合によっては再加工が必要になることもあり、いずれにせよプロセスの信頼性は保証されません。
ホイールバランス調整を怠ると、金銭的な損失につながります
その結果、生産工程に遅れが生じ、注文された数量を必要な品質で期日通りに納品する能力に直接的な影響を及ぼす可能性があります。
さらに、工具の動作が不安定な場合、特に振動によって旋盤主軸の寿命が縮まる可能性があるという事実も加わります。これもまた、決して軽視できないコスト要因です。
したがって、バランス調整された工具は、被加工物にとっても機械にとっても有益であると言えます。
経験則：よく試せば、後悔することは滅多にない！
したがって、大まかな目安として、「後でコストを負担するよりは、早めに、そして頻繁にバランス調整を行う」ことが重要です。一般的に、工具を使用する回転数が変更された場合は、その時点で再バランス調整を行うべきです。というのも、回転数の変化だけでも、回転の滑らかさに大きな違いが生じる可能性があるからです。
定期的なバランス調整は、生産性と作業の品質を向上させます。
工具のバランス調整：その方法は？
一般的に、不均衡を修正または解消するには、主に3つの方法があります：
- 意図的に質量を追加する（例：追加の重り）
- 質量を除去する（例：穴あけや研磨など）
- 質量の位置を調整する（適切な回転リングを使用するなど）
特に工具の場合、この工程を容易かつ正確に行うためには、適切なソフトウェアを搭載したバランス調整機の使用が推奨されます。まず、工具をバランススピンドルにセットし、回転させて発生する遠心力を測定します。
自動計算による不均衡補正
これらの測定データをもとに、バランス調整システムが不均衡の補正量を算出します。高性能なバランス機であれば、その対策を即座に実行することができ、残留不均衡が測定できなくなるか、すべての値が許容範囲内に入るまで微調整が続けられます。
このようにして、バランス調整にそれほど時間はかからず、不均一に分布した質量を迅速に補正することができます。
高精度かつほぼ自動化されたバランス調整システムが有用であるもう一つの理由は、工具の切り替えのたびに、迅速かつ同時に再バランス調整を行うことができる点にあります。これにより、要件、回転数、または材料の変更によって品質が低下することを防ぎつつ、作業のスピードを損なうことなく作業を進めることができます。

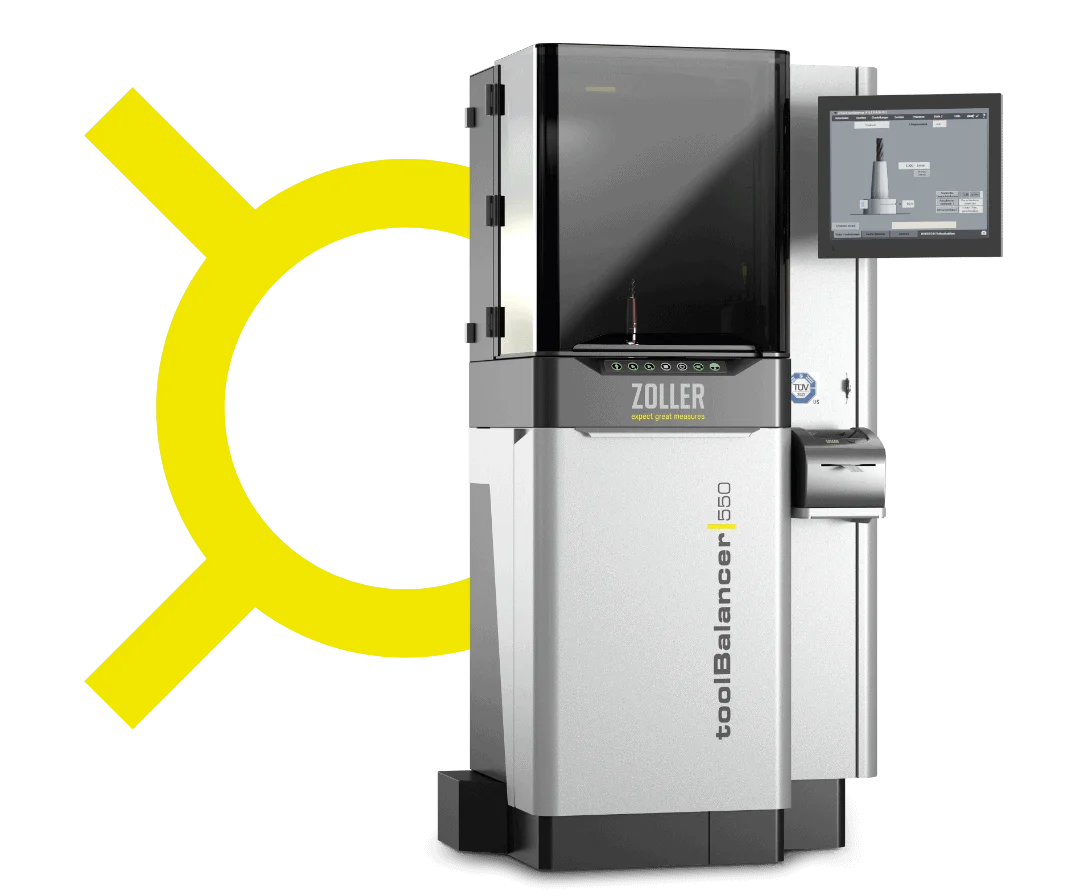

ZOLLER »toolBalancer«による効率的なバランス調整
高回転数での作業にも適した精密バランス調整済み工具：ZOLLER »toolBalancer«は、まさにそのための最適なバランス調整システムです。モジュール式構造を採用しているため、お客様の特別な要件に合わせて個別に調整できるだけでなく、将来の開発に向けた十分な拡張性も備えています。
この高精度なバランス調整システムは、工具ホルダー、砥石、ローターに適しており、不良率、機械のダウンタイム、生産コスト、納期を測定可能なレベルで低減することを保証します。
メリットの概要：
- 高精度にバランス調整された工具により、摩耗を減らし、切削性能を向上
- モジュール式構造により、個別のカスタマイズが可能
- 直感的な操作により、不必要かつコストのかかるミスを防止
- タッチスクリーン、キーボード、マウスによる快適な操作
