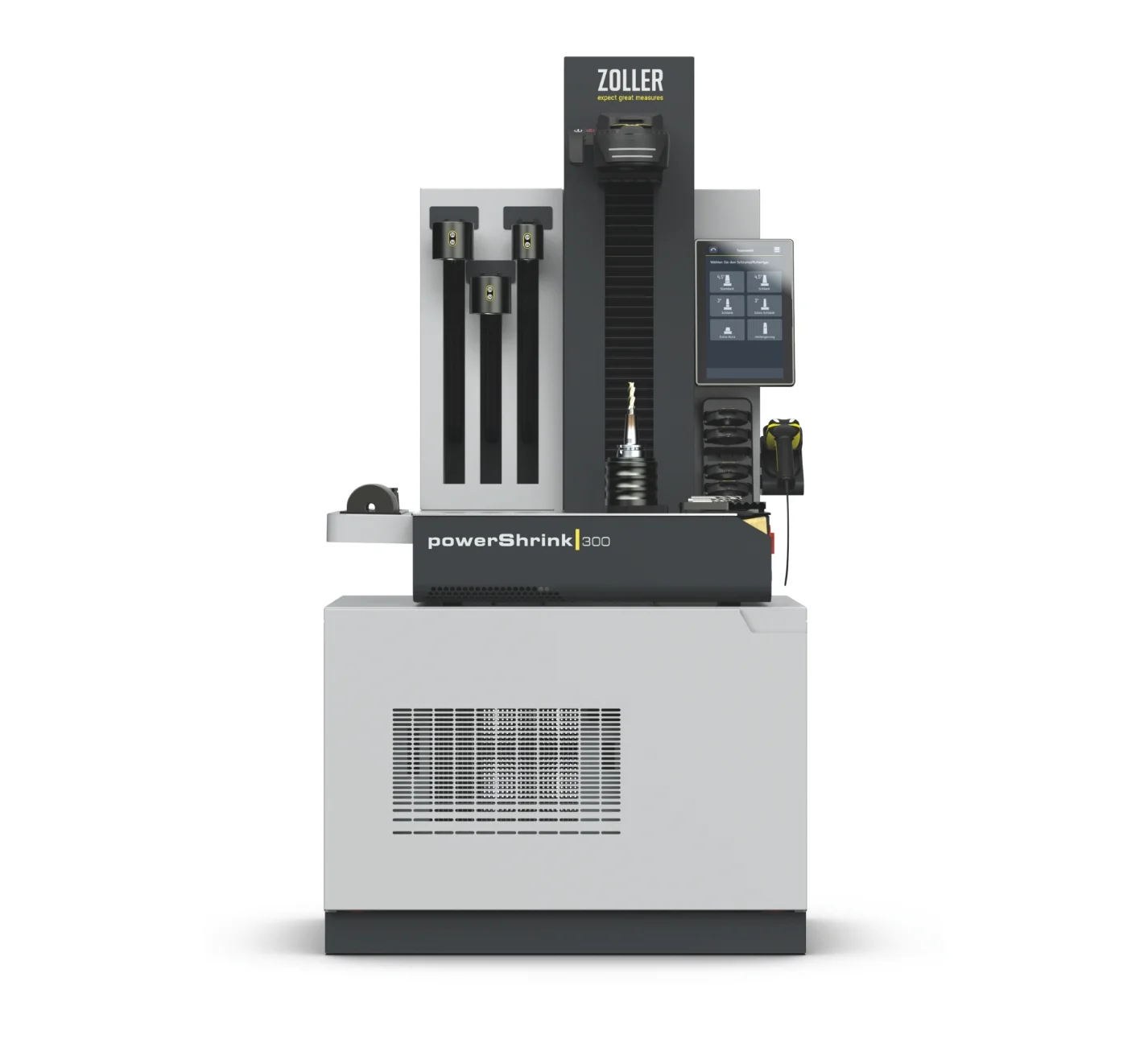

ZOLLER-Advanced：安心の日常業務のために

誘導コイル

シールドディスク付き誘導コイル

シールドディスク付き
スマート誘導コイル – 左側に人間工学に基づいたハンドルを備え、コイルの移動や加熱プロセスの起動を行うためのメンブレン式機能ボタンが付属しています。 操作ガイドが適切なシールドディスクの選択をサポートし、セットされたシールドディスクが選択された工具データセットと一致すると、プロセスを開始します。

オプションの排煙装置
は、加熱プロセス中に自動的に作動し、発生する排煙を吸引してZOLLER製フィルターユニットへ導きます。これにより、作業員の健康が守られます。

オプションとして、»powerShrink 300«の誘導コイルには、手動シールドシステム「»varOct」«も用意されています。

冷却ベルガイド

確実でスムーズな冷却ベルのガイド

安全でスムーズな冷却ベルの装着 – 冷却ベルを取り付ける際のシンプルな固定機構により、最高の快適性と安全性を確保します。

標準冷却ベル

標準冷却ベル

標準冷却ベル – シュリンクチャックを迅速に冷却します。この冷却ベルには、他のサイズのチャックに対応するためのレデューサーアダプターを取り付けるためのインターフェースが備わっています。ソフトウェアによるマルチ冷却ステーション表示機能により、3つの冷却ベルすべての冷却進捗状況を常に一目で把握できます。

TFTタッチモニター

ZOLLER »pilot«ソフトウェア搭載のTFTタッチモニター

タッチ操作に対応した産業
用13.3インチTFTカラーモニターとZOLLERの操作ソフトウェア»pilot«を搭載。鮮明な表示とタッチ操作による簡単な操作性が特徴です。 明確に構成されたグラフィカルなソフトウェアインターフェースは、大きな機能エリアと色分けを活用し、収縮成形プロセスを直感的に案内します。

コイル軸

スムーズなボビン軸

スムーズな動作のコイル軸 – コイルを迅速かつ快適に動かすことができます。電磁式軸クランプ解除機構、高精度なTHKリニアガイド、およびカウンターウェイトにより、作業者は人間工学に基づいた作業フローを実現し、長期間にわたって快適に使用できます。 工具の最大長は600 mmです。

ディスク置き場

ディスクスタンド

ディスク
ホルダー – シールドディスクを安全かつ手元に置いて保管するためのものです。

収納ボード

人間工学に基づいた収納棚

人間
工学に基づいた収納ボード – 冷却アダプターや取付リングを作業工程に合わせて配置できるスペースを確保し、本装置の操作性をさらに向上させます。

作業スペース

頑丈で滑らかな作業面

頑丈で滑らかな作業面――ステンレス製で、シュリンクチャックを加熱・冷却するための十分なスペースを確保しています。この素材は受入ポットに最適に調整されているため、工具の移動を軽快かつ静かに、そして迅速に行うことができます。

ハンドスキャナー

実用的なハンドスキャナー

実用的なハンドスキャナー – シュリンク加工を迅速かつ確実に開始できます。ZOLLER »idChip«上のデータマトリックスコードをスキャンするだけで、必要なすべてのシュリンクパラメータがソフトウェア「»pilot」«に即座に反映されます。

アンダーカウンター

頑丈なアンダーテーブル

頑丈なアンダーテーブル – 特に堅牢な構造により、長寿命の製品に最適な基盤を形成します。メンテナンスや点検の際は、前面ドアを開けて、引き出しに収納された水冷却器を引き出すことができます。

オプションで、キャスター付きの下台（人間工学に基づいたハンドル付き）をご用意しており、製造現場»でのpowerShrink 300«の柔軟な運用が可能です。また、下台なしの省スペース型作業台バージョンもご用意しています。

収納スペース

広々とした収納スペース

広々とした収納スペース – 冷却部品や排煙設備を収納するのに十分なスペースを確保しています。
