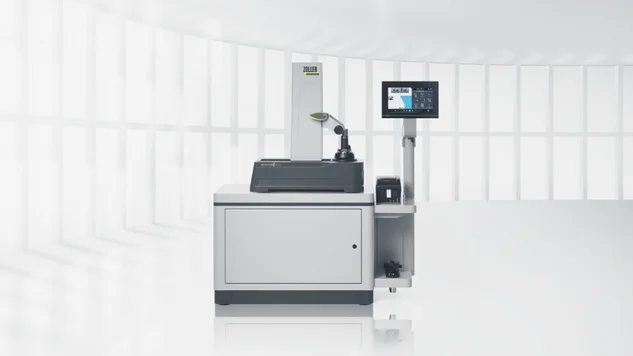

»smile 320«
Software »pilot« | Monitor de 13 pulgadas
Más información
Héroes del taller
Superan cualquier prueba de resistencia: con un cuerpo base fabricado en una aleación de metal ligero especialmente desarrollada para aparatos de medición y equipados con componentes de marca de alta calidad, los aparatos »smile« son extremadamente robustos y duraderos. Ya sea para la producción a gran escala o para empresas medianas, gracias a los diferentes tamaños, variantes electrónicas y equipos, »smile« es ideal para el uso diario en cualquier proceso de fabricación, incluso directamente junto a la máquina CNC.

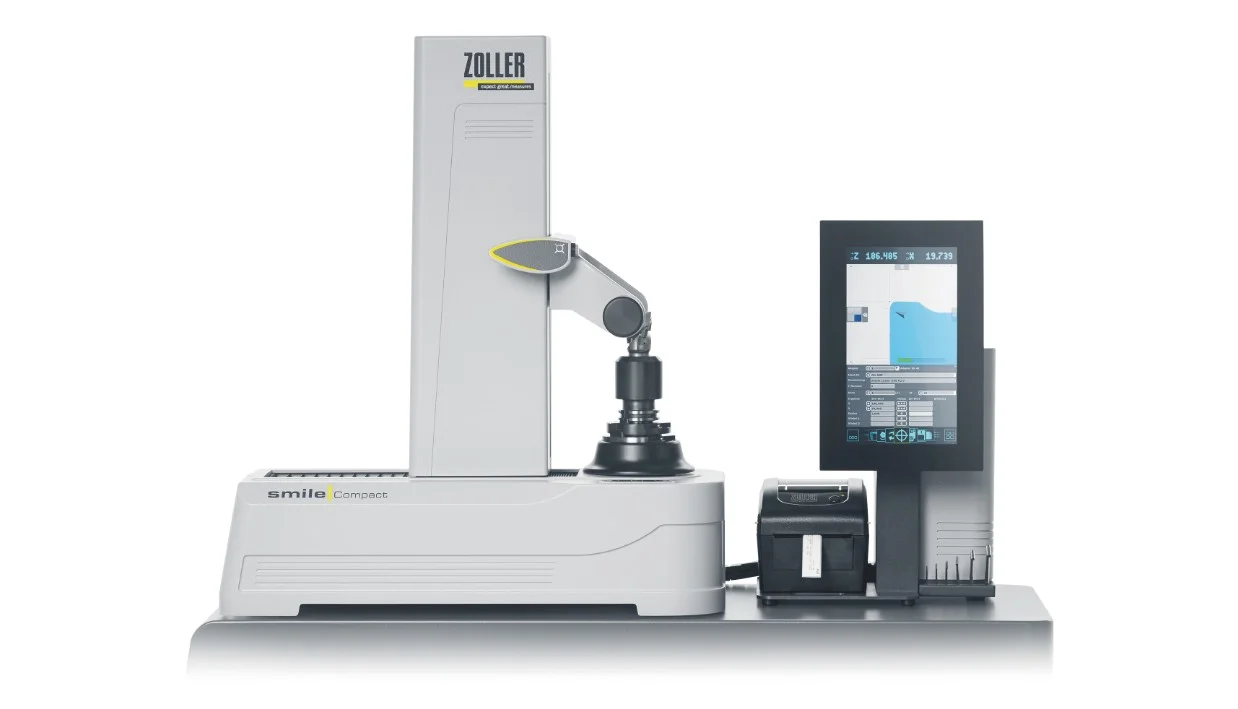

La clase compacta para iniciarse
Los modelos básicos ZOLLER »smile« están equipados con componentes de marca de alta calidad y están disponibles con las tres variantes de software para aparatos de medición »pilotBasic«, »pilotStarter« y »pilot 2 mT«. Obtendrá resultados precisos de inmediato, sin necesidad de formación. Ideales para todas las herramientas estándar y diseñados para los tamaños de lotes medianos y pequeños. Robustos, compactos y flexibles, se pueden colocar directamente junto a la máquina CNC, en el taller o en islas de producción.
En resumen, »smileCompact« es la introducción perfecta al mundo de ZOLLER.
mando para el manejo con una sola mano
mando para el manejo con una sola mano
Para un ajuste rápido y seguro del carro de medición en ambos ejes con solo pulsar un botón.
Procesamiento de imágenes | Óptica
Procesamiento de imágenes | Óptica
Precisión fiable garantizada: con lente telecéntrica y cámara CCD con luz incidente de 360° para la inspección de filo.
Husillo de alta precisión SK50
Husillo de alta precisión SK50
Convence por sus bolas de calibración integradas y una precisión de concentricidad de 0,002 mm. No se necesitan patrones de puesta a cero separados.
interfaz de usuario
interfaz de usuario
Control del equipo de medición ZOLLER (Panel PC) con pantalla táctil de 13".
sistema electrónico de mesa
sistema electrónico de mesa
Sistema electrónico de mesa con posición variable del monitor y espacio para impresora de etiquetas y bandeja para llaves.
impresora de etiquetas
impresora de etiquetas
La impresora de etiquetas imprime los parámetros necesarios de la herramienta, como los números de identificación y adaptador, las medidas Z, X y de radio, y los ángulos, en forma de texto claro o códigos.
teclado de membrana
teclado de membrana
El teclado de membrana controla todas las funciones de accionamiento mecánico del husillo, como el freno del husillo, el bloqueo de 4 x 90° y la sujeción por vacío opcional.
mando para el manejo con una sola mano
mando para el manejo con una sola mano
mando para el manejo con una sola mano
Para un ajuste rápido y seguro del carro de medición en ambos ejes con solo pulsar un botón.
Procesamiento de imágenes | Óptica
Procesamiento de imágenes | Óptica
Procesamiento de imágenes | Óptica
Precisión fiable garantizada: con lente telecéntrica y cámara CCD con luz incidente de 360° para la inspección de filo.
Husillo de alta precisión SK50
Husillo de alta precisión SK50
Husillo de alta precisión SK50
Convence por sus bolas de calibración integradas y una precisión de concentricidad de 0,002 mm. No se necesitan patrones de puesta a cero separados.
interfaz de usuario
interfaz de usuario
interfaz de usuario
Control del equipo de medición ZOLLER (Panel PC) con pantalla táctil de 13".
sistema electrónico de mesa
sistema electrónico de mesa
sistema electrónico de mesa
Sistema electrónico de mesa con posición variable del monitor y espacio para impresora de etiquetas y bandeja para llaves.
impresora de etiquetas
impresora de etiquetas
impresora de etiquetas
La impresora de etiquetas imprime los parámetros necesarios de la herramienta, como los números de identificación y adaptador, las medidas Z, X y de radio, y los ángulos, en forma de texto claro o códigos.
teclado de membrana
teclado de membrana
teclado de membrana
El teclado de membrana controla todas las funciones de accionamiento mecánico del husillo, como el freno del husillo, el bloqueo de 4 x 90° y la sujeción por vacío opcional.

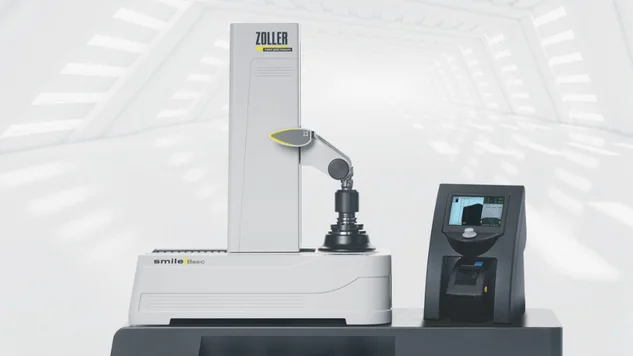

De »pilotBasic«
a »smileBasic«
La electrónica »pilotBasic« con monitor de 7 pulgadas convierte los aparatos »smile« en »smileBasic«. Se beneficiará de un rápido aprendizaje y una rápida medición, ajuste y comprobación de las herramientas. El enfoque se centra en los requerimientos básicos del preajuste profesional de herramientas: resultados de medición rápidos con solo pulsar un botón y inspección de filo con un aumento de 12 veces.

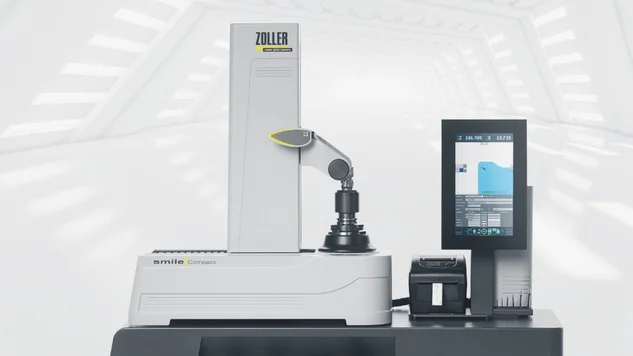

De »pilotStarter« a »smileCompact«
Recibirá un dispositivo de preajuste »smileCompact« con el dispositivo básico y el software de medición »pilotStarter«. Este se caracteriza por su manejo sencillo y sus prácticas funciones: macros de medición con imágenes de herramientas para una medición rápida y sencilla, reconocimiento automático de la forma del filo y del rango de medición, determinación y medición del contorno máximo y el sistema de navegación »compass«
para un posicionamiento exacto e independiente del usuario de la medida nominal.

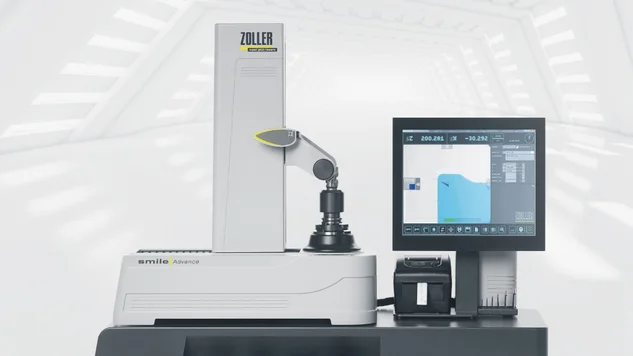

Con »pilot 2 mT« a »smileAdvance«
Con el aparato de ajuste y medición »smileAdvance« de ZOLLER y el software para aparatos de medición »pilot 2 mT«, obtendrá de manera sencilla más: más funciones de medición, más espacio gracias al monitor en color de 17 pulgadas, más flexibilidad gracias a las áreas de tamaño ajustable, como la imagen del filo, y más funciones: gestión de sus máquinas, hojas de ajuste y gráficas, y transmisión de datos de herramientas a su máquina de acuerdo con el control.
Aumente la eficiencia de su producción
»smile« reducirá los costos de su producción y permitirá que sus máquinas y herramientas tengan más tiempo de producción. Es una inversión acertada que se amortiza rápidamente.

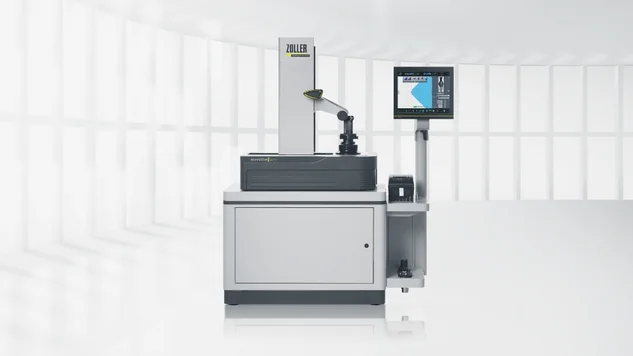

Aproveche ahora nuestro paquete de inicio »smile 420 / pilot 4.0«.
