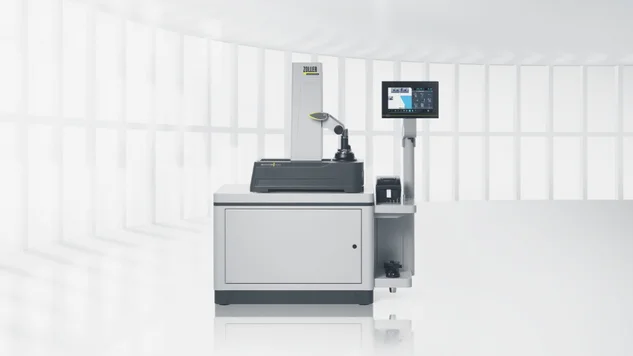

»smile 320«
Software »pilot« | 13"-Monitor
Mehr erfahren
Helden der Werkstatt
Bestehen jeden Härtetest: Mit einem Grundkörper aus einer speziell für Messgeräte entwickelten Leichtmetalllegierung und mit hochwertigen Markenkomponenten ausgestattet, sind »smile«-Geräte extrem robust und langlebig. Ob Großproduktion oder mittelständischer Betrieb – durch die verschiedenen Größen, Elektronik- und Ausstattungsvarianten ist »smile« ideal für den tagtäglichen Einsatz in jeder Fertigung, auch direkt neben der CNC-Maschine.
Die Kompaktklasse für den Einstieg
Die ZOLLER »smile«-Einsteigermodelle sind mit hochwertigen Markenkomponenten ausgestattet und mit den drei Messgeräte-Software-Varianten »pilotBasic«, »pilotStarter« und »pilot 2 mT« erhältlich. Sie erhalten auf Anhieb präzise Ergebnisse – ohne Schulungsaufwand. Ideal für alle Standardwerkzeuge und ausgelegt für den Werkzeugbedarf mittlerer und kleiner Losgrößen. Robust, platzsparend und flexibel platzierbar direkt neben der CNC-Maschine, in der Werkstatt oder in Fertigungsinseln.

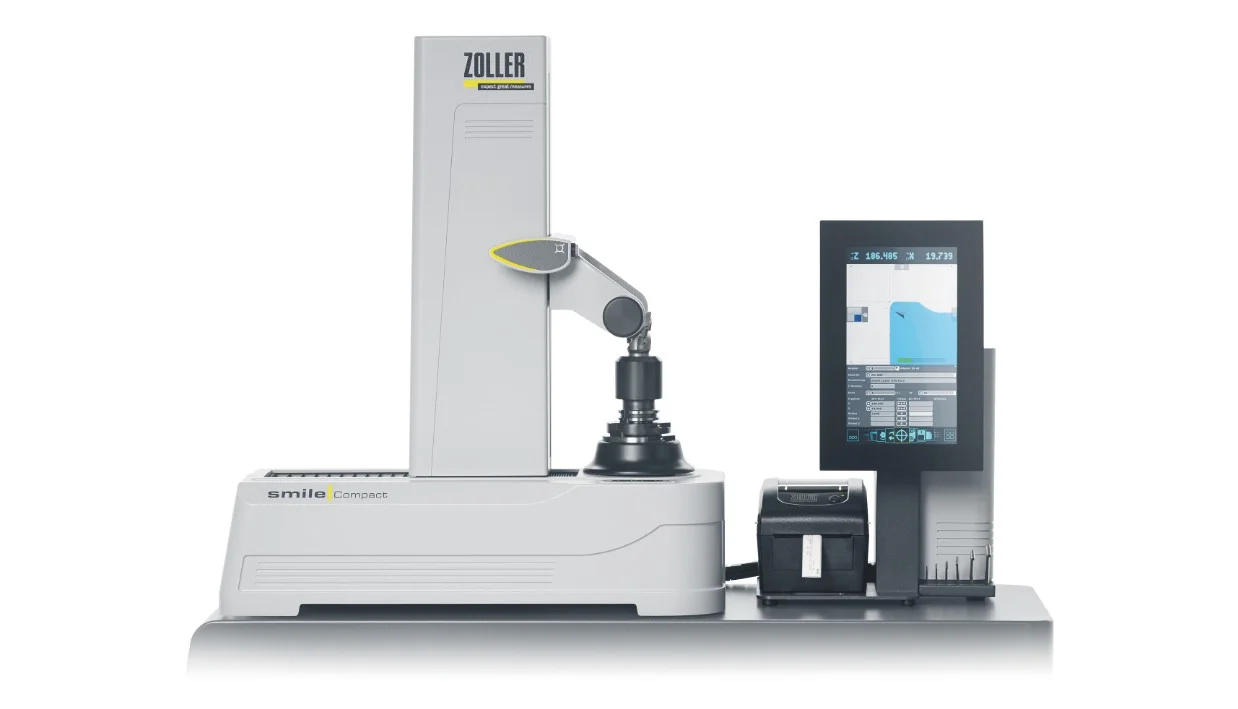

Kurz gesagt – das »smileCompact« ist der perfekte Einstieg in die Welt von ZOLLER.
Einhandbediengriff
Einhandbediengriff
Zur schnellen und sicheren Verstellung des Messschlittens in beiden Achsen per Knopfdruck.
Bildverarbeitung | Optik
Bildverarbeitung | Optik
Zuverlässige Präzision garantiert – mit telezentrischem Objektiv und CCD-Kamera inklusive integriertem 360°-LED-Auflicht für die Schneideninspektion.
Hochgenauigkeitsspindel SK50
Hochgenauigkeitsspindel SK50
Überzeugt mit integrierten Kalibrierkugeln und einer Rundlaufgenauigkeit von 0,002 mm. Separate Nulllehren sind überflüssig.
Bedienoberfläche
Bedienoberfläche
ZOLLER-Messgerätesteuerung (Panel-PC) mit 13"-Touchdisplay.
Tischelektronik
Tischelektronik
Tischelektronik mit variabler Monitorposition und Platz für Etikettendrucker sowie Schlüsselablage.
Etikettendrucker
Etikettendrucker
Der Etikettendrucker gibt notwendige Werkzeugparameter, wie z.B. Ident- und Adapter-Nummern, Z-, X-, Radiusmaße und Winkel als Klartext oder Codes aus.
Folientastatur
Folientastatur
Die Folientastatur steuert alle kraftbetätigten Funktionen der Spindel wie Spindelbremse, 4 x 90°-Arretierung und optional erhältliche Vakuumspannung.
Einhandbediengriff
Einhandbediengriff
Einhandbediengriff
Zur schnellen und sicheren Verstellung des Messschlittens in beiden Achsen per Knopfdruck.
Bildverarbeitung | Optik
Bildverarbeitung | Optik
Bildverarbeitung | Optik
Zuverlässige Präzision garantiert – mit telezentrischem Objektiv und CCD-Kamera inklusive integriertem 360°-LED-Auflicht für die Schneideninspektion.
Hochgenauigkeitsspindel SK50
Hochgenauigkeitsspindel SK50
Hochgenauigkeitsspindel SK50
Überzeugt mit integrierten Kalibrierkugeln und einer Rundlaufgenauigkeit von 0,002 mm. Separate Nulllehren sind überflüssig.
Bedienoberfläche
Bedienoberfläche
Bedienoberfläche
ZOLLER-Messgerätesteuerung (Panel-PC) mit 13"-Touchdisplay.
Tischelektronik
Tischelektronik
Tischelektronik
Tischelektronik mit variabler Monitorposition und Platz für Etikettendrucker sowie Schlüsselablage.
Etikettendrucker
Etikettendrucker
Etikettendrucker
Der Etikettendrucker gibt notwendige Werkzeugparameter, wie z.B. Ident- und Adapter-Nummern, Z-, X-, Radiusmaße und Winkel als Klartext oder Codes aus.
Folientastatur
Folientastatur
Folientastatur
Die Folientastatur steuert alle kraftbetätigten Funktionen der Spindel wie Spindelbremse, 4 x 90°-Arretierung und optional erhältliche Vakuumspannung.

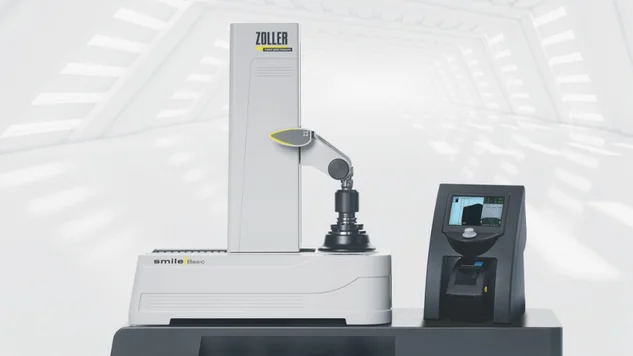

Mit »pilotBasic«
zu »smileBasic«
Die Elektronik »pilotBasic« mit 7-Zoll-Monitor macht »smile«-Geräte zu einem »smileBasic«. Sie profitieren von einer schnellen Einarbeitung und schnellem Vermessen, Einstellen und Prüfen von Werkzeugen. Der Fokus liegt auf den Basic-Anforderungen der professionellen Werkzeugvoreinstellung: schnelle Messergebnisse auf Knopfdruck und Schneideninspektion mit 12-facher Vergrößerung.

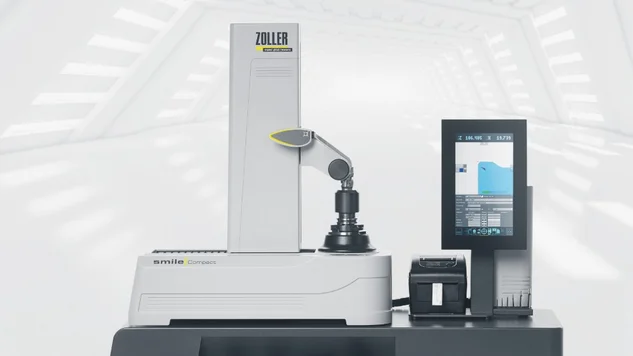

Mit »pilotStarter« zu »smileCompact«
Ein »smileCompact«-Voreinstellgerät erhalten Sie mit dem Grundgerät plus der »pilotStarter«-Messgerätesoftware. Diese zeichnet sich durch ihre einfache Bedienung und praktische Funktionen aus: Messmakros mit Werkzeugbildern für schnelles und einfaches Messen, automatische Schneidenform- und Messbereichserkennung, Bestimmung und Vermessung der Maximalkontur und das Navigationssystem »compass«
zur genauen und bedienerunabhängigen Sollmaßpositionierung.

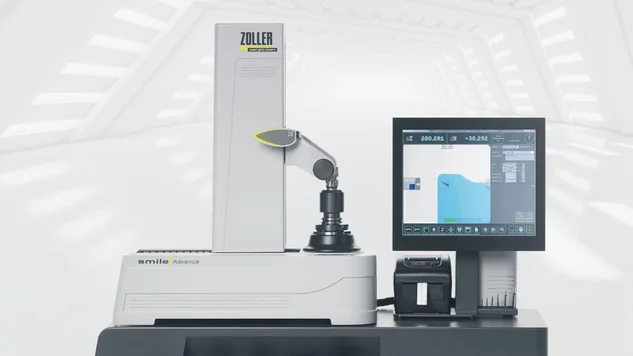

Mit »pilot 2 mT« zu »smileAdvance«
Mit einem ZOLLER-Einstell- und Messgerät »smileAdvance« und der Messgerätesoftware »pilot 2 mT« bekommen Sie einfach mehr: mehr Messfunktionen, mehr Platz dank 17-Zoll-Farbmonitor, mehr Flexibilität dank in der Größe beliebig anpassbarer Bereiche wie das Schneidenbild und mehr Funktionen: Verwaltung Ihrer Maschinen, Einrichteblätter und Grafiken und die steuerungsgerechte Werkzeugdaten-Übertragung an Ihre Maschine.
Ändern Sie die Effizienz Ihrer Fertigung
»smile« wird die Kosten in Ihrer Fertigung senken und Ihren Maschinen und Werkzeugen mehr Fertigungszeit ermöglichen. Es ist eine präzise Investition, die sich schnell bezahlt macht.

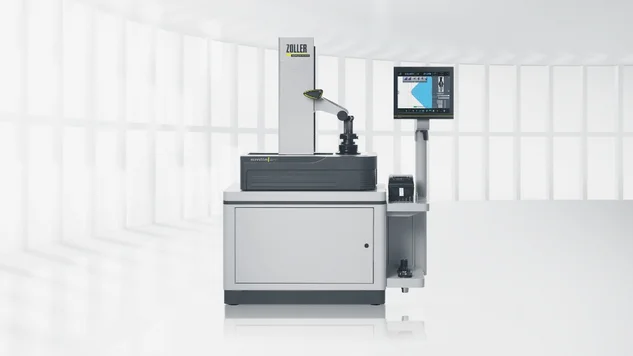

Profitieren Sie jetzt von unserem Einstiegspaket »smile 420 / pilot 4.0«.
