»smileCheck«
Kompaktní základní model
Více informací
Technické údaje
| »smileCheck« – Z420 | |
| Maximální délka nástroje Z | 420 mm |
| Maximální průměr nástroje D | 420/460/620 mm |
| Maximální průměr měřidla d | 70 mm |
| Rozsah pojezdu osy Y | ± 50 mm (volitelně) |
| Počet os | 3–4 |
| Výška H1 | 1750 mm |
| »smileCheck« – Z600 | ||
| Maximální délka nástroje Z | 600 mm | |
| Maximální průměr nástroje D | 420/460/620 mm | |
| Maximální průměr měřidla d | 70 mm | |
| Rozsah pojezdu osy Y | ± 50 mm (volitelně) | |
| Počet os | 3–4 | |
| Výška H1 | 1950 mm |
| »smileCheck« – Z800 | |
| Maximální délka nástroje Z | 800 mm |
| Maximální průměr nástroje D | 420/460/620 mm |
| Maximální průměr měřidla d | 70 mm |
| Rozsah pojezdu osy Y | ± 50 mm (volitelně) |
| Počet os | 3–4 |
| Výška H1 | 2150 mm |

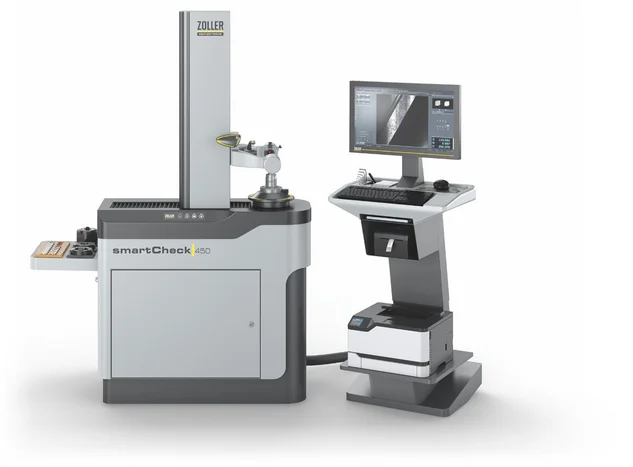

| »smartCheck 450« – Z450 | |
| Maximální délka nástroje Z | 450 mm |
| Maximální průměr nástroje D | 420/460/620 mm |
| Maximální průměr měřidla d | 70 mm |
| Rozsah pojezdu osy Y | ± 50 mm (volitelně) |
| Počet os | 3–4 |
| Výška H1 | 1750 mm |
| »smartCheck 450« – Z620 | ||
| Maximální délka nástroje Z | 620 mm | |
| Maximální průměr nástroje D | 420/460/620 mm | |
| Maximální průměr měřidla d | 70 mm | |
| Rozsah pojezdu osy Y | ± 50 mm (volitelně) | |
| Počet os | 3–4 | |
| Výška H1 | 1950 mm |
| »smartCheck 450« – Z820 | ||
| Maximální délka nástroje Z | 820 mm | |
| Maximální průměr nástroje D | 420/460/620 mm | |
| Maximální průměr měřidla d | 70 mm | |
| Rozsah pojezdu osy Y | ± 50 mm (volitelně) | |
| Počet os | 3–4 | |
| Výška H1 | 2150 mm |
| »smartCheck 600« – Z600 | |
| Maximální délka nástroje Z | 600 mm |
| Maximální průměr nástroje D | 560/600/660/800 mm |
| Maximální průměr měřidla d | 65/85 mm |
| Rozsah pohybu osy Y | ± 100 mm |
| Počet os | 3–4 |
| Výška H1 | 1936 mm |
| »smartCheck 600« – Z800 | |
| Maximální délka nástroje Z | 800 mm |
| Maximální průměr nástroje D | 560/600/660/800 mm |
| Maximální průměr měřidla d | 65/85 mm |
| Rozsah pohybu osy Y | ± 100 mm |
| Počet os | 3–4 |
| Výška H1 | 2136 mm |
| »smartCheck 600« – Z1000 | |
| Maximální délka nástroje Z | 1000 mm |
| Maximální průměr nástroje D | 560/600/660/800 mm |
| Maximální průměr měřidla d | 65/85 mm |
| Rozsah pohybu osy Y | ± 100 mm |
| Počet os | 3-4 |
| Výška H1 | 2336 mm |
| »smartCheck 600« – Z1200 | |
| Maximální délka nástroje Z | 1200 mm |
| Maximální průměr nástroje D | 560/600/660/800 mm |
| Maximální průměr měřidla d | 65/85 mm |
| Rozsah pojezdu osy Y | ± 100 mm |
| Počet os | 3–4 |
| Výška H1 | 2536 mm |
| »smartCheck 800« – Z600 | |
| Maximální délka nástroje Z | 600 mm |
| Maximální průměr nástroje D | 860/1000 mm |
| Maximální průměr měřidla d | 85 mm |
| Rozsah pohybu osy Y | – |
| Počet os | 3–4 |
| Výška H1 | 1936 mm |
| »smartCheck 800« – Z800 | |
| Maximální délka nástroje Z | 800 mm |
| Maximální průměr nástroje D | 860/1000 mm |
| Maximální průměr měřidla d | 85 mm |
| Rozsah pohybu osy Y | – |
| Počet os | 3–4 |
| Výška H1 | 2136 mm |
| »smartCheck 800« – Z1000 | |
| Maximální délka nástroje Z | 1000 mm |
| Maximální průměr nástroje D | 860/1000 mm |
| Maximální průměr měřidla d | 85 mm |
| Rozsah pojezdu osy Y | – |
| Počet os | 3–4 |
| Výška H1 | 2336 mm |
| »smartCheck 800« – Z1200 | |
| Maximální délka nástroje Z | 1200 mm |
| Maximální průměr nástroje D | 860/1000 mm |
| Maximální průměr měřidla d | 85 mm |
| Rozsah pohybu osy Y | – |
| Počet os | 3–4 |
| Výška H1 | 2536 mm |
Testování a měření: Vaše výhody
Zjistěte, jaké možnosti nabízí společnost ZOLLER v oblasti kontroly nástrojů. Od kontrol v rámci výrobního procesu přes špičkové analýzy až po SKP, drsnost povrchu a vytváření digitálních dvojčat.
