»smileCheck«
Kompaktowy model podstawowy
Dowiedz się więcej
Dane techniczne
| »smileCheck« – Z420 | |
| Maksymalna długość narzędzia Z | 420 mm |
| Maksymalna średnica narzędzia D | 420/460/620 mm |
| Maksymalna średnica wg Abbe'go d | 70 mm |
| Zakres przesuwu osi Y | ± 50 mm (opcjonalnie) |
| Liczba osi | 3–4 |
| Wysokość H1 | 1750 mm |
| »smileCheck« – Z600 | |
| Maksymalna długość narzędzia Z | 600 mm |
| Maksymalna średnica narzędzia D | 420/460/620 mm |
| Maksymalna średnica wg Abbe'go d | 70 mm |
| Zakres przesuwu osi Y | ± 50 mm (opcjonalnie) |
| Liczba osi | 3–4 |
| Wysokość H1 | 1950 mm |
| »smileCheck« – Z800 | |
| Maksymalna długość narzędzia Z | 800 mm |
| Maksymalna średnica narzędzia D | 420/460/620 mm |
| Maksymalna średnica wg Abbe'go d | 70 mm |
| Zakres przesuwu osi Y | ± 50 mm (opcjonalnie) |
| Liczba osi | 3–4 |
| Wysokość H1 | 2150 mm |

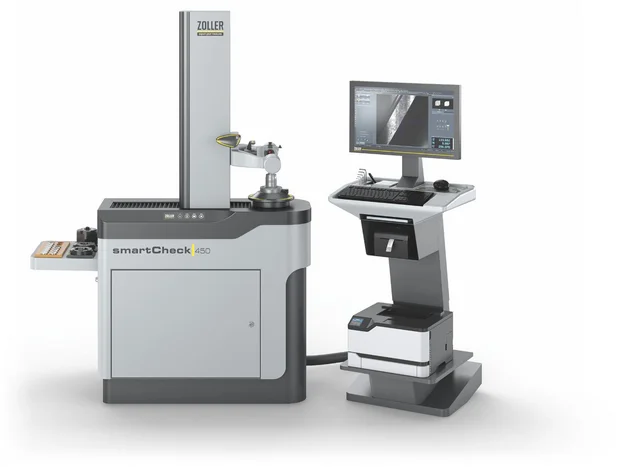

| »smartCheck 450« – Z450 | |
| Maksymalna długość narzędzia Z | 450 mm |
| Maksymalna średnica narzędzia D | 420/460/620 mm |
| Maksymalna średnica wg Abbe'go d | 70 mm |
| Zakres przesuwu osi Y | ± 50 mm (opcjonalnie) |
| Liczba osi | 3–4 |
| Wysokość H1 | 1750 mm |
| »smartCheck 450« – Z620 | |
| Maksymalna długość narzędzia Z | 620 mm |
| Maksymalna średnica narzędzia D | 420/460/620 mm |
| Maksymalna średnica wg Abbe'go d | 70 mm |
| Zakres przesuwu osi Y | ± 50 mm (opcjonalnie) |
| Liczba osi | 3–4 |
| Wysokość H1 | 1950 mm |
| »smartCheck 450« – Z820 | |
| Maksymalna długość narzędzia Z | 820 mm |
| Maksymalna średnica narzędzia D | 420/460/620 mm |
| Maksymalna średnica wg Abbe'go d | 70 mm |
| Zakres przesuwu osi Y | ± 50 mm (opcjonalnie) |
| Liczba osi | 3–4 |
| Wysokość H1 | 2150 mm |
| »smartCheck 600« – Z600 | |
| Maksymalna długość narzędzia Z | 600 mm |
| Maksymalna średnica narzędzia D | 560/600/660/800 mm |
| Maksymalna średnica wg Abbe'go d | 65/85 mm |
| Zakres przesuwu osi Y | ± 100 mm |
| Liczba osi | 3–4 |
| Wysokość H1 | 1936 mm |
| »smartCheck 600« – Z800 | |
| Maksymalna długość narzędzia Z | 800 mm |
| Maksymalna średnica narzędzia D | 560/600/660/800 mm |
| Maksymalna średnica wg Abbe'go d | 65/85 mm |
| Zakres przesuwu osi Y | ± 100 mm |
| Liczba osi | 3–4 |
| Wysokość H1 | 2136 mm |
| »smartCheck 600« – Z1000 | |
| Maksymalna długość narzędzia Z | 1000 mm |
| Maksymalna średnica narzędzia D | 560/600/660/800 mm |
| Maksymalna średnica wg Abbe'go d | 65/85 mm |
| Zakres przesuwu osi Y | ± 100 mm |
| Liczba osi | 3–4 |
| Wysokość H1 | 2336 mm |
| »smartCheck 600« – Z1200 | |
| Maksymalna długość narzędzia Z | 1200 mm |
| Maksymalna średnica narzędzia D | 560/600/660/800 mm |
| Maksymalna średnica wg Abbe'go d | 65/85 mm |
| Zakres przesuwu osi Y | ± 100 mm |
| Liczba osi | 3–4 |
| Wysokość H1 | 2536 mm |
| »smartCheck 800« – Z600 | |
| Maksymalna długość narzędzia Z | 600 mm |
| Maksymalna średnica narzędzia D | 860/1000 mm |
| Maksymalna średnica wg Abbe'go d | 85 mm |
| Zakres przesuwu osi Y | – |
| Liczba osi | 3–4 |
| Wysokość H1 | 1936 mm |
| »smartCheck 800« – Z800 | |
| Maksymalna długość narzędzia Z | 800 mm |
| Maksymalna średnica narzędzia D | 860/1000 mm |
| Maksymalna średnica wg Abbe'go d | 85 mm |
| Zakres przesuwu osi Y | – |
| Liczba osi | 3–4 |
| Wysokość H1 | 2136 mm |
| »smartCheck 800« – Z1000 | |
| Maksymalna długość narzędzia Z | 1000 mm |
| Maksymalna średnica narzędzia D | 860/1000 mm |
| Maksymalna średnica wg Abbe'go d | 85 mm |
| Zakres przesuwu osi Y | – |
| Liczba osi | 3–4 |
| Wysokość H1 | 2336 mm |
| »smartCheck 800« – Z1200 | |
| Maksymalna długość narzędzia Z | 1200 mm |
| Maksymalna średnica narzędzia D | 860/1000 mm |
| Maksymalna średnica wg Abbe'go d | 85 mm |
| Zakres przesuwu osi Y | – |
| Liczba osi | 3–4 |
| Wysokość H1 | 2536 mm |
Kontrola i pomiar: korzyści dla Państwa
Dowiedz się, jakie możliwości oferuje firma ZOLLER w zakresie kontroli narzędzia. Od kontroli w trakcie procesu produkcyjnego, przez zaawansowane analizy, aż po pomiary SKP, chropowatości oraz tworzenie cyfrowych bliźniaków.
