»smileCheck«
Modèle de base compact
En savoir plus
Données techniques
| »smileCheck« – Z420 | |
| Longueur maximale d'outil Z | 420 mm |
| Diamètre maximal d'outil D | 420/460/620 mm |
| Diamètre maximal de la jauge d'épaisseur d | 70 mm |
| Zone de déplacement axe Y | ± 50 mm (en option) |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 1750 mm |
| »smileCheck« – Z600 | |
| Longueur maximale d'outil Z | 600 mm |
| Diamètre maximal d'outil D | 420/460/620 mm |
| Diamètre maximal de la jauge d'épaisseur d | 70 mm |
| Zone de déplacement axe Y | ± 50 mm (en option) |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 1 950 mm |
| »smileCheck« – Z800 | |
| Longueur maximale d'outil Z | 800 mm |
| Diamètre d'outil maximal D | 420/460/620 mm |
| Diamètre maximal de la jauge d'épaisseur d | 70 mm |
| Zone de déplacement axe Y | ± 50 mm (en option) |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 2 150 mm |

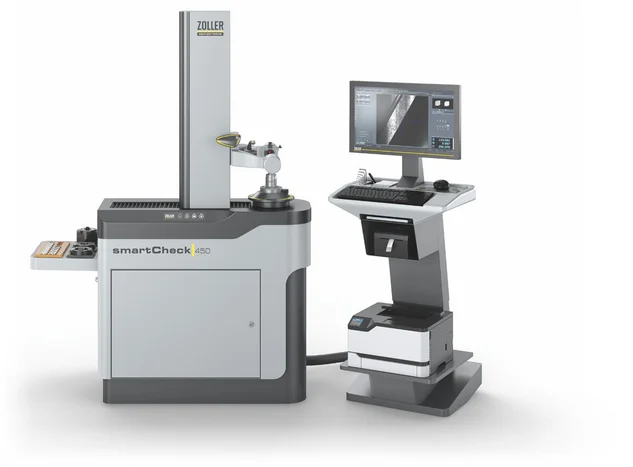

| »smartCheck 450« – Z450 | |
| Longueur maximale d'outil Z | 450 mm |
| Diamètre d'outil maximal D | 420/460/620 mm |
| Diamètre maximal de la jauge d'épaisseur d | 70 mm |
| Zone de déplacement axe Y | ± 50 mm (en option) |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 1750 mm |
| »smartCheck 450« – Z620 | |
| Longueur maximale de l'outil Z | 620 mm |
| Diamètre d'outil maximal D | 420/460/620 mm |
| Diamètre maximal de la jauge d'épaisseur d | 70 mm |
| Zone de déplacement axe Y | ± 50 mm (en option) |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 1 950 mm |
| »smartCheck 450« – Z820 | |
| Longueur maximale d'outil Z | 820 mm |
| Diamètre d'outil maximal D | 420/460/620 mm |
| Diamètre maximal de la jauge à mâchoires d | 70 mm |
| Zone de déplacement axe Y | ± 50 mm (en option) |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 2 150 mm |
| »smartCheck 600« – Z600 | |
| Longueur maximale de l'outil Z | 600 mm |
| Diamètre maximal d'outil D | 560/600/660/800 mm |
| Diamètre maximal de la jauge d'ouverture d | 65/85 mm |
| Zone de déplacement axe Y | ± 100 mm |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 1 936 mm |
| »smartCheck 600« – Z800 | |
| Longueur maximale de l'outil Z | 800 mm |
| Diamètre maximal d'outil D | 560/600/660/800 mm |
| Diamètre maximal de la jauge d'ouverture d | 65/85 mm |
| Zone de déplacement de l'axe Y | ± 100 mm |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 2 136 mm |
| »smartCheck 600« – Z1000 | |
| Longueur maximale de l'outil Z | 1000 mm |
| Diamètre maximal d'outil D | 560/600/660/800 mm |
| Diamètre maximal de la jauge d'ouverture d | 65/85 mm |
| Zone de déplacement axe Y | ± 100 mm |
| Nombre d'axes | 3-4 |
| Hauteur H1 | 2 336 mm |
| »smartCheck 600« – Z1200 | |
| Longueur maximale de l'outil Z | 1200 mm |
| Diamètre maximal d'outil D | 560/600/660/800 mm |
| Diamètre maximal de la jauge d'ouverture d | 65/85 mm |
| Zone de déplacement de l'axe Y | ± 100 mm |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 2 536 mm |
| »smartCheck 800« – Z600 | |
| Longueur maximale d'outil Z | 600 mm |
| Diamètre maximal d'outil D | 860/1 000 mm |
| Diamètre maximal de la jauge d'épaisseur d | 85 mm |
| Zone de déplacement axe Y | – |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 1 936 mm |
| »smartCheck 800« – Z800 | |
| Longueur d'outil maximale Z | 800 mm |
| Diamètre d'outil maximal D | 860/1 000 mm |
| Diamètre maximal de la jauge à mâchoires d | 85 mm |
| Zone de déplacement axe Y | – |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 2 136 mm |
| »smartCheck 800« – Z1000 | |
| Longueur maximale d'outil Z | 1000 mm |
| Diamètre d'outil maximal D | 860/1 000 mm |
| Diamètre maximal de la jauge à mâchoires d | 85 mm |
| Zone de déplacement axe Y | – |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 2 336 mm |
| »smartCheck 800« – Z1200 | |
| Longueur maximale de l'outil Z | 1200 mm |
| Diamètre d'outil maximal D | 860/1 000 mm |
| Diamètre maximal de la jauge d'épaisseur d | 85 mm |
| Zone de déplacement axe Y | – |
| Nombre d'axes | 3–4 |
| Hauteur H1 | 2 536 mm |
Contrôler et mesurer : vos avantages
Découvrez tout ce qui est possible avec ZOLLER en matière de contrôle d'outil. Contrôles proches du processus ou analyses haut de gamme, jusqu'à la préparation des arêtes de coupe, la rugosité et à la création de jumeaux numériques.
