»toolBalancer«

Wir stehen für smarten Fortschritt

Mit optimal und hochpräzise gewuchteten Werkzeugen erreichen Sie höhere Werkzeugstandzeiten, eine längere Spindellaufzeit und eine bessere Oberflächengüte Ihrer Bauteile. Mit »toolBalancer« bringen Sie nicht nur Ihre Werkzeuge, sondern Ihre gesamte Fertigung in die perfekte Balance aus Nachhaltigkeit, Effizienz und Fortschritt.

Jetzt anfragen

Augmented Reality · 3D

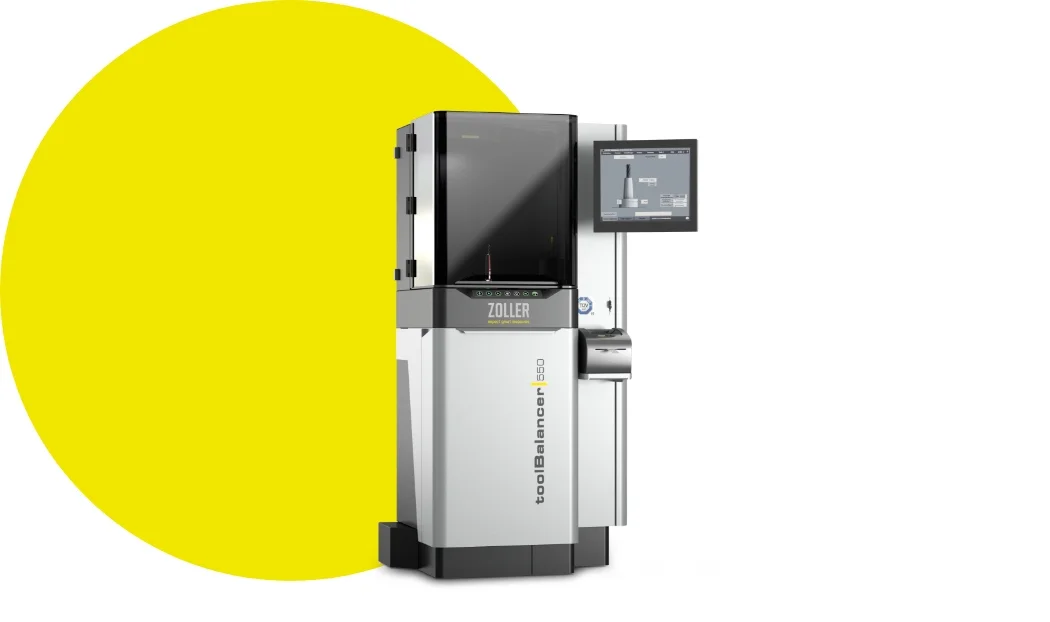

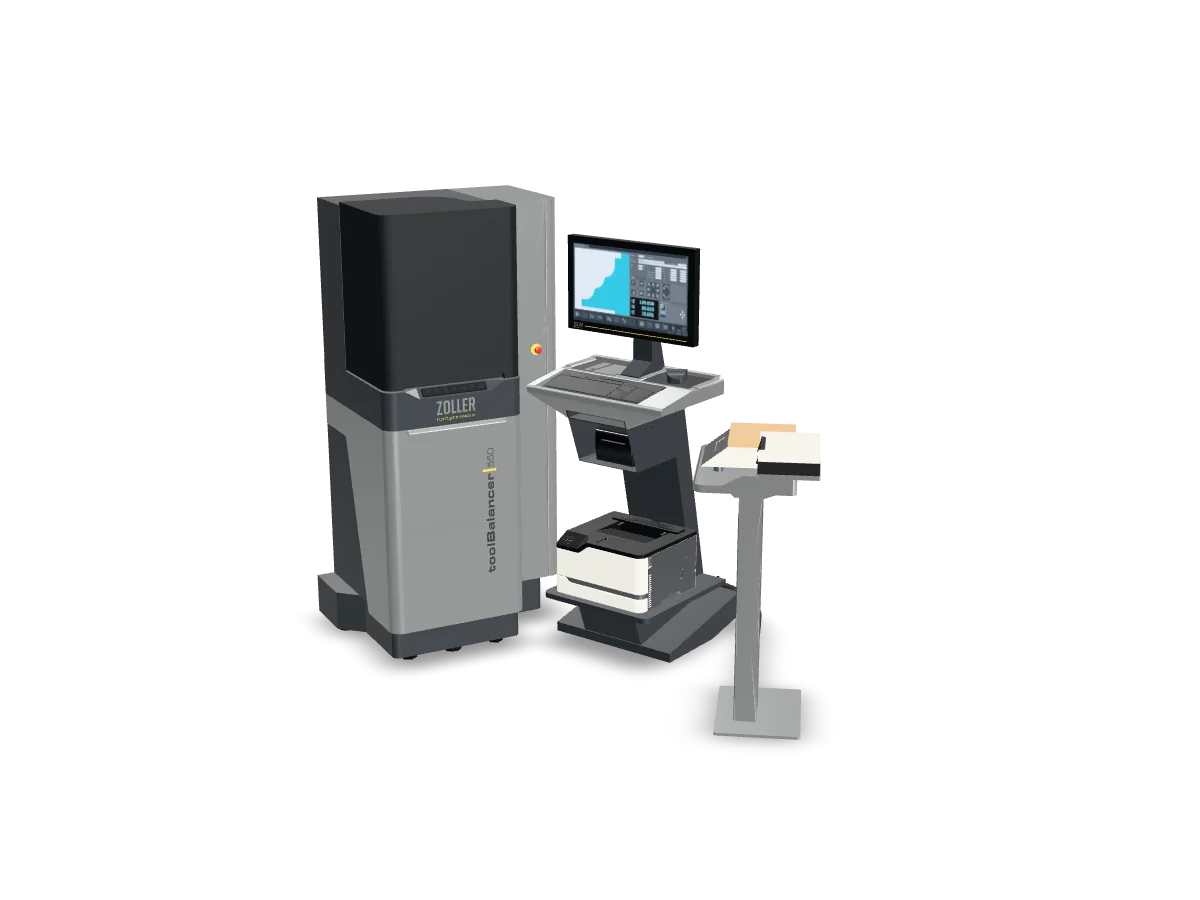

»toolBalancer 550« in Originalgröße – bei Ihnen in der Halle

Per Augmented Reality steht das Gerät maßstabsgetreu dort, wo es später arbeiten soll: umrunden, Platz und Wege prüfen, bevor Sie bestellen. Am Rechner drehen und zoomen Sie das CAD-Modell direkt hier.

Breite: 1,54 m
Tiefe: 2,02 m
Höhe: 1,73 m
Stellfläche: 3,11 m²

Außenmaße des CAD-Modells in dieser Ausstattung – je nach Konfiguration abweichend.

Werkzeugraum-Planer

Die einzigartige Balance aus Funktionalität und Ergonomie für exakte Messergebnisse: Das ist Präzision und zertifizierte Sicherheit für Ihre Fertigung.

Frank Hartstein, Teil des Teams Produktentwicklung »toolBalancer«

Wir, das Technologie-Unternehmen ZOLLER, fokussieren unsere Erfahrungen und Kompetenzen für diese Produkt-Neuentwicklung, setzen damit einen weiteren Meilenstein und komplettieren das ZOLLER-Produktportfolio. Typisch ZOLLER: Alles aus einer Hand.

Christoph Zoller, Geschäftsführer

Die perfekte Kombination aus Design, Ergonomie und technologischer Intelligenz. Die ZOLLER-Lösung mit zertifizierter Sicherheit für eine ressourcenschonende Anwendung in Ihrer Fertigung.

Alexander Zoller, Geschäftsführer

TÜV- und UL/CSA-geprüft

500 kg massive Basis

Beste Wuchtergebnisse: < 0,4 gmm

Das High-Performance-Zusammenspiel

Sicherheitshaube »twinPanel«

Entspricht der DIN ISO 21940-23 Klasse C60 für maximale Sicherheit.

Die innenliegende „Opferscheibe“ nimmt Schmutz durch z. B. Reste von Kühlschmierstoffen und Beschädigungen durch Bauteilablösung auf. Damit wird der sehr wichtige und häufig nicht beachtete Prozess der Schutzscheibenalterung, der durch den täglichen Gebrauch entsteht, berücksichtigt. Durch einen schnellen und kostengünstigen Wechsel der Opferscheibe wird durch das ZOLLER »twinPanel« die Sicherheit Ihrer Bedienerinnen und Bediener dauerhaft garantiert.

Hochgenauigkeitsspindel

Nimmt mit einem entsprechenden Wuchtadapter nahezu jede Werkzeugaufnahme auf. Die Spindel dreht das Werkzeug abhängig vom Gewicht mit einer variabel einstellbaren Drehzahl von 400 bis max. 1200 Umdrehungen pro Minute und misst die Unwucht mit einer Genauigkeit von < 0,4 gmm.

Bei der Konstruktion der Hochgenauigkeitsspindel legte ZOLLER einen besonderen Fokus auf den sicheren und zertifizierten Adapter-Wechselprozess. Durch ein besonderes Designelement werden Unfälle und Beschädigungen durch in der Spindel nicht verschraubte Wuchtadapter vermieden.

Adapter-Ablagefach

Adapter-Ablagefach mit schwenkbarer Frontklappe

Drei Ablageplätze für einen ergonomischen, rückenschonenden und schnellen Adapterwechsel ohne Kniebeugen.

Gabelaussparung

Für eine flexible Aufstellung und einfachen Transport des »toolBalancer« in Ihrer Fertigung mithilfe eines Hubwagens.

ZOLLER-Bediensoftware

Einfache ZOLLER-Bediensoftware

Die strukturierte, grafische Darstellung leitet die Bedienerin und den Bediener intuitiv durch den Mess- und Wuchtablauf.

Das Einrichten der Maschine erfolgt durch die Eingabe der Werkzeug-Geometriedaten. Alle Daten werden in der Datenbank gespeichert und stehen auch zu einem späteren Zeitpunkt wieder zur Verfügung.

Bedieneinheit »cockpit«

Separate Bedieneinheit »cockpit«

Ist in Höhe und Position sowie der Monitor in der Neigung verstellbar, lässt sich einfach auf die gewünschte Position verschieben und gestaltet so das Bedienen der Software maximal komfortabel.

Neben der Touch-Bedienung bietet das »cockpit« die Eingabemöglichkeit per Maus und Tastatur sowie Ablagen für Etiketten- und Laserdrucker, Hand-Scanner und Werkzeuge wie z. B. Inbus-Schlüssel.

Sicher und schnell zum Ziel

»toolBalancer« macht das Werkzeugwuchten besonders einfach: dank ergonomisch designter Sicherheitshaube »twinPanel«, komfortabler Folientastatur, Ablagefach für Wuchtadapter und Ablagen im großen Arbeitsraum.

Die ZOLLER-Bediensoftware mit der strukturierten grafischen Darstellung leitet die Bedienerin und den Bediener intuitiv durch den Mess- und Wuchtablauf. Über entsprechende Software-Optionen stehen alle Wuchtapplikationen auf 1 bis 2 Wuchtebenen zur Verfügung, wie Festortausgleich mit Wuchtschrauben oder der Einsatz von Wuchtringen oder Wuchten durch Materialabtrag wie Bohren oder Fräsen.

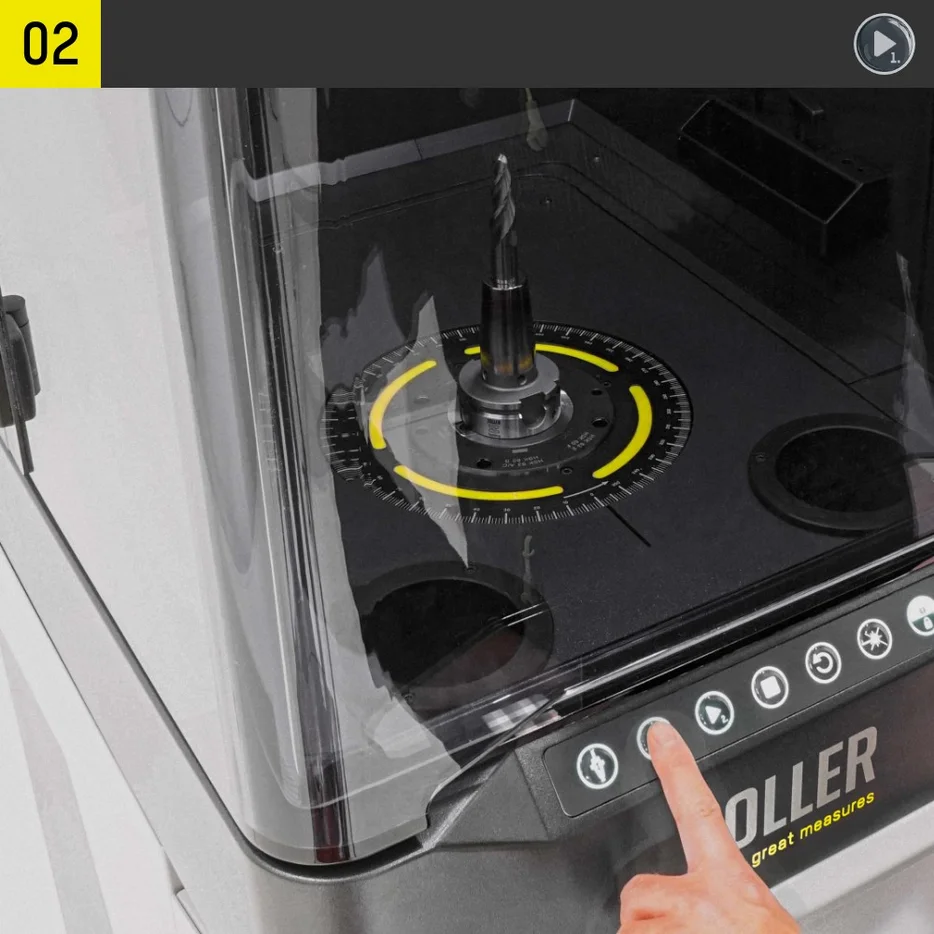

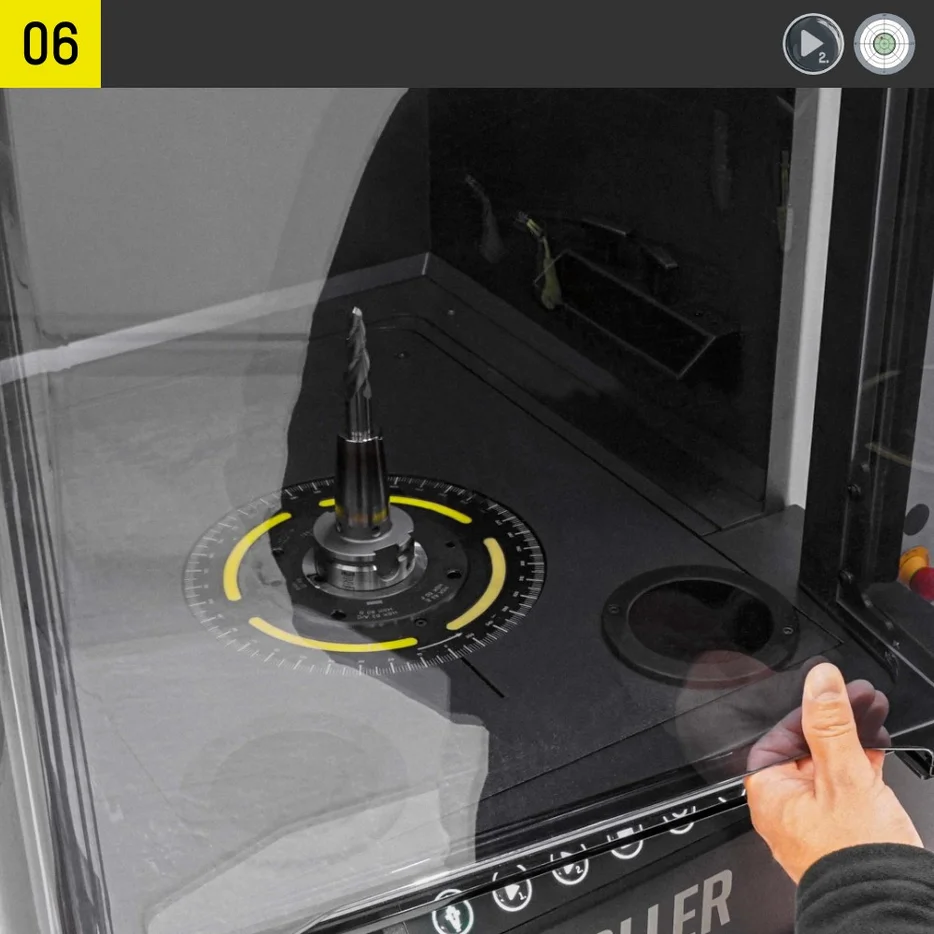

Haube öffnen, Spannung lösen,
Werkzeug um 180° drehen und spannen

Haube öffnen,

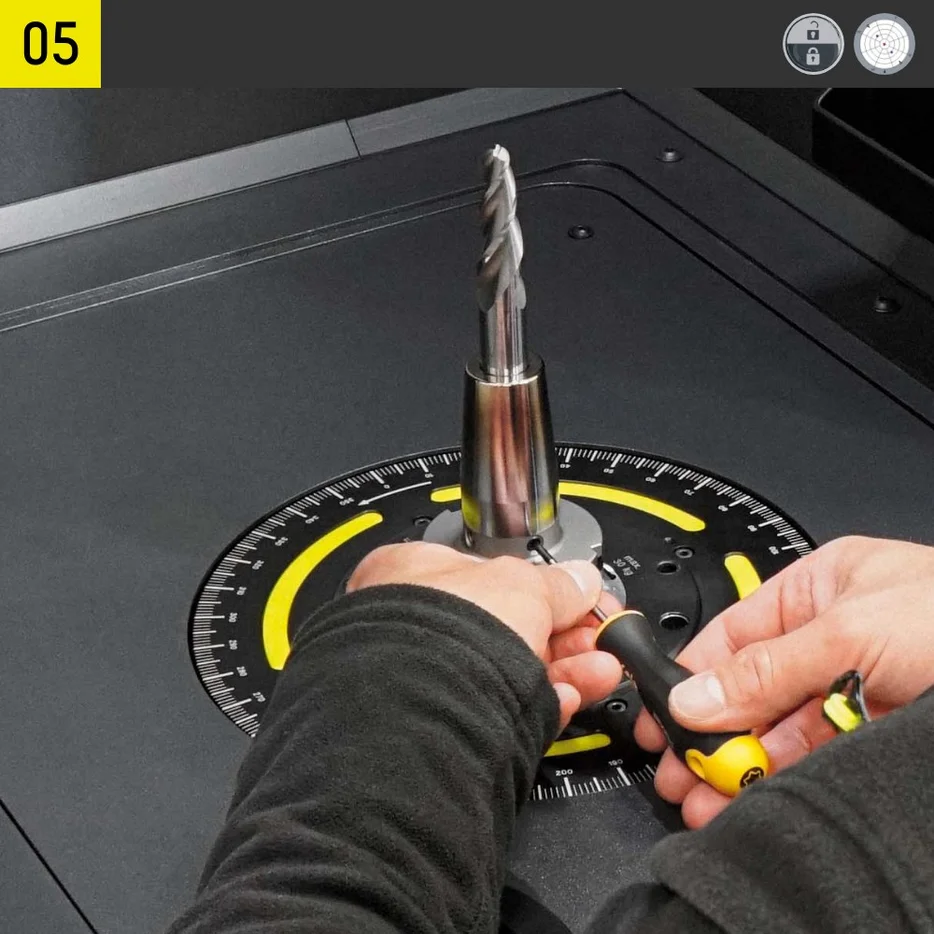

Unwucht korrigieren (z. B. durch Wuchtschrauben)

Haube öffnen,

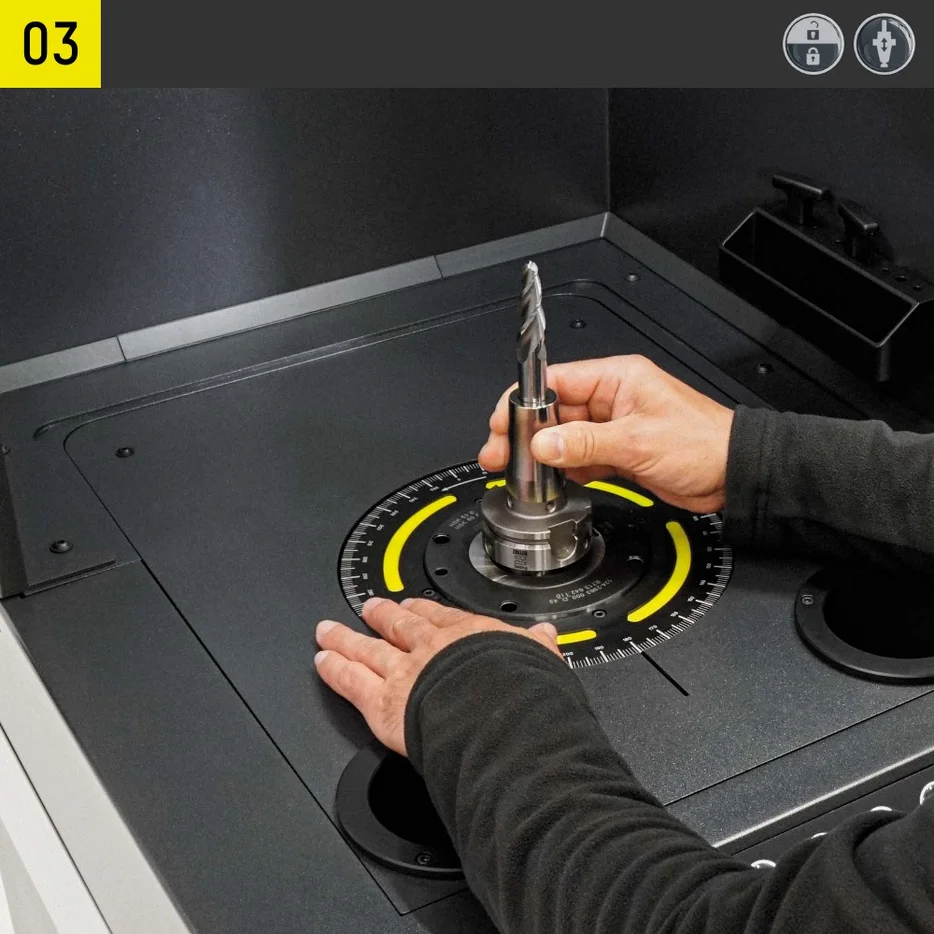

Werkzeug einsetzen und spannen

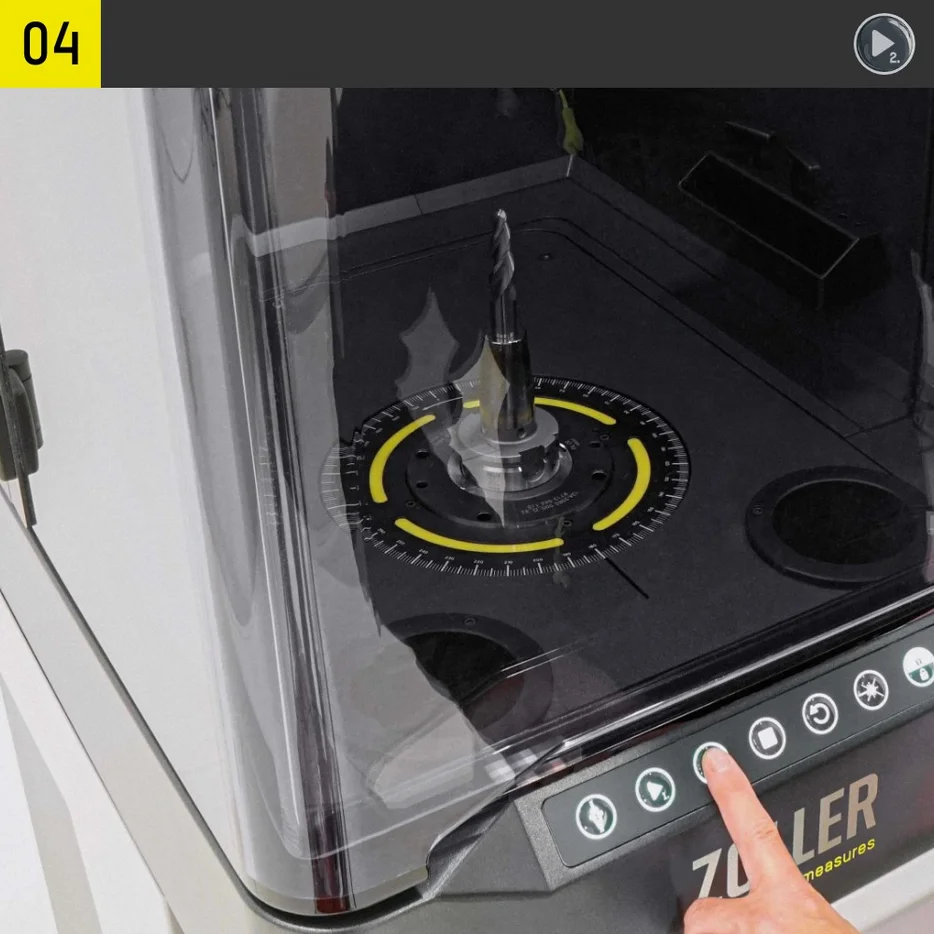

Haube schließen und Lauf 1 starten

Haube schließen und Lauf 2 starten

Haube schließen und Kontrolllauf starten,
Messergebnis Kontrolllauf

Unsere Adapter, zuverlässig und genau

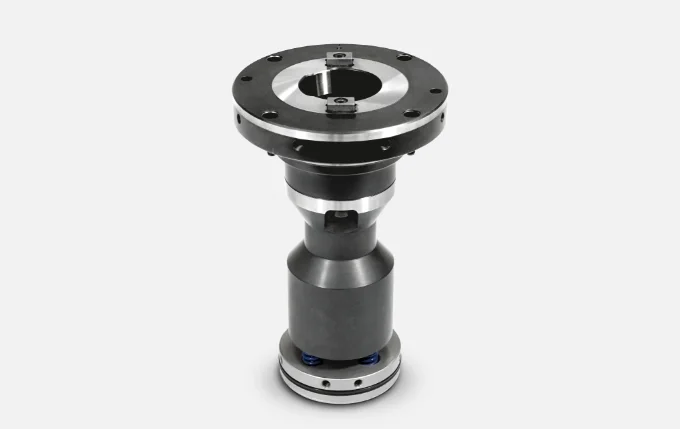

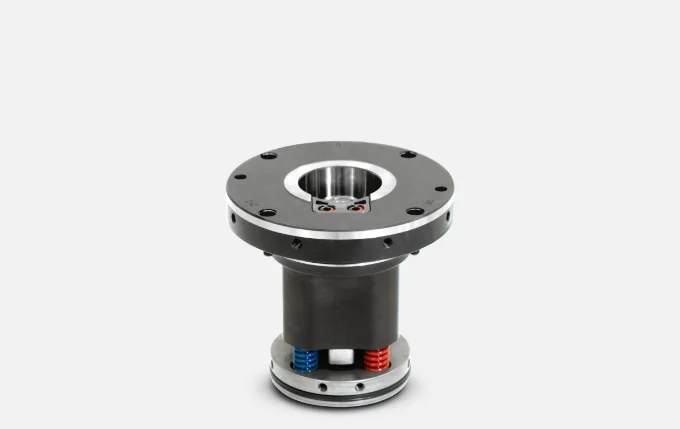

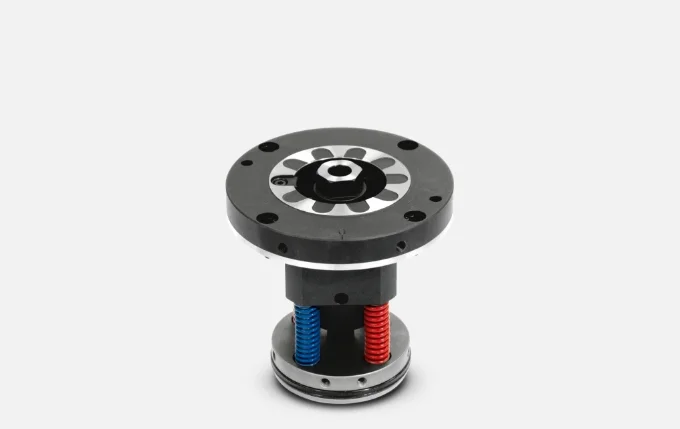

Die Auswahl der hochpräzisen ZOLLER-Wuchtadapter mit ihrer einzigartigen Konstruktion erlaubt Ihnen das kraftbetätigte und vor allem sichere Spannen von SK-, HSK- und Polygonschaftkegel-Aufnahmen in bisher unerreichter Wiederholpräzision.

Weitere Adapter auf Anfrage.

Kontakt aufnehmen

Aus der Mitte zur höchsten Präzision

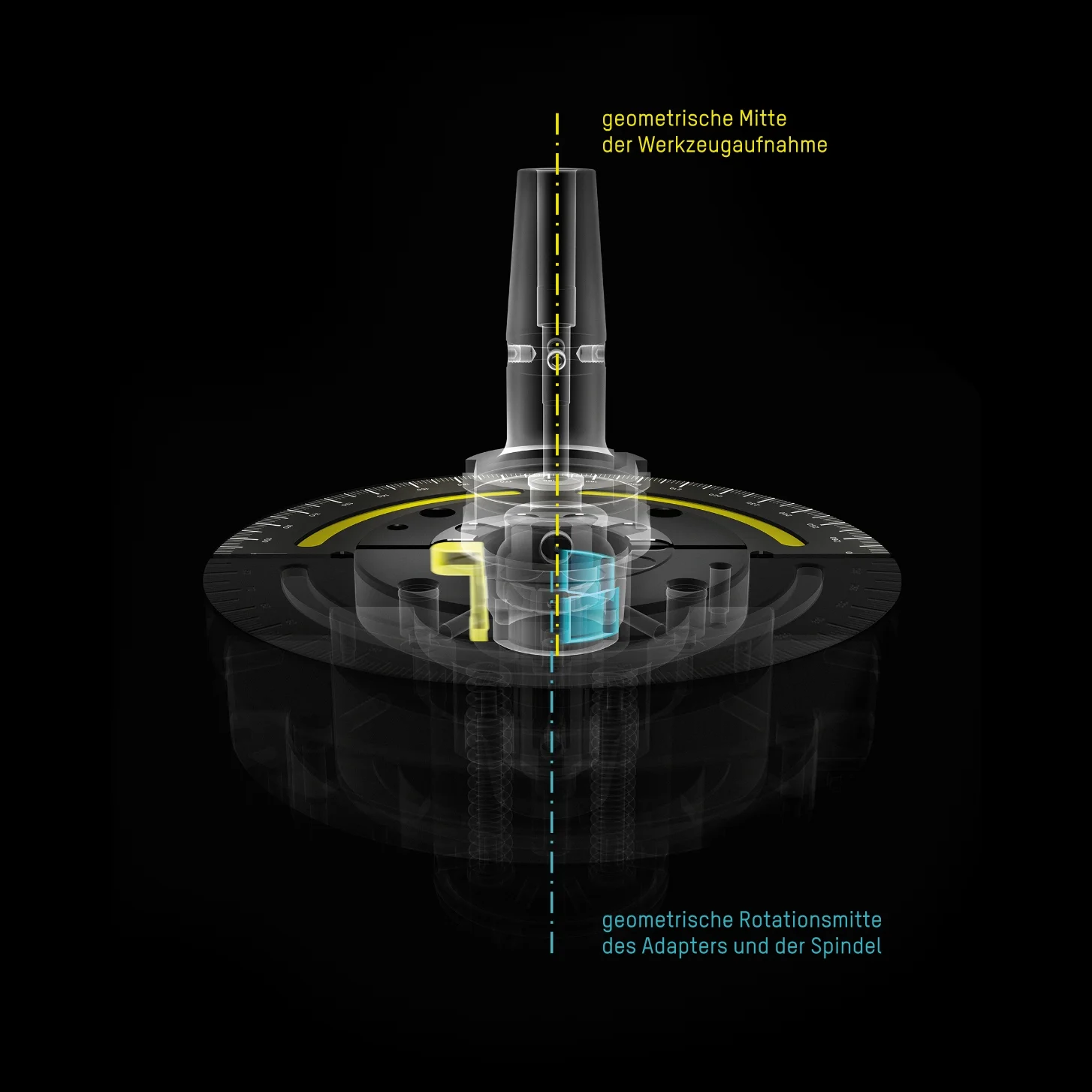

Eine Unwucht an Werkzeugen entsteht durch eine asymmetrische Bauweise und die damit einhergehende asymmetrische Massenverteilung. Der ZOLLER »toolBalancer« löst Gleiches mit Gleichem und setzt bei der Vermessung und Auswuchtung Ihrer Werkzeuge auf einen bewussten Mittenversatz im Wuchtadapter.

Der Wuchtadapter mit Mittenversatz ist mit einer Zweipunktanlage und einem Druckstück konstruiert. Diese führen zu einem großen und besser messbaren Sensorsignal und garantieren, besonders bei hoher Wuchtgüte und kleiner Unwucht, hochpräzise Wuchtergebnisse.

Mehr erfahren

Mittenversatz

Durch eine definierte Verschiebung der Werkzeugaufnahme durch das Druckstück in Richtung der Anlageflächen entsteht der Mittenversatz für eine hohe Reproduzierbarkeit der Ergebnisse.

Festpunktanlage

Für eine hohe Reproduzierbarkeit: An den Anlageflächen des Wuchtadapters liegen die Werkzeugaufnahmen fest an.

Druckstück

Das Druckstück drückt den Kegel der Werkzeugaufnahmen spielfrei gegen die Anlageflächen des Wuchtadapters.

Wuchten bedeutet Ruhe für Werkzeuge

Wenn rotierende Werkzeuge nicht rund laufen, entstehen Schwingungen. Diese können schon bei geringen Drehzahlen zu höherem Werkzeugverschleiß, Qualitätseinbußen an Oberflächen und Zusatzbelastungen an den Maschinenspindeln führen. Lassen Sie Ihre Werkzeuge deshalb regelmäßig Station an einem Wuchtgerät von ZOLLER machen.

Erfahren Sie mehr über die Vorteile der ZOLLER Solution Wuchten.

Mehr über Wuchttechnik
