»toolBalancer«

Opowiadamy się za inteligentnym postępem

Dzięki optymalnie i z najwyższą precyzją wyważonym narzędziom osiągniesz dłuższą żywotność narzędzi, dłuższy czas pracy wrzeciona oraz lepszą jakość powierzchni Twoich elementów. Dzięki »toolBalancer« zapewnisz nie tylko swoim narzędziom, ale i całej produkcji idealną równowagę między zrównoważonym rozwojem, wydajnością i postępem.

Zapytaj teraz

Rozszerzona rzeczywistość · 3D

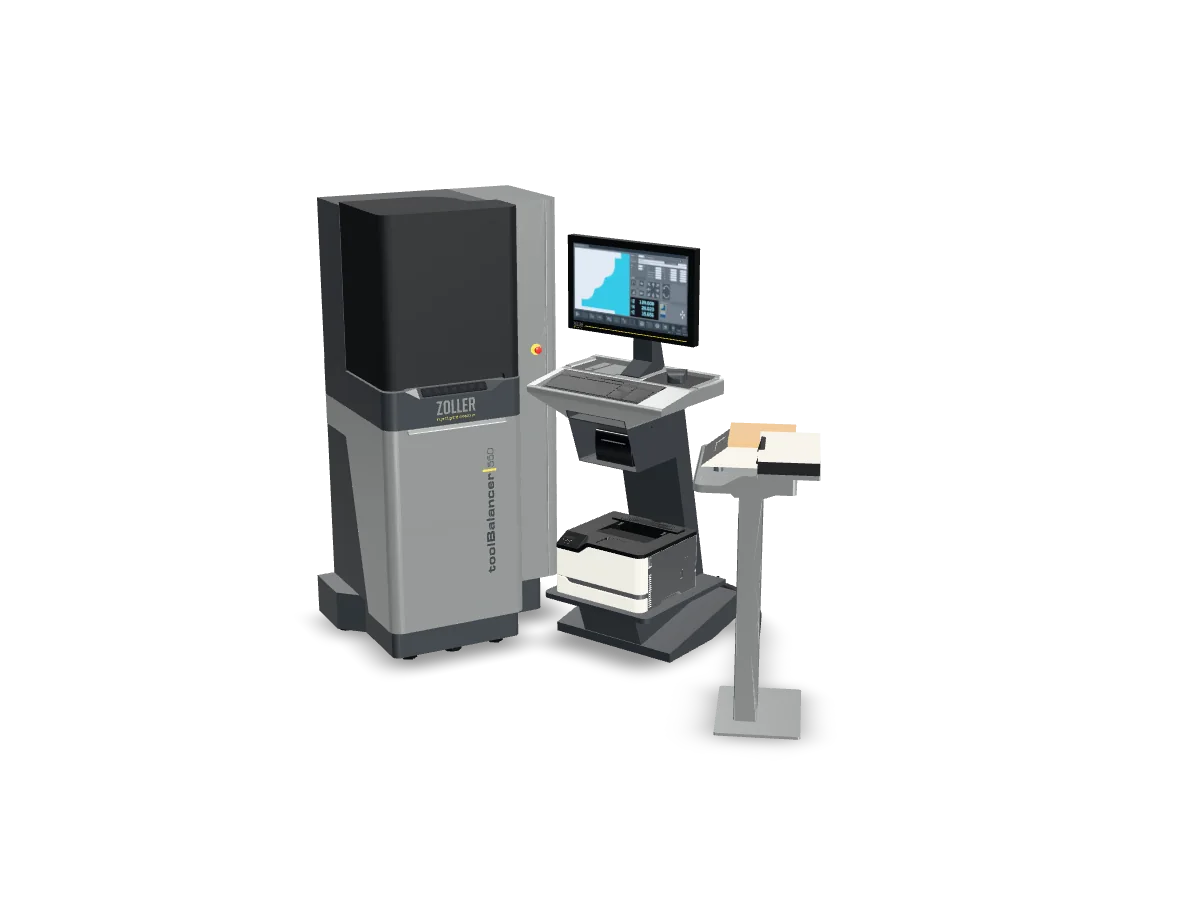

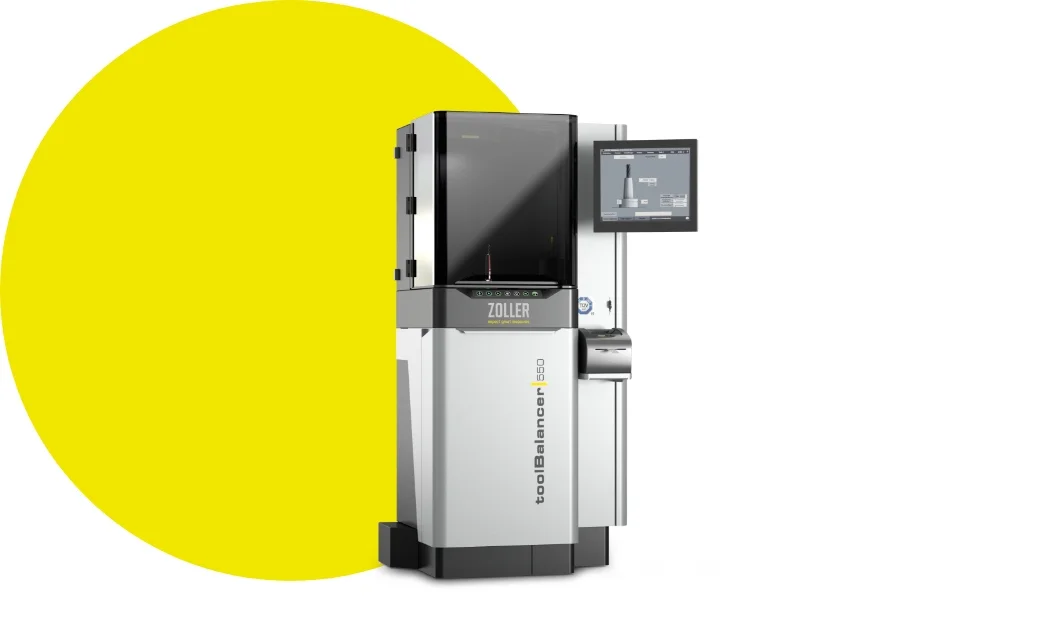

»toolBalancer 550« w rzeczywistym rozmiarze – w Państwa hali

Dzięki rozszerzonej rzeczywistości urządzenie pojawia się w skali 1:1 dokładnie tam, gdzie będzie pracować: można je obejść i sprawdzić miejsce oraz dostęp jeszcze przed zamówieniem. Na komputerze model CAD można obracać i powiększać bezpośrednio tutaj.

Szerokość: 1,54 m
Głębokość: 2,02 m
Wysokość: 1,73 m
Powierzchnia zabudowy: 3,11 m²

Wymiary zewnętrzne modelu CAD w tej konfiguracji – mogą się różnić w zależności od wyposażenia.

Planer narzędziowni

Wyjątkowa równowaga między funkcjonalnością a ergonomią zapewniająca dokładne wyniki pomiarów: to właśnie precyzja i certyfikowane bezpieczeństwo dla Państwa produkcji.

Frank Hartstein, członek zespołu ds. rozwoju produktu »toolBalancer«

My, firma technologiczna ZOLLER, skupiliśmy nasze doświadczenie i kompetencje na opracowaniu tego nowego produktu, wyznaczając w ten sposób kolejny kamień milowy i uzupełniając ofertę produktów ZOLLER. Typowe dla ZOLLER: wszystko z jednej ręki.

Christoph Zoller, dyrektor zarządzający

Idealne połączenie wzornictwa, ergonomii i zaawansowanych rozwiązań technologicznych. Rozwiązanie firmy ZOLLER z certyfikatem bezpieczeństwa, zapewniające oszczędne wykorzystanie zasobów w Państwa zakładzie produkcyjnym.

Alexander Zoller, dyrektor zarządzający

Certyfikaty TÜV i UL/CSA

Solidna podstawa o nośności 500 kg

Najlepsze wyniki wyważania: < 0,4 gmm

Współpraca na najwyższym poziomie

Osłona zabezpieczająca »twinPanel«

Zgodna z normą DIN ISO 21940-23 klasa C60, zapewniającą maksymalne bezpieczeństwo.

Wewnętrzna „szyba ochronna” pochłania zanieczyszczenia, np. resztki chłodziwa, oraz uszkodzenia spowodowane odrywaniem się elementów. W ten sposób uwzględniono bardzo ważny i często pomijany proces starzenia się szyby ochronnej, wynikający z codziennego użytkowania. Dzięki szybkiej i niedrogiej wymianie szyby ofiarnej system ZOLLER »twinPanel« trwale gwarantuje bezpieczeństwo operatorów.

Wrzeciono o wysokiej dokładności

Dzięki odpowiedniemu adapterowi wyważającemu pasuje do niemal każdego uchwytu narzędziowego. Wrzeciono obraca narzędzie, w zależności od jego masy, z regulowaną prędkością obrotową w zakresie od 400 do maks. 1200 obrotów na minutę i mierzy niewyważenie z dokładnością < 0,4 gmm.

Podczas projektowania wrzeciona o wysokiej dokładności firma ZOLLER położyła szczególny nacisk na bezpieczny i certyfikowany proces wymiany adapterów. Specjalny element konstrukcyjny zapobiega wypadkom i uszkodzeniom spowodowanym przez adaptery wyważające, które nie są przykręcone do wrzeciona.

Schowek na adaptery

Schowek na adaptery z odchylaną klapką przednią

Trzy miejsca na adaptery umożliwiające ergonomiczną, nieobciążającą pleców i szybką wymianę adapterów bez konieczności schylania się.

Wgłębienie na widelec

Wgłębienie na widły

Umożliwia elastyczne ustawienie i łatwy transport urządzenia »toolBalancer« w zakładzie produkcyjnym za pomocą wózka podnośnikowego.

Oprogramowanie obsługowe ZOLLER

Proste oprogramowanie obsługowe firmy ZOLLER

Przejrzysta, graficzna prezentacja w intuicyjny sposób prowadzi operatora przez proces pomiaru i wyważania.

Konfiguracja maszyny odbywa się poprzez wprowadzenie danych dotyczących geometrii narzędzia. Wszystkie dane są zapisywane w bazie danych i pozostają dostępne również w późniejszym terminie.

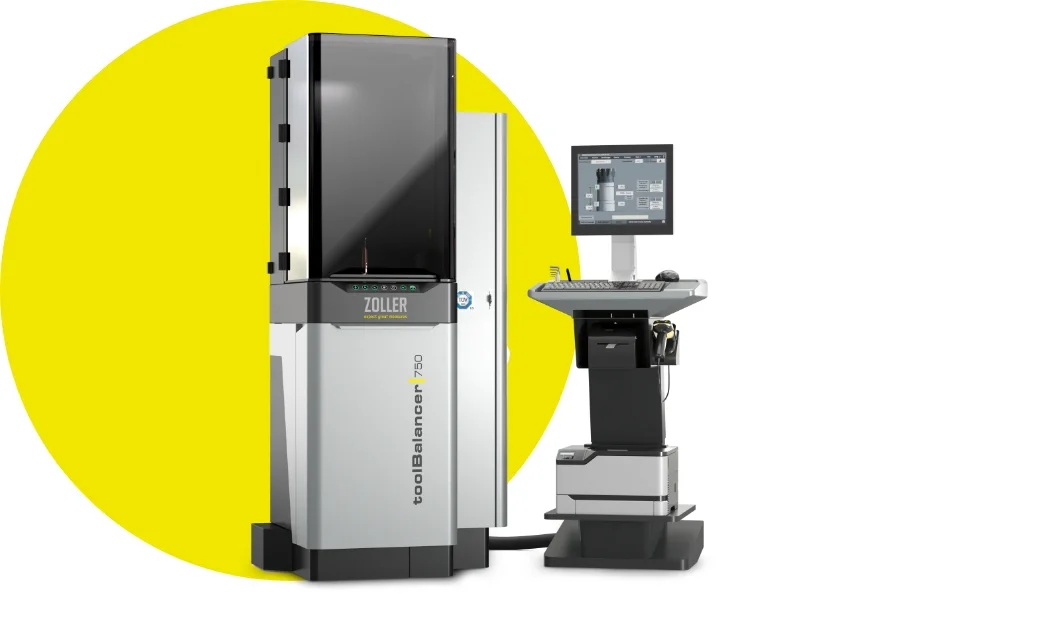

Panel sterowania w »cockpit«

Oddzielny panel sterowania »„cockpit”«

Można regulować jego wysokość i położenie, a także nachylenie monitora; można go łatwo przesuwać do żądanej pozycji, co zapewnia maksymalny komfort obsługi oprogramowania.

Oprócz obsługi dotykowej panel »sterowania« oferuje możliwość wprowadzania danych za pomocą myszy i klawiatury, a także półki na drukarki etykiet i drukarki laserowe, skanery ręczne oraz narzędzia, takie jak np. klucze imbusowe.

Bezpiecznie i szybko do celu

»toolBalancer« sprawia, że wyważanie narzędzi jest wyjątkowo proste: dzięki ergonomicznej osłonie zabezpieczającej »twinPanel«, wygodnej klawiaturze membranowej, schowkowi na adaptery wyważające oraz półkom w przestronnej komorze roboczej.

Oprogramowanie obsługowe ZOLLER z przejrzystą grafiką w intuicyjny sposób prowadzi operatora przez proces pomiaru i wyważania. Dzięki odpowiednim opcjom oprogramowania dostępne są wszystkie aplikacje wyważania na 1 lub 2 poziomach wyważania, takie jak kompensacja w stałym położeniu za pomocą śrub wyważających, stosowanie pierścieni wyważających lub wyważanie poprzez usuwanie materiału, np. wiercenie lub frezowanie.

Otworzyć pokrywę, zwolnić naprężenie,
obrócić narzędzie o 180° i dokręcić

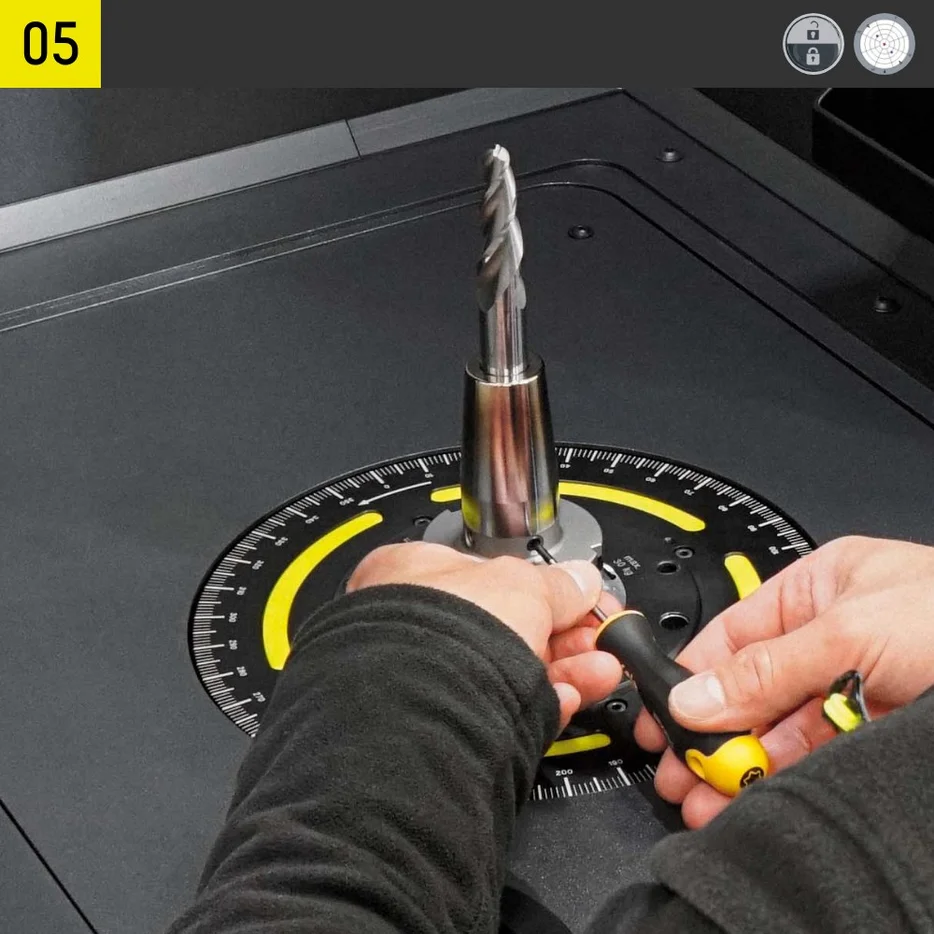

Otworzyć pokrywę,
skorygować niewyważenie (np. za pomocą śrub wyważających)

Otworzyć pokrywę,
włożyć narzędzie i je zamocować

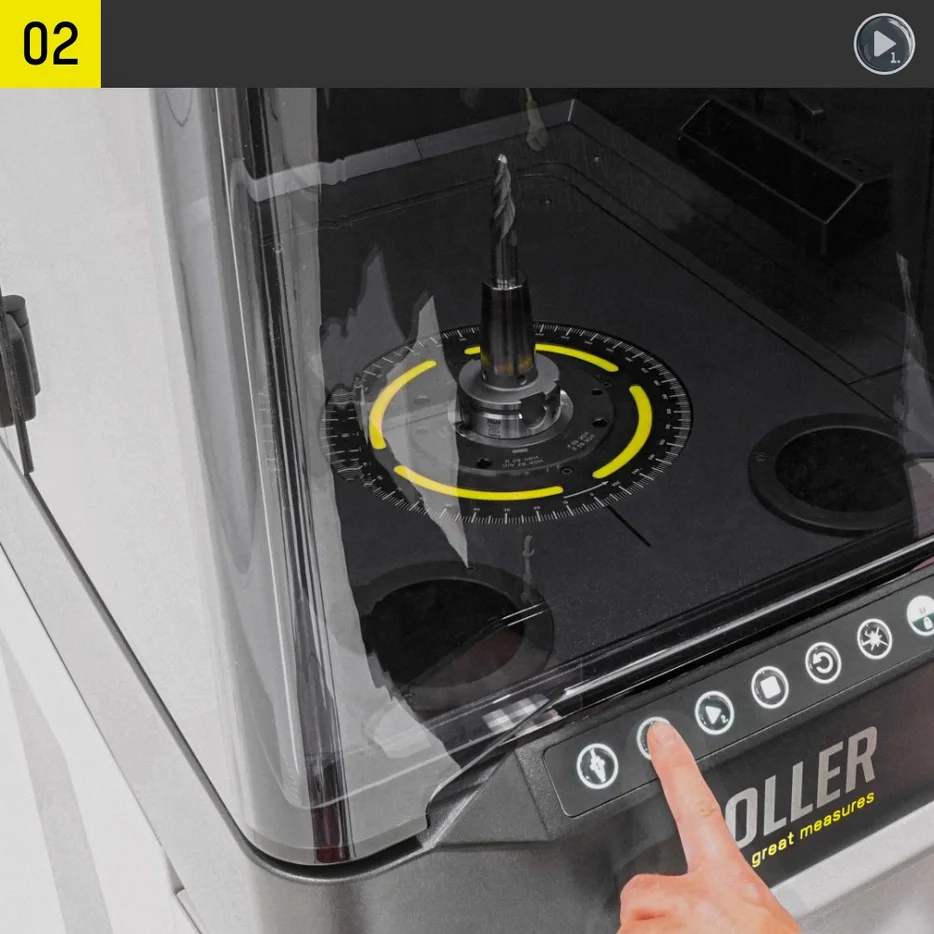

Zamknąć osłonę i uruchomić przebieg 1

Zamknąć pokrywę i rozpocząć bieg 2

Zamknąć pokrywę i uruchomić cykl kontrolny,
wynik pomiaru w cyklu kontrolnym

Nasze adaptery – niezawodne i precyzyjne

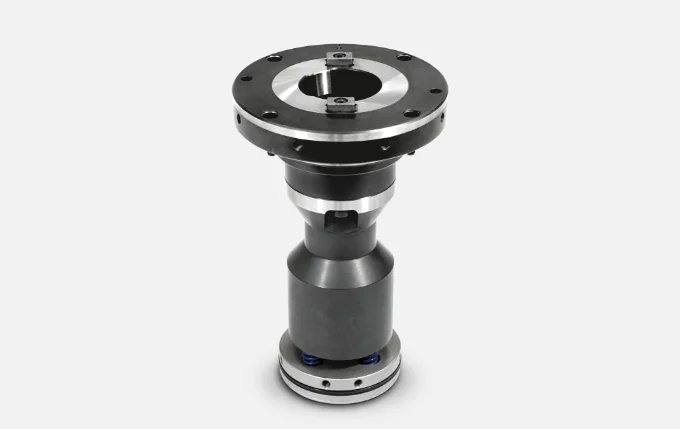

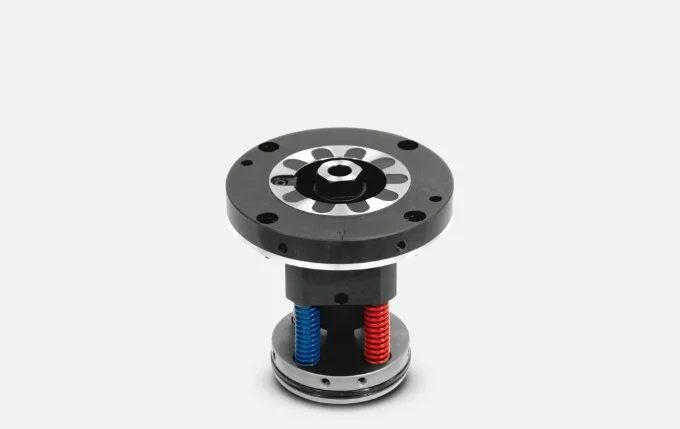

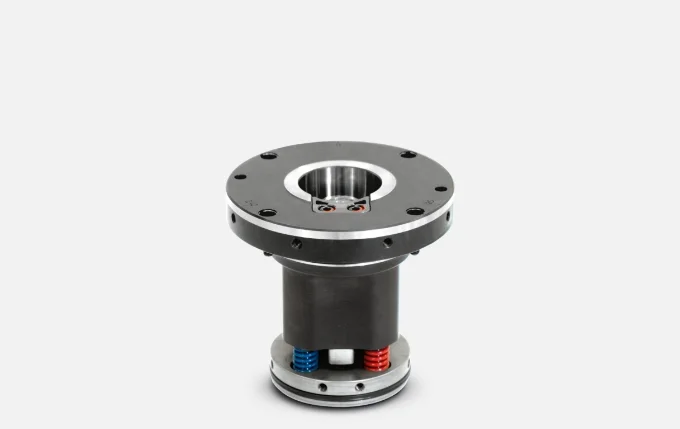

Asortyment precyzyjnych adapterów wyważających firmy ZOLLER, charakteryzujących się unikalną konstrukcją, umożliwia mechaniczne i przede wszystkim bezpieczne mocowanie uchwytów stożkowych typu SK, HSK oraz wielokątnych z niespotykaną dotąd powtarzalnością.

Inne adaptery dostępne na zapytanie.

Skontaktuj się z nami

Najwyższa precyzja

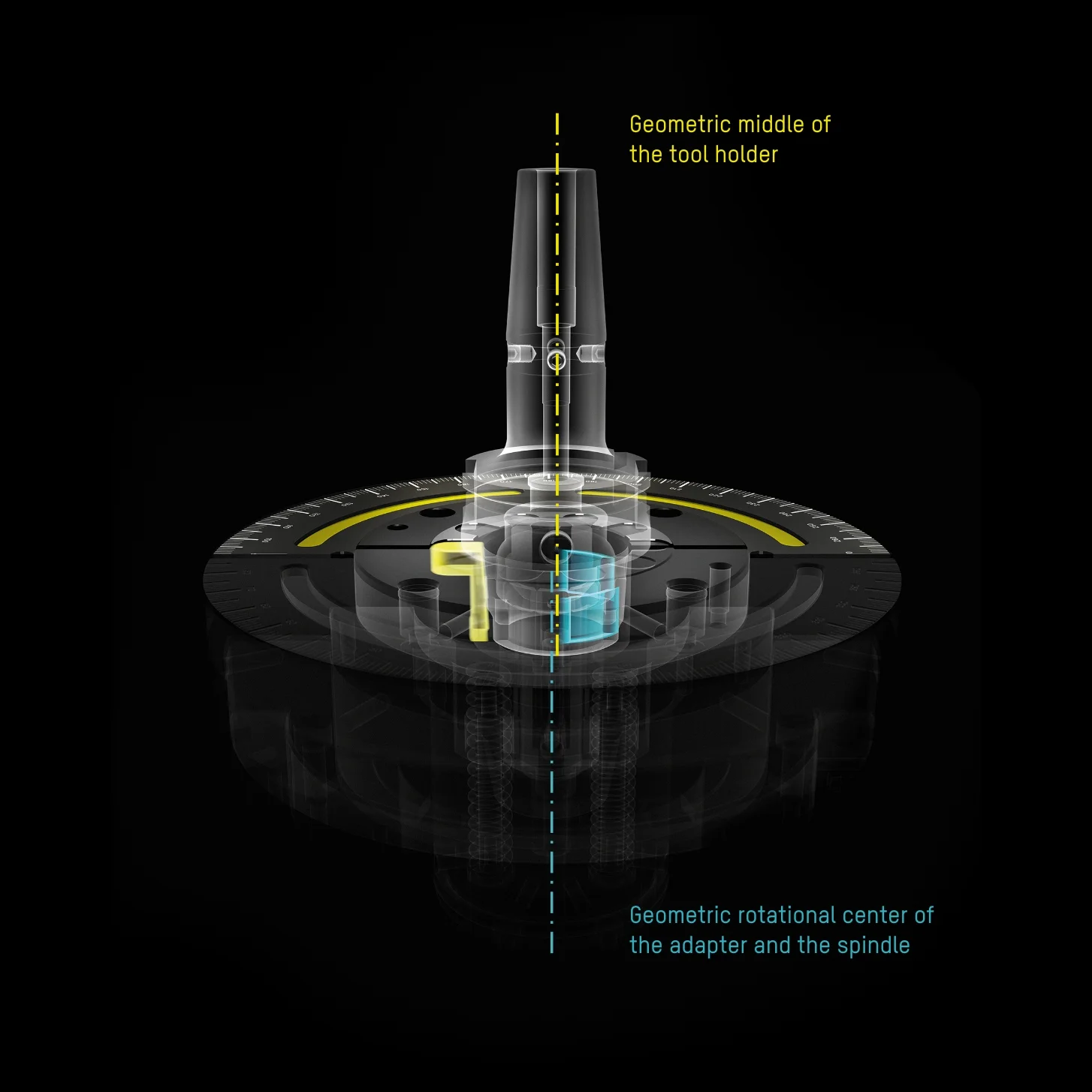

Niewyważenie narzędzi wynika z asymetrycznej konstrukcji i wynikającego z niej asymetrycznego rozkładu masy. ZOLLER »toolBalancer« rozwiązuje ten problem, celowo wprowadzając przesunięcie środka w adapterze wyważającym podczas pomiaru i wyważania narzędzi.

Adapter wyważający z przesunięciem środka został zaprojektowany z dwupunktowym systemem mocowania i elementem dociskowym. Zapewnia to silny i łatwiejszy do zmierzenia sygnał czujnika oraz gwarantuje bardzo precyzyjne wyniki wyważania, szczególnie przy wysokiej jakości wyważania i niewielkim niewyważeniu.

Dowiedz się więcej

Przesunięcie osiowe

Dzięki zdefiniowanemu przesunięciu oprawki narzędziowej za pomocą elementu dociskowego w kierunku powierzchni styku uzyskuje się przesunięcie osiowe, co zapewnia wysoką powtarzalność wyników.

Oparcie w punkcie stałym

W celu zapewnienia wysokiej powtarzalności: oprawki narzędziowe ściśle przylegają do powierzchni oporowej adaptera wyważającego.

Element dociskowy

Element dociskowy dociska stożek oprawki narzędziowej bez luzu do powierzchni oporowej adaptera wyważającego.

Wyważanie zapewnia spokój narzędziom

Jeśli narzędzia obrotowe nie obracają się równomiernie, powstają drgania. Już przy niskich prędkościach obrotowych mogą one prowadzić do zwiększonego zużycia narzędzi, pogorszenia jakości powierzchni oraz dodatkowego obciążenia wrzecion maszyn. Dlatego warto regularnie poddawać narzędzia wyważaniu na wyważarce firmy ZOLLER.

Dowiedz się więcej o zaletach wyważania ZOLLER Solution.

Więcej o technologii wyważania
