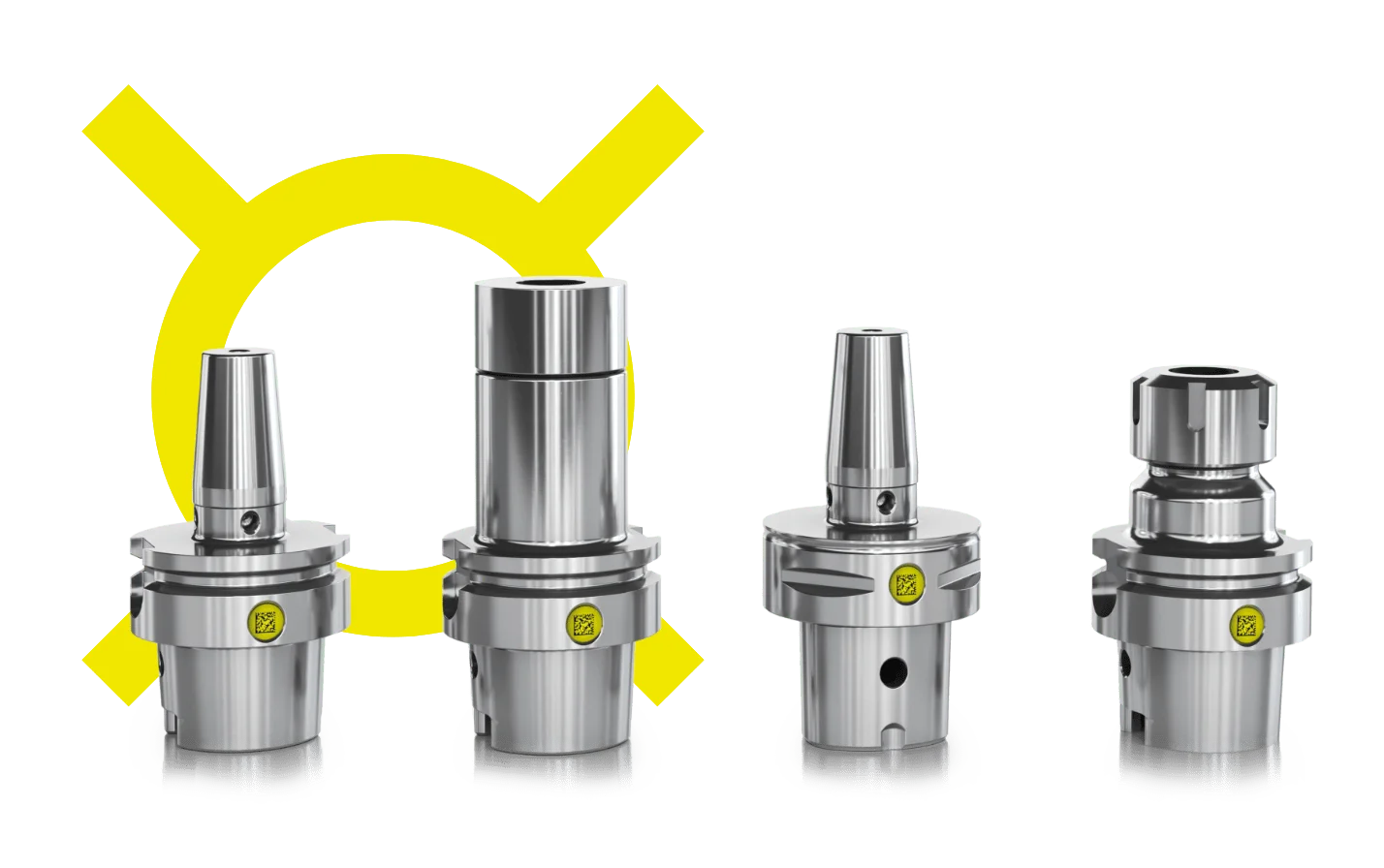

Soluciones de herramientas

Orificio para chip

Orificio para chip

Para fijar soportes de datos como chips RFID o ZOLLER »idChip« a los portaherramientas ZOLLER Tooling. De forma estándar en conos huecos HSK-A, conos SK y conos poligonales PSC.

ZOLLER »idChip«

Para la identificación inequívoca de sus portaherramientas y para una vida útil máxima del producto. Si lo desea, le suministramos los portaherramientas equilibrados con chip integrado directamente a su planta de producción.

Tecnología de 3 ranuras

En el orificio del chip del portaherramientas, el adhesivo garantiza un ajuste perfecto para una conexión segura y fija.

Alojamiento para tornillo de equilibrado

Cuatro roscas

Para el equilibrado a posteriori de portaherramientas térmicos estándar.

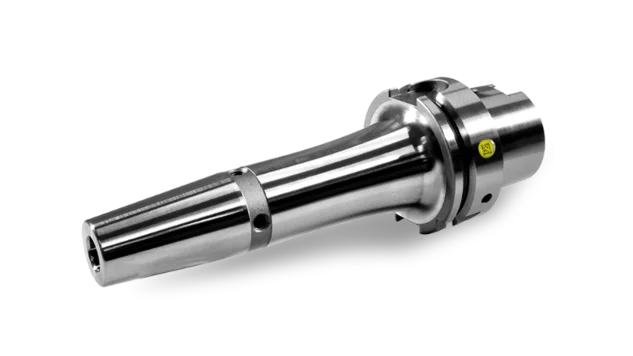

Ajuste por contracción largo

Ajuste por contracción largo con radio de introducción

Garantiza la máxima fuerza de contracción gracias a la tensión de la herramienta en toda la longitud del vástago.

Hombro de entrada

Hombro de sujeción con acabado duro

Garantiza un deslizamiento óptimo de los segmentos de sujeción en el hombro de sujeción y una sujeción excelente en el husillo. El resultado es una concentricidad en el hombro de sujeción de un máximo de 10 μm (5 veces más precisa que la norma DIN).

Tolerancias de concentricidad

Las tolerancias de concentricidad

Las soluciones de herramientas garantizan una concentricidad < 3 µm.

Equilibrado con precisión

Equilibrado con precisión

Todos los portaherramientas ZOLLER Tooling están equilibrados con precisión: G2,5 a 25 000 rpm o desequilibrio residual máximo ≤ 1 gmm. Esto garantiza un funcionamiento silencioso del husillo durante el mecanizado, lo que protege los cojinetes. Usted se beneficia de una mayor vida útil del husillo, una superficie óptima de la pieza de trabajo y una mayor durabilidad de las herramientas.

Chavetero

Chaveteros con acabado duro

Garantizan un centrado del 100 % de las ranuras, un ajuste perfecto en el husillo y una excelente transmisión del par.

Superficie de expulsión

Superficie de expulsión con acabado duro

Garantiza que se pueda soltar de forma segura el portaherramientas HSK al cambiar de herramienta.

»coolTool«

»coolTool«

Para una refrigeración perfecta del filo, un control óptimo de la viruta y para evitar la acumulación de virutas en el filo de la herramienta. La disposición inclinada de los orificios para el refrigerante garantiza que este llegue donde se necesita: al filo de la herramienta. De este modo, se obtienen resultados de mecanizado óptimos y se aumenta la vida útil de las herramientas.
