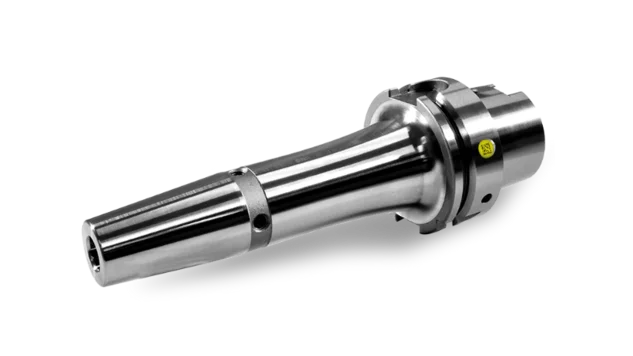

Mandrins de frettage
Pour le serrage d’outils à queue cylindrique en carbure ou en acier rapide (HSS).

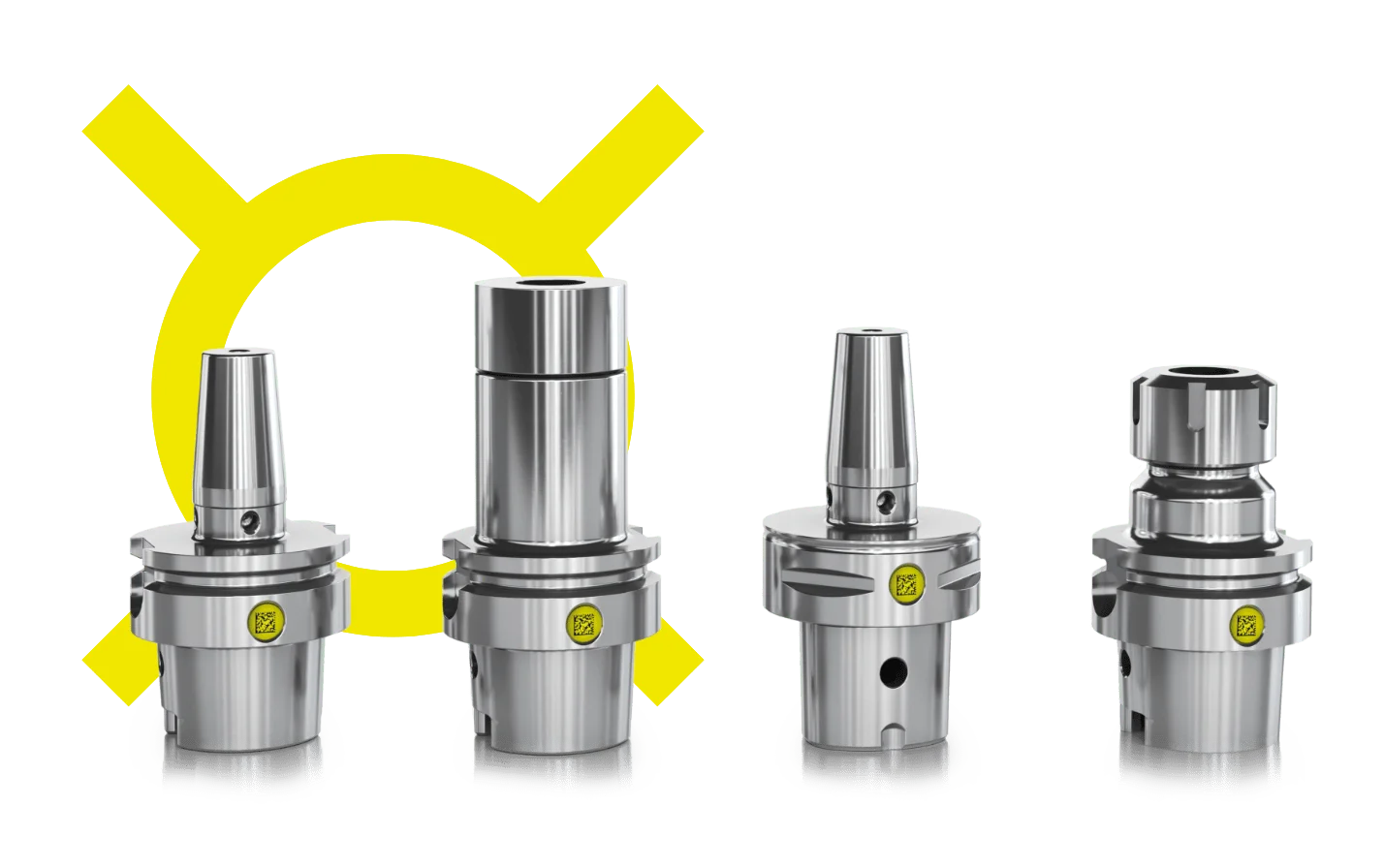

En savoir plusSolutions d'outillage
Les porte-outils : l'interface idéale
pour votre fabrication numérique
Nous proposons des solutions intelligentes
Porte-outils équipés de la puce »idChip« de ZOLLER. À votre demande, nous livrons tous les porte-outils avec une puce intégrée et un code DataMatrix. Vous identifiez ainsi vos porte-outils de manière univoque à tout moment et disposez de toutes les informations nécessaires : nombre de cycles de chauffage, utilisations sur la machine et bien plus encore. La finition des surfaces fonctionnelles importantes du porte-outil, telles que les épaulements de serrage tournés à froid et les rainures d’entraînement, garantit une longue durée de vie et une précision maximale lors du processus d’usinage. Durable, économique : tel est l’avenir.
Des processus interconnectés
Une garantie de précision
Un guichet unique

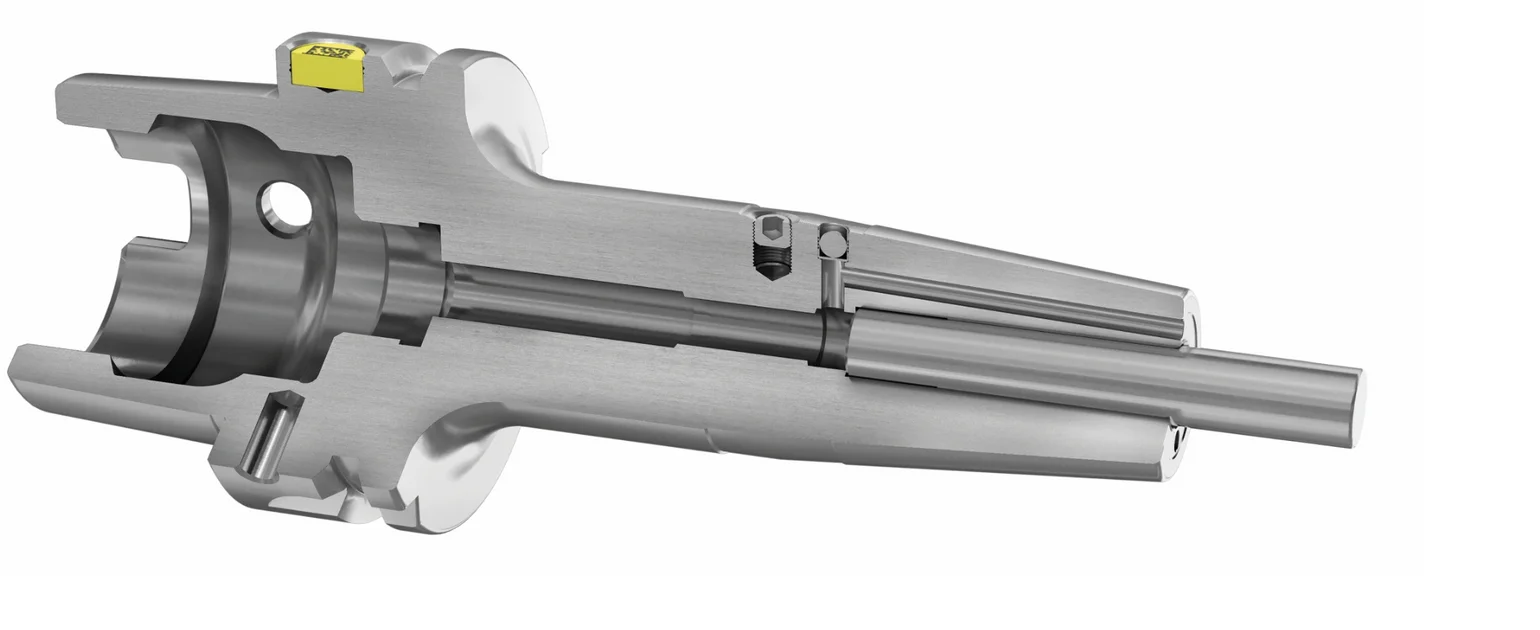

Une fiabilité au service d'une précision maximale
Logement de puce
Alésage pour puce
Pour la fixation de supports de données tels que des puces RFID ou des puces ZOLLER »idChip« sur les porte-outils ZOLLER Tooling. De série sur les cônes à queue creuse HSK-A, les cônes à forte pente SK et les cônes à queue polygonale PSC.
ZOLLER »idChip«
Pour une identification unique de vos porte-outils et une durée de vie maximale du produit. À votre demande, nous livrons les porte-outils équilibrés, avec puce intégrée, directement dans votre atelier de production.
Technologie à 3 rainures
Dans l’alésage de la puce du porte-outil, la colle garantit un ajustement par complémentarité de forme pour une liaison sûre et solide.
Quatre filetages
Quatre filetages
Pour l'équilibrage de précision a posteriori des mandrins de frettage standard.
Ajustement long par frettage
Ajustement par frettage long avec rayon d'insertion
Garantit des forces de serrage maximales grâce à la tension exercée par l'outil sur toute la longueur de la tige.
épaulement de serrage
Épaulement de serrage soumis à un usinage de finition rigoureux
Garantit un glissement optimal des segments de serrage sur l'épaulement de serrage et une excellente tension dans la broche. Il en résulte une concentricité au niveau de l'épaulement de serrage de 10 μm maximum (5 fois plus précise que la norme DIN).
Tolérances de concentricité
Tolérances de concentricité
Les solutions d'outillage garantissent une concentricité inférieure à 3 µm.
Équilibré avec précision
Équilibrés avec précision
Tous les porte-outils ZOLLER Tooling sont équilibrés avec précision – G2,5 à 25 000 tr/min ou déséquilibre résiduel max. ≤ 1 gmm. Il en résulte un fonctionnement silencieux de la broche lors de l'usinage, qui préserve les roulements. Vous bénéficiez ainsi d’une durée de vie prolongée de la broche, d’une finition optimale de la pièce et d’une durée de vie accrue des outils.
rainures d'entraînement
Rainures d'entraînement soumises à un usinage de finition rigoureux
Elles garantissent un centrage à 100 % des rainures, un ajustement parfait dans la broche ainsi qu’une excellente transmission du couple.
surface d'éjection
Surface d'éjection soumise à une finition rigoureuse
Garantit un déverrouillage sûr du porte-outil HSK lors du changement d'outil.
»coolTool«
»coolTool«
Pour un tranchant d'outil parfaitement refroidi, un guidage optimal des copeaux et la prévention de l'accumulation de copeaux sur le tranchant de l'outil. La disposition en biais des alésages de refroidissement garantit que votre liquide de refroidissement arrive là où il est nécessaire : sur le tranchant de votre outil. Vous obtenez ainsi des résultats d'usinage optimaux et prolongez la durée de vie de vos outils.
Logement de puce
Logement de puce
Alésage pour puce
Pour la fixation de supports de données tels que des puces RFID ou des puces ZOLLER »idChip« sur les porte-outils ZOLLER Tooling. De série sur les cônes à queue creuse HSK-A, les cônes à forte pente SK et les cônes à queue polygonale PSC.
ZOLLER »idChip«
Pour une identification unique de vos porte-outils et une durée de vie maximale du produit. À votre demande, nous livrons les porte-outils équilibrés, avec puce intégrée, directement dans votre atelier de production.
Technologie à 3 rainures
Dans l’alésage de la puce du porte-outil, la colle garantit un ajustement par complémentarité de forme pour une liaison sûre et solide.
Quatre filetages
Quatre filetages
Quatre filetages
Pour l'équilibrage de précision a posteriori des mandrins de frettage standard.
Ajustement long par frettage
Ajustement long par frettage
Ajustement par frettage long avec rayon d'insertion
Garantit des forces de serrage maximales grâce à la tension exercée par l'outil sur toute la longueur de la tige.
épaulement de serrage
épaulement de serrage
Épaulement de serrage soumis à un usinage de finition rigoureux
Garantit un glissement optimal des segments de serrage sur l'épaulement de serrage et une excellente tension dans la broche. Il en résulte une concentricité au niveau de l'épaulement de serrage de 10 μm maximum (5 fois plus précise que la norme DIN).
Tolérances de concentricité
Tolérances de concentricité
Tolérances de concentricité
Les solutions d'outillage garantissent une concentricité inférieure à 3 µm.
Équilibré avec précision
Équilibré avec précision
Équilibrés avec précision
Tous les porte-outils ZOLLER Tooling sont équilibrés avec précision – G2,5 à 25 000 tr/min ou déséquilibre résiduel max. ≤ 1 gmm. Il en résulte un fonctionnement silencieux de la broche lors de l'usinage, qui préserve les roulements. Vous bénéficiez ainsi d’une durée de vie prolongée de la broche, d’une finition optimale de la pièce et d’une durée de vie accrue des outils.
rainures d'entraînement
rainures d'entraînement
Rainures d'entraînement soumises à un usinage de finition rigoureux
Elles garantissent un centrage à 100 % des rainures, un ajustement parfait dans la broche ainsi qu’une excellente transmission du couple.
surface d'éjection
surface d'éjection
Surface d'éjection soumise à une finition rigoureuse
Garantit un déverrouillage sûr du porte-outil HSK lors du changement d'outil.
»coolTool«
»coolTool«
»coolTool«
Pour un tranchant d'outil parfaitement refroidi, un guidage optimal des copeaux et la prévention de l'accumulation de copeaux sur le tranchant de l'outil. La disposition en biais des alésages de refroidissement garantit que votre liquide de refroidissement arrive là où il est nécessaire : sur le tranchant de votre outil. Vous obtenez ainsi des résultats d'usinage optimaux et prolongez la durée de vie de vos outils.
Typiquement ZOLLER – tout d'un seul fournisseur
ZOLLER va toujours plus loin dans le développement de nouveaux produits et crée ainsi des solutions pour l'avenir. Ce principe ne s'applique pas uniquement à nos machines de mesure : nous le mettons en œuvre depuis des décennies. Équipez-vous pour répondre aux exigences numériques de demain et préparez-vous à l'usine intelligente de demain grâce à nos solutions ZOLLER Tooling Solutions.
Les solutions ZOLLER pour une production efficace
Profitez de nos solutions d'outillage ZOLLER pour optimiser votre processus de fabrication. Nous vous proposons une gamme complète de systèmes de fixation d'outils performants et de haute précision pour vos opérations d'usinage. Les solutions d'outillage ZOLLER constituent en outre l'interface parfaite pour votre fabrication numérique.
Plus de 2 000 porte-outils
ZOLLER Tooling Solutions vous propose une gamme complète de porte-outils adaptés à toutes les exigences de vos processus d'usinage. Tous nos porte-outils dépassent systématiquement les exigences de la norme DIN.

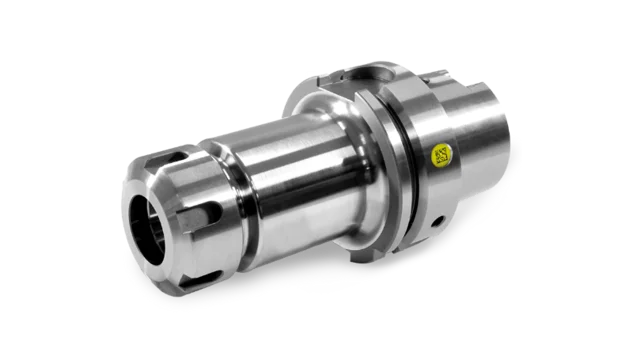

Mandrins à pince
Pour le serrage d’outils à queue cylindrique dans des pinces ER.
En savoir plus

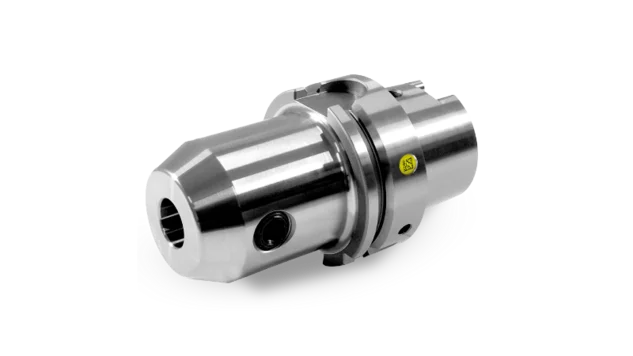

Mandrins Weldon
Pour outils à méplat Weldon – idéal sans arrosage interne.
En savoir plus

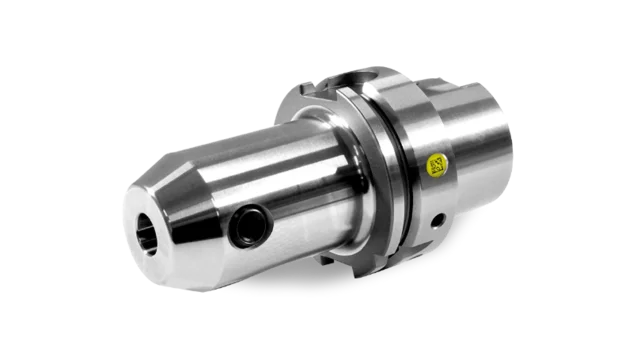

Mandrins Whistle Notch
Pour outils à queue cylindrique avec méplat incliné Whistle Notch.
En savoir plus

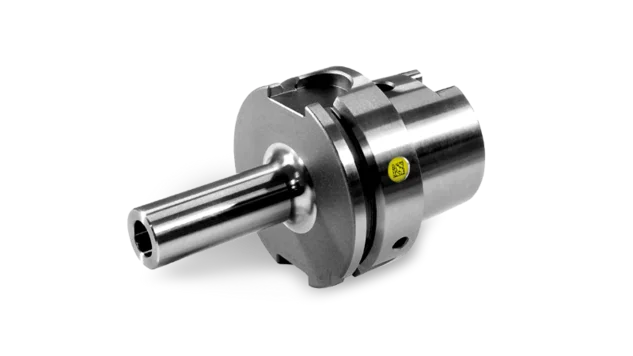

Adaptateurs pour fraises à visser
Pour têtes de fraisage à raccord fileté.
En savoir plus

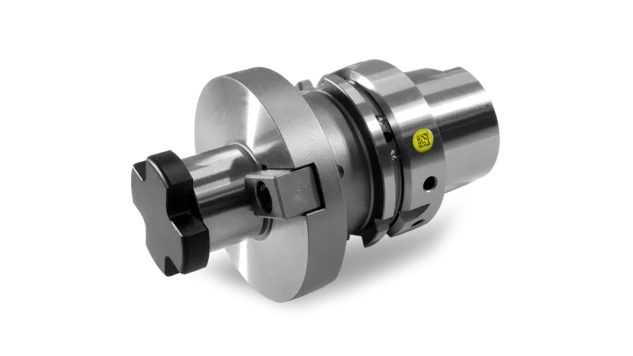

Porte-fraises à surfacer
Pour fraises à rainure transversale, avec arrosage jusqu’aux arêtes de coupe.
En savoir plus

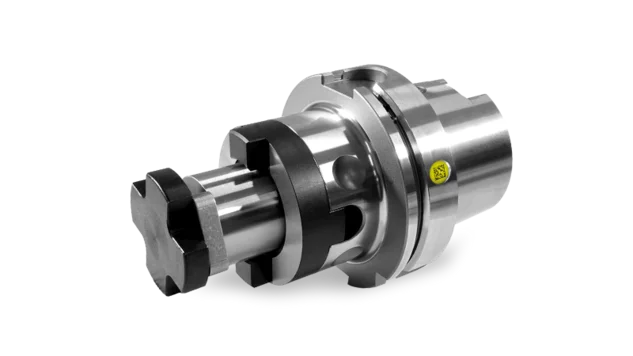

Porte-fraises combinés
Pour fraises à rainures longitudinale et transversale.
En savoir plus

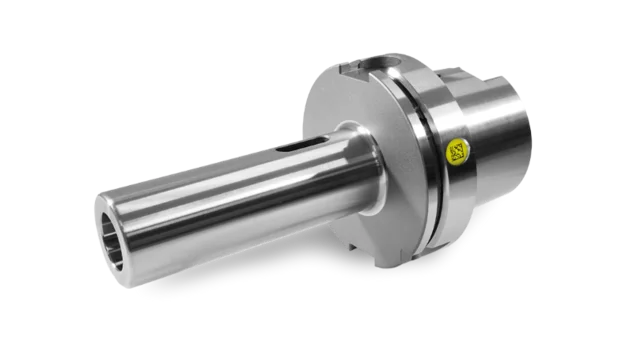

Adaptateurs cône Morse
Pour outils à cône Morse avec tenon selon DIN 2288.
En savoir plus

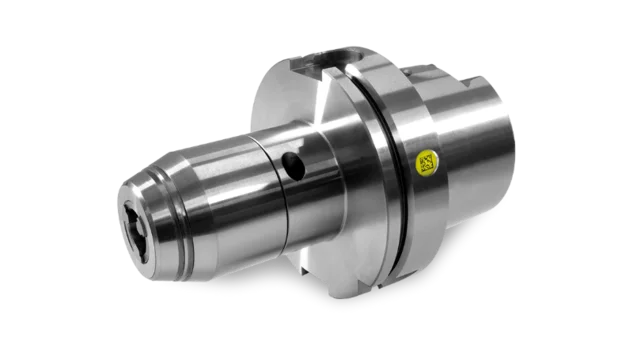

Mandrins de perçage courts
Pour le serrage de forets et d’outils à queue cylindrique.
En savoir plus

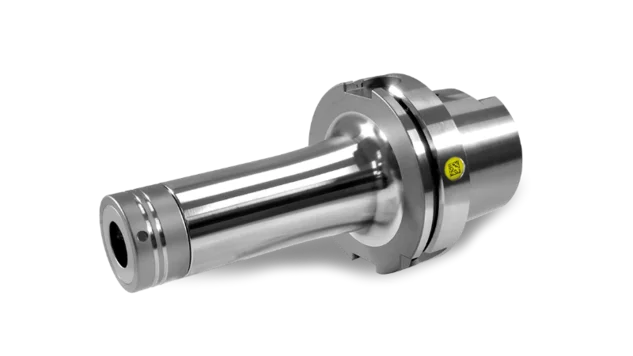

HAWK EYE®
Mandrins à pince ER de précision HPC pour l’usinage à hautes performances.
En savoir plus
Pinces ER
ER et ER «Mini» pour mandrins à pince et HAWK EYE®.
En savoir plus
Rallonges de frettage
Pour outils à queue cylindrique – plus de portée pour les usinages profonds.
En savoir plus

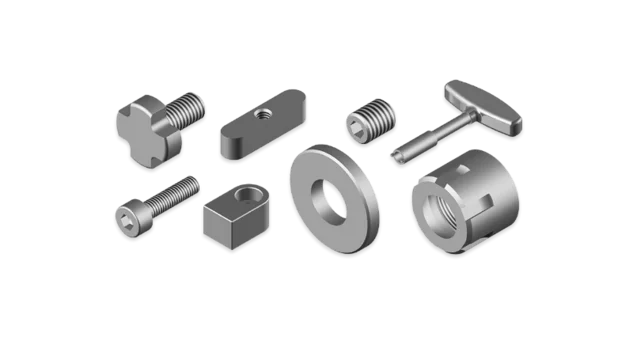

Accessoires
Disques d’étanchéité, écrous de serrage et plus.
En savoir plusC'est à vous de jouer – n'hésitez pas !
Notre boutique en ligne vous propose désormais la gamme complète de systèmes de serrage d'outils. Trouvez facilement, rapidement et en toute simplicité le porte-outil qui vous convient le mieux et utilisez immédiatement le jumeau numérique disponible dans votre système de FAO et de gestion des outils.
