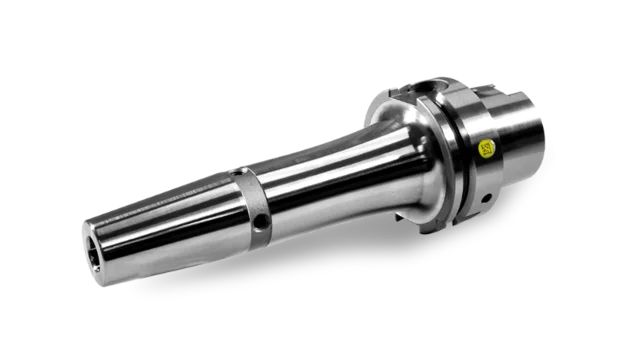

Термопатроны
Для зажима инструмента с цилиндрическим хвостовиком из твёрдого сплава или HSS.

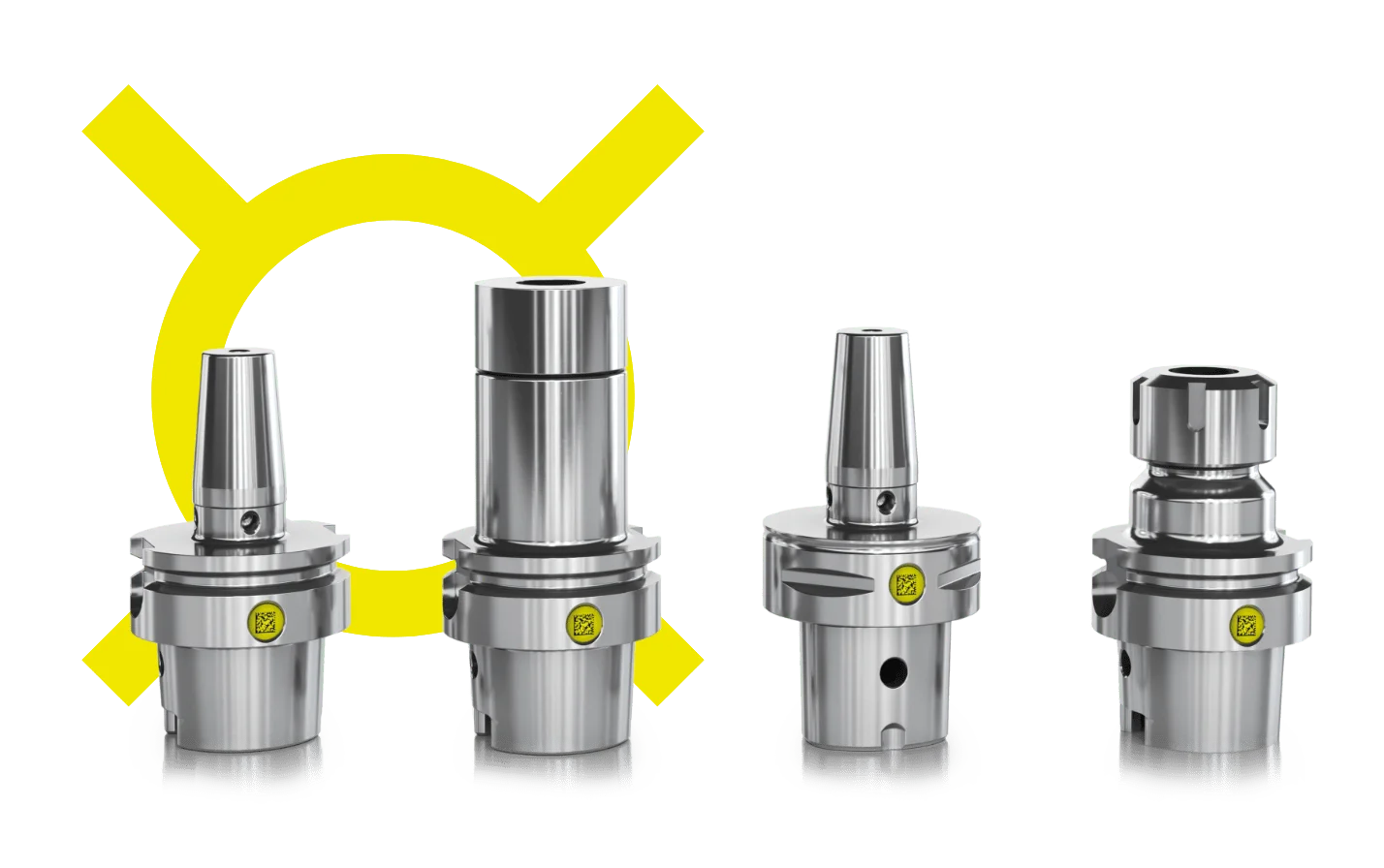

ПодробнееTooling Solutions
Оправки – идеальный интерфейс
для вашего цифрового производственного процесса
Мы выступаем за умные решения
Оправки с ZOLLER »idChip«. По вашему желанию мы поставляем все оправки со встроенным чипом и кодом DataMatrix. Вы в любой момент однозначно идентифицируете свои оправки и просто знаете всё: число нагревов, установки в станок и многое другое. Обработка важных функциональных поверхностей оправки, таких как закалённые обработанные зажимные заплечики и пазы поводков, гарантирует долгий срок службы и максимальную точность обработки. Устойчиво и экономично – это будущее.
Объединённые в сеть процессы
Гарантия точности
Всё из одних рук
Надёжность для максимальной точности
Сверление под чип
Отверстие под чип
Для крепления носителей данных, таких как RFID-чипы или ZOLLER »idChip«, на оправках ZOLLER Tooling. Стандарт для полых конических хвостовиков HSK-A, крутых конусов SK и полигональных конусов PSC.
ZOLLER »idChip«
Для однозначной идентификации оправок и максимального срока службы продукта. По вашему желанию мы также поставляем отбалансированные оправки с постоянно встроенным чипом прямо на ваше производство.
Технология 3 канавок
В отверстии под чип клей обеспечивает соединение с геометрическим замыканием – надёжное и прочное.
Четыре резьбовых отверстия
Четыре резьбовых отверстия
Для последующей точной балансировки стандартных термопатронов.

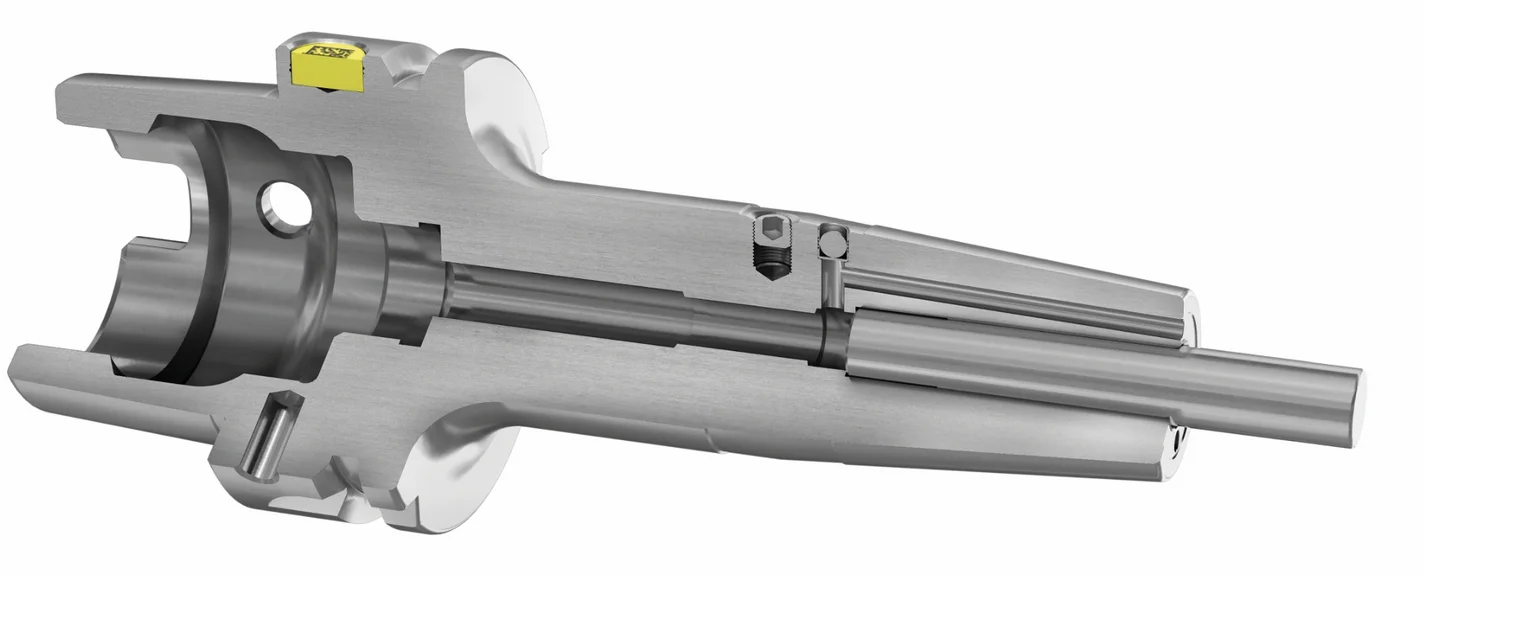

Длинная зона термозажима
Длинная зона термозажима с вводным радиусом
Гарантирует максимальные усилия зажима благодаря натягу инструмента по всей длине хвостовика.
Зажимной заплечик
Закалённый и обработанный зажимной заплечик
Гарантирует оптимальное скольжение зажимных сегментов по заплечику и превосходный зажим в шпинделе. Это даёт концентричность на зажимном заплечике не более 10 мкм (в 5 раз точнее DIN).
Допуски концентричности
Допуски концентричности
Tooling Solutions гарантируют концентричность < 3 мкм.
Точная балансировка
Точная балансировка
Все оправки ZOLLER Tooling точно отбалансированы – G2,5 при 25 000 мин⁻¹ или макс. остаточный дисбаланс ≤ 1 г·мм. Это обеспечивает плавную, щадящую подшипники работу шпинделя при обработке. Вы получаете больший ресурс шпинделя, оптимальную поверхность детали и большую стойкость инструмента.
Пазы поводков
Закалённые и обработанные пазы поводков
Гарантируют 100 % центральное положение пазов, идеальную посадку в шпинделе и превосходную передачу крутящего момента.
Поверхность выталкивания
Закалённая и обработанная поверхность выталкивания
Гарантирует надёжное освобождение оправки HSK при смене инструмента.
»coolTool«
»coolTool«
Для идеально охлаждаемой режущей кромки, оптимального отвода стружки и предотвращения налипания стружки на режущую кромку. Наклонное расположение отверстий для СОЖ гарантирует, что СОЖ попадает туда, где она нужна: на режущую кромку. Так вы добиваетесь оптимальных результатов резания и увеличиваете стойкость инструмента.
Сверление под чип
Сверление под чип
Отверстие под чип
Для крепления носителей данных, таких как RFID-чипы или ZOLLER »idChip«, на оправках ZOLLER Tooling. Стандарт для полых конических хвостовиков HSK-A, крутых конусов SK и полигональных конусов PSC.
ZOLLER »idChip«
Для однозначной идентификации оправок и максимального срока службы продукта. По вашему желанию мы также поставляем отбалансированные оправки с постоянно встроенным чипом прямо на ваше производство.
Технология 3 канавок
В отверстии под чип клей обеспечивает соединение с геометрическим замыканием – надёжное и прочное.
Четыре резьбовых отверстия
Четыре резьбовых отверстия
Четыре резьбовых отверстия
Для последующей точной балансировки стандартных термопатронов.
Длинная зона термозажима
Длинная зона термозажима
Длинная зона термозажима с вводным радиусом
Гарантирует максимальные усилия зажима благодаря натягу инструмента по всей длине хвостовика.
Зажимной заплечик
Зажимной заплечик
Закалённый и обработанный зажимной заплечик
Гарантирует оптимальное скольжение зажимных сегментов по заплечику и превосходный зажим в шпинделе. Это даёт концентричность на зажимном заплечике не более 10 мкм (в 5 раз точнее DIN).
Допуски концентричности
Допуски концентричности
Допуски концентричности
Tooling Solutions гарантируют концентричность < 3 мкм.
Точная балансировка
Точная балансировка
Точная балансировка
Все оправки ZOLLER Tooling точно отбалансированы – G2,5 при 25 000 мин⁻¹ или макс. остаточный дисбаланс ≤ 1 г·мм. Это обеспечивает плавную, щадящую подшипники работу шпинделя при обработке. Вы получаете больший ресурс шпинделя, оптимальную поверхность детали и большую стойкость инструмента.
Пазы поводков
Пазы поводков
Закалённые и обработанные пазы поводков
Гарантируют 100 % центральное положение пазов, идеальную посадку в шпинделе и превосходную передачу крутящего момента.
Поверхность выталкивания
Поверхность выталкивания
Закалённая и обработанная поверхность выталкивания
Гарантирует надёжное освобождение оправки HSK при смене инструмента.
»coolTool«
»coolTool«
»coolTool«
Для идеально охлаждаемой режущей кромки, оптимального отвода стружки и предотвращения налипания стружки на режущую кромку. Наклонное расположение отверстий для СОЖ гарантирует, что СОЖ попадает туда, где она нужна: на режущую кромку. Так вы добиваетесь оптимальных результатов резания и увеличиваете стойкость инструмента.
Типично для ZOLLER – всё из одних рук
При разработке новых продуктов ZOLLER всегда идёт на шаг дальше и создаёт решения для будущего. Мы следуем этому принципу десятилетиями, и не только в наших измерительных машинах. Подготовьтесь к цифровым требованиям завтрашнего дня и к умному производству будущего с нашими ZOLLER Tooling Solutions.
Решения ZOLLER для эффективного производства
Пользуйтесь нашими ZOLLER Tooling Solutions для эффективного производственного процесса. Мы предлагаем полный ассортимент высокопроизводительных и высокоточных систем крепления инструмента для ваших задач обработки. ZOLLER Tooling Solutions также образуют идеальный интерфейс для вашего цифрового производства.
Более 2000 позиций в каталоге
ZOLLER Tooling Solutions предлагает обширный ассортимент оправок для любых задач механической обработки. Все наши оправки неизменно превосходят требования DIN.

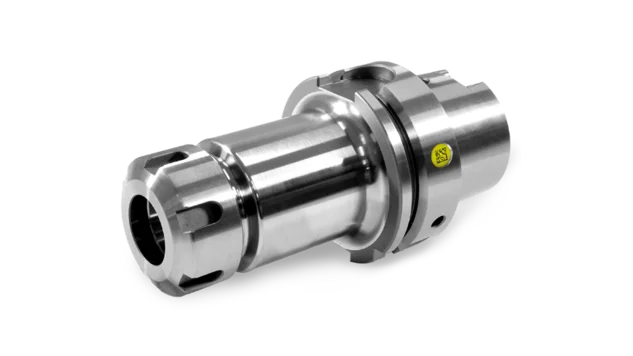

Цанговые патроны
Для зажима инструмента с цилиндрическим хвостовиком в цангах ER.
Подробнее

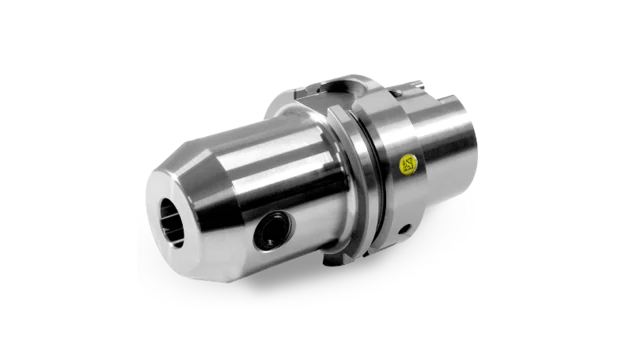

Патроны Weldon
Для инструмента с лыской Weldon – идеальны без внутренней подачи СОЖ.
Подробнее
Патроны Whistle Notch
Для инструмента с цилиндрическим хвостовиком и наклонной лыской Whistle Notch.
Подробнее

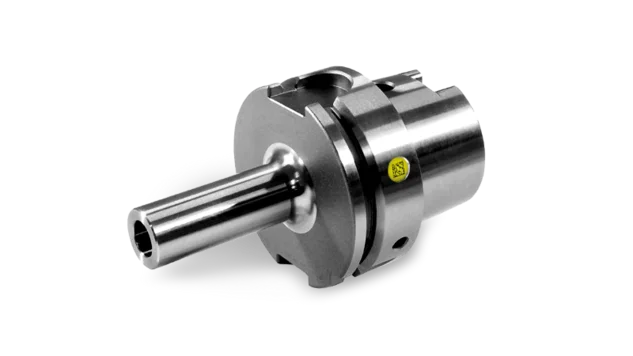

Патроны для ввинчиваемых фрез
Для фрезерных головок с резьбовым соединением.
Подробнее

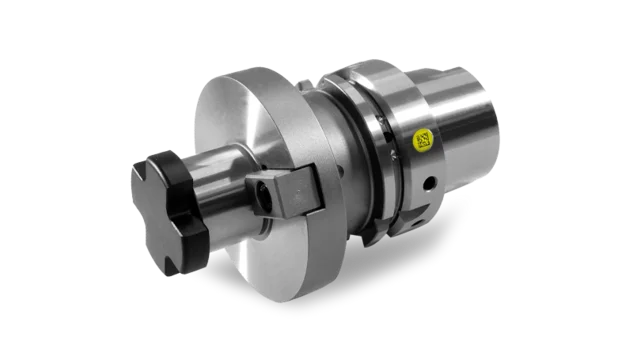

Оправки для насадных фрез
Для фрез с поперечным пазом, с подачей СОЖ к режущим кромкам.
Подробнее

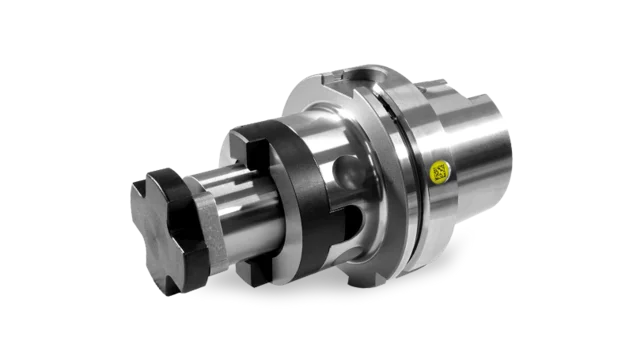

Комбинированные оправки
Для фрез с продольным и поперечным пазом.
Подробнее
Переходники с конусом Морзе
Для инструмента с конусом Морзе и лапкой по DIN 2288.
Подробнее

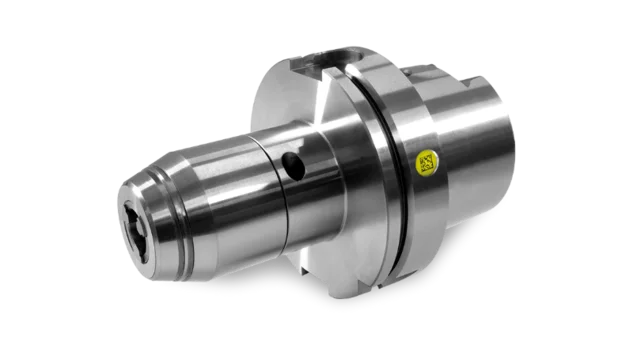

Короткие сверлильные патроны
Для зажима свёрл и инструмента с цилиндрическим хвостовиком.
Подробнее

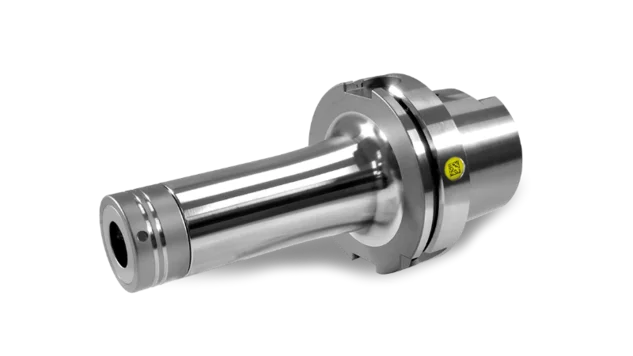

HAWK EYE®
Прецизионные цанговые патроны ER HPC для высокопроизводительной обработки.
Подробнее
Цанги ER
ER и ER «Mini» для цанговых патронов и HAWK EYE®.
Подробнее

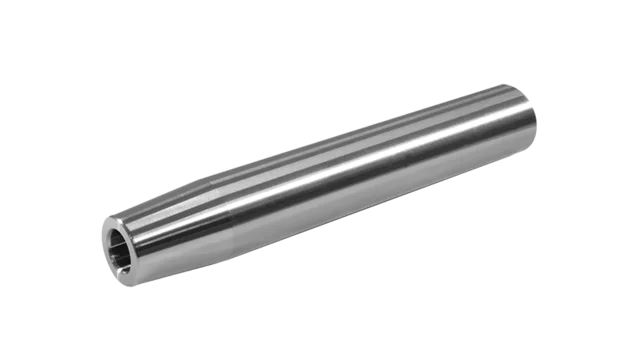

Термоудлинители
Для инструмента с цилиндрическим хвостовиком – больший вылет для глубокой обработки.
Подробнее

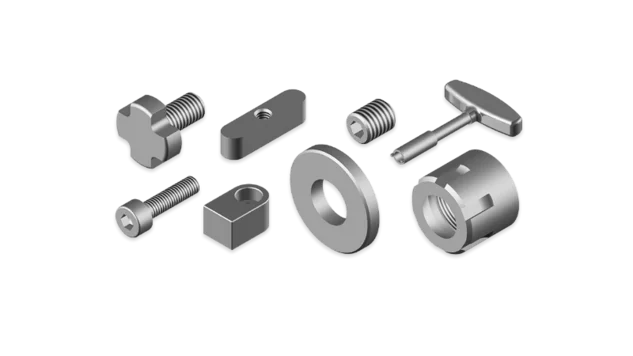

Принадлежности
Уплотнительные шайбы, зажимные гайки и другое.
ПодробнееТеперь ваш ход – действуйте!
Полный ассортимент систем зажима инструмента теперь доступен в нашем интернет-магазине. Находите подходящую оправку легко, быстро и удобно и сразу используйте доступного там цифрового двойника в своей CAM-системе и системе управления инструментом.
