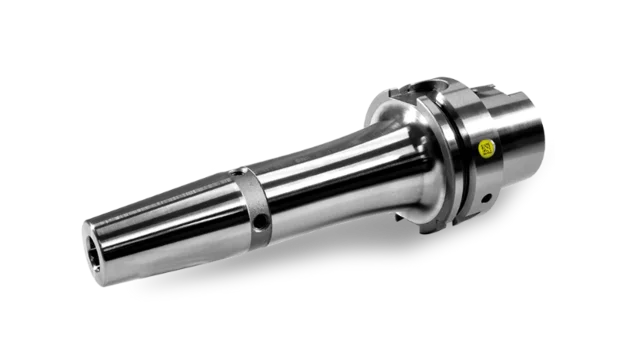

Mandris térmicos (shrink)
Para fixação de ferramentas com haste cilíndrica de metal duro ou HSS.

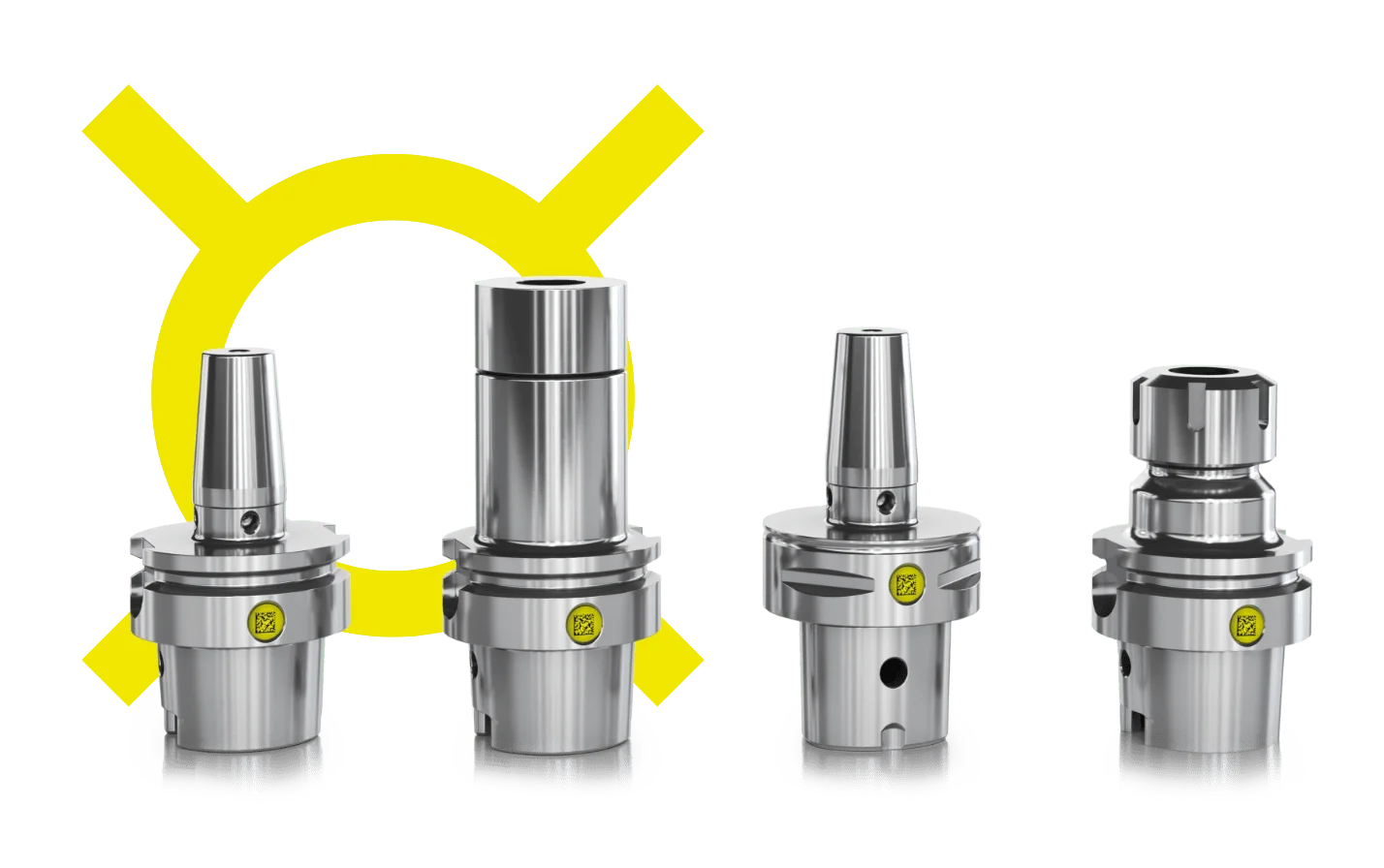

Saber maisSoluções de porta-ferramentas
Mandris porta-ferramentas com interface
perfeita para a sua produção digital
Defendemos soluções inteligentes
Porta‑ferramentas com ZOLLER »idChip«. Mediante solicitação, podemos fornecer todos os porta‑ferramentas com chip integrado e código DataMatrix. Assim, é possível identificar claramente seus porta‑ferramentas a qualquer momento e ter total transparência das informações, como o número de ciclos de aquecimento, utilizações na máquina e muito mais. O acabamento das superfícies funcionais críticas do porta‑ferramenta — como os ombros de fixação usinados com precisão e os canais de acionamento — garante longa vida útil e máxima precisão no processo de usinagem. Sustentável e econômico: este é o futuro.
Processos interligados
Garantia de precisão
Soluções completas de um único fornecedor
Confiabilidade para máxima precisão
Orifício do chip
Orifício para chip
Para a fixação de suportes de dados, como chips RFID ou ZOLLER »idChip«, nos porta-ferramentas ZOLLER Tooling. Padrão para cones de haste oca HSK-A, cones de inclinação SK e cones de haste poligonal PSC.
ZOLLER »idChip«
Para a identificação inequívoca dos seus suportes de ferramenta e para uma vida útil máxima do produto. A seu pedido, fornecemos os suportes de ferramenta balanceados com chip fixo integrado diretamente na sua produção.
Tecnologia de 3 ranhuras
No furo do chip do porta-ferramentas, o adesivo garante uma conexão segura e fixa.
Quatro roscas
Quatro roscas
Para o equilíbrio fino posteriormente de forros de retração padrão.

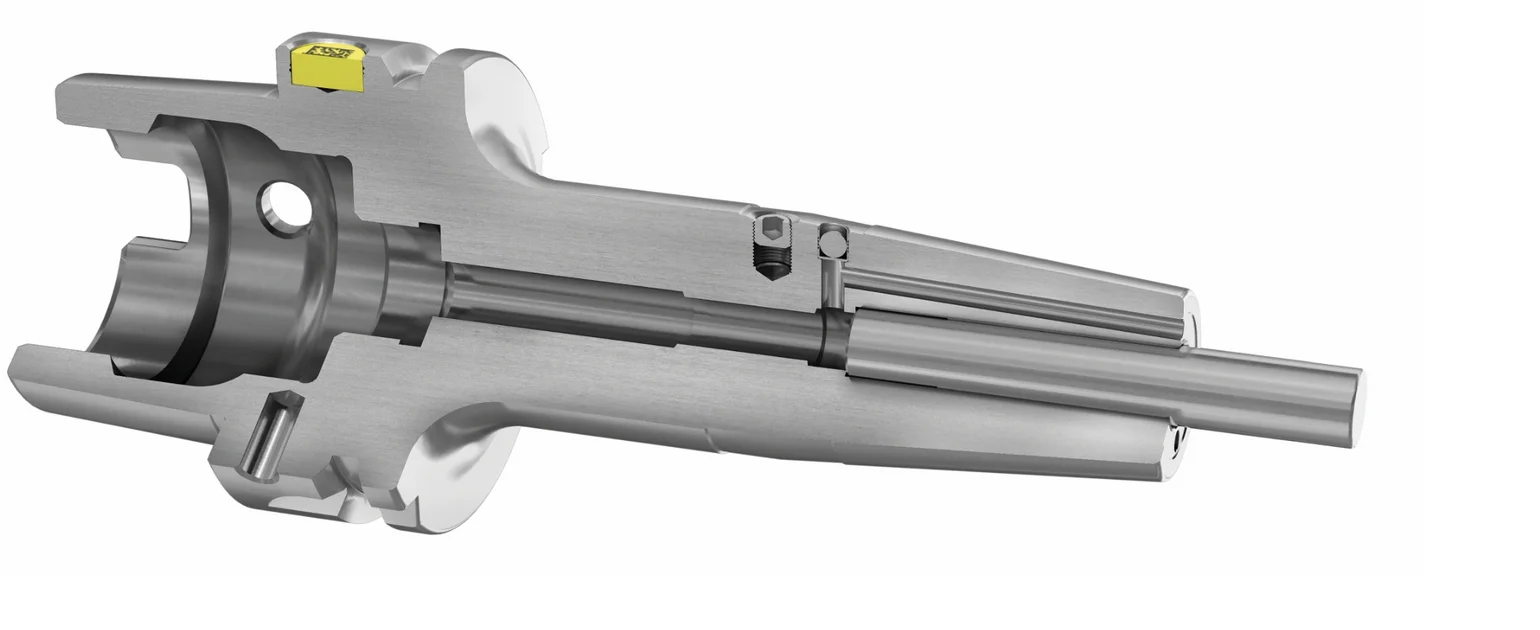

Ajuste de encolhimento longo
Ajuste de retração longo com raio de introdução
Garantia de forças de contração máximas, graças à voltagem da ferramenta em todo o comprimento da haste.
ombro de encaixe
Ombro de fixação com acabamento rígido
Garantia de deslizamento ideal dos segmentos de fixação no ombro de fixação e uma ótima voltagem no fuso. O resultado é uma concentricidade no ombro de fixação de no máximo 10 μm (5 vezes mais exato do que a norma DIN).
Tolerâncias de concentricidade
As tolerâncias de concentricidade
As soluções de ferramentas garantem uma concentricidade < 3 µm.
Equilibrado com precisão
Equilibrado com precisão
Todos os porta-ferramentas ZOLLER Tooling são equilibrados com precisão – G2,5 a 25.000 min-1 ou desequilíbrio residual máximo ≤ 1 gmm. Isso resulta num funcionamento suave do fuso durante o processamento, poupando os rolamentos. Beneficia de uma duração mais longa do fuso, uma superfície ideal da peça de trabalho e maior durabilidade das ferramentas.
Ranhuras da chaveta
Ranhuras da chaveta com acabamento rígido
Garantir alinhamento central 100% preciso das ranhuras, um encaixe perfeito no fuso e uma excelente transmissão de binário.
área de projeção
Superfície de expulsão com acabamento rígido
Garantia de segurança na liberação do porta-ferramentas HSK durante a troca de ferramentas.
»coolTool«
»coolTool«
Para um corte perfeito e refrigerado, um direcionamento ideal dos cavacos e para evitar a acumulação de cavacos na Lâmina da ferramenta. A disposição inclinada dos orifícios de refrigerante garante que o refrigerante chegue onde é necessário: na Lâmina da ferramenta. Desta forma, obtém resultados de corte ideais e aumenta o tempo útil das suas ferramentas.
Orifício do chip
Orifício do chip
Orifício para chip
Para a fixação de suportes de dados, como chips RFID ou ZOLLER »idChip«, nos porta-ferramentas ZOLLER Tooling. Padrão para cones de haste oca HSK-A, cones de inclinação SK e cones de haste poligonal PSC.
ZOLLER »idChip«
Para a identificação inequívoca dos seus suportes de ferramenta e para uma vida útil máxima do produto. A seu pedido, fornecemos os suportes de ferramenta balanceados com chip fixo integrado diretamente na sua produção.
Tecnologia de 3 ranhuras
No furo do chip do porta-ferramentas, o adesivo garante uma conexão segura e fixa.
Quatro roscas
Quatro roscas
Quatro roscas
Para o equilíbrio fino posteriormente de forros de retração padrão.
Ajuste de encolhimento longo
Ajuste de encolhimento longo
Ajuste de retração longo com raio de introdução
Garantia de forças de contração máximas, graças à voltagem da ferramenta em todo o comprimento da haste.
ombro de encaixe
ombro de encaixe
Ombro de fixação com acabamento rígido
Garantia de deslizamento ideal dos segmentos de fixação no ombro de fixação e uma ótima voltagem no fuso. O resultado é uma concentricidade no ombro de fixação de no máximo 10 μm (5 vezes mais exato do que a norma DIN).
Tolerâncias de concentricidade
Tolerâncias de concentricidade
As tolerâncias de concentricidade
As soluções de ferramentas garantem uma concentricidade < 3 µm.
Equilibrado com precisão
Equilibrado com precisão
Equilibrado com precisão
Todos os porta-ferramentas ZOLLER Tooling são equilibrados com precisão – G2,5 a 25.000 min-1 ou desequilíbrio residual máximo ≤ 1 gmm. Isso resulta num funcionamento suave do fuso durante o processamento, poupando os rolamentos. Beneficia de uma duração mais longa do fuso, uma superfície ideal da peça de trabalho e maior durabilidade das ferramentas.
Ranhuras da chaveta
Ranhuras da chaveta
Ranhuras da chaveta com acabamento rígido
Garantir alinhamento central 100% preciso das ranhuras, um encaixe perfeito no fuso e uma excelente transmissão de binário.
área de projeção
área de projeção
Superfície de expulsão com acabamento rígido
Garantia de segurança na liberação do porta-ferramentas HSK durante a troca de ferramentas.
»coolTool«
»coolTool«
»coolTool«
Para um corte perfeito e refrigerado, um direcionamento ideal dos cavacos e para evitar a acumulação de cavacos na Lâmina da ferramenta. A disposição inclinada dos orifícios de refrigerante garante que o refrigerante chegue onde é necessário: na Lâmina da ferramenta. Desta forma, obtém resultados de corte ideais e aumenta o tempo útil das suas ferramentas.
Típico da ZOLLER – tudo de um único fornecedor
A ZOLLER vai sempre um passo além no desenvolvimento de novos produtos, criando soluções para o futuro. Há décadas que seguimos este princípio, e não apenas nas nossas máquinas de medição. Prepare-se para os requisitos digitais do amanhã e para a fábrica inteligente do futuro – com as nossas soluções de porta-ferramentas ZOLLER.
Soluções ZOLLER para uma produção eficiente
Aproveite as nossas soluções "ZOLLER Tooling" para um processo de produção efetivo. Oferecemos um portfólio completo de sistemas de porta‑ferramentas de alto desempenho e alta precisão, projetados para atender às mais exigentes tarefas de usinagem. As soluções de porta-ferramentas da ZOLLER possuem a interface ideal para a sua produção digital.
Mais de 2.000 itens de catálogo
A ZOLLER Tooling Solutions oferece uma linha completa de porta‑ferramentas para atender a todos os requisitos dos seus processos de usinagem. Todos os nossos porta‑ferramentas superam consistentemente os requisitos das normas DIN.

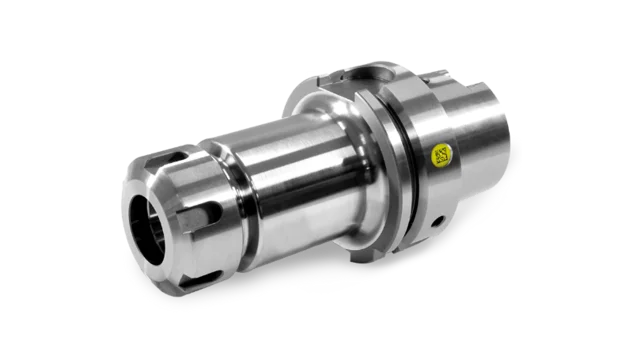

Mandris porta-pinça ER
Para fixação de ferramentas com haste cilíndrica em pinças ER.
Saber mais

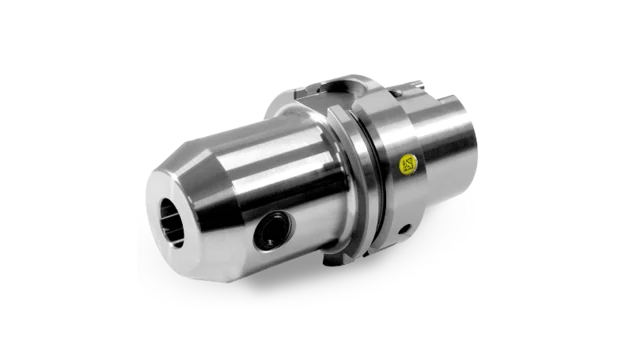

Mandris Weldon
Para ferramentas com rebaixo Weldon – ideal sem refrigeração interna.
Saber mais
Mandris Whistle Notch
Para ferramentas com haste cilíndrica e rebaixo inclinado Whistle Notch.
Saber mais

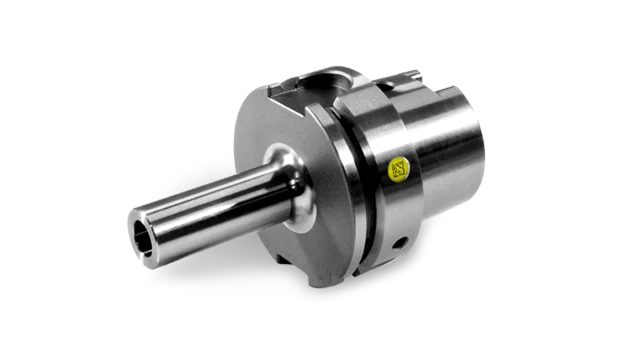

Mandris para fresas roscadas
Para cabeçotes de fresamento com conexão roscada.
Saber mais

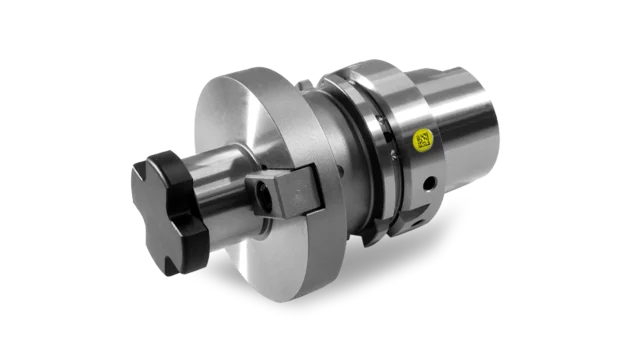

Mandris porta-cabeçote
Para fresas com rasgo transversal, com refrigeração até as arestas de corte.
Saber mais
Mandris porta-fresa combinados
Para fresas com rasgo longitudinal e transversal.
Saber mais

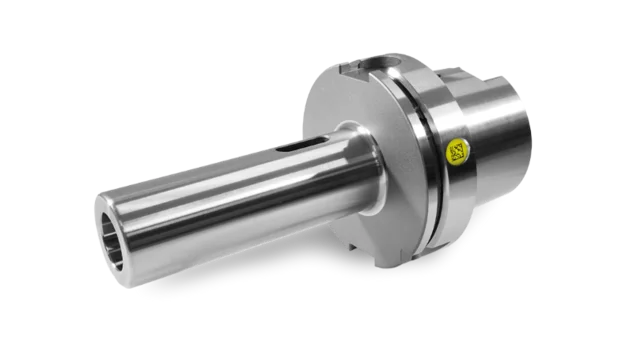

Mandris para cone Morse
Para ferramentas com cone Morse e espiga conforme DIN 2288.
Saber mais

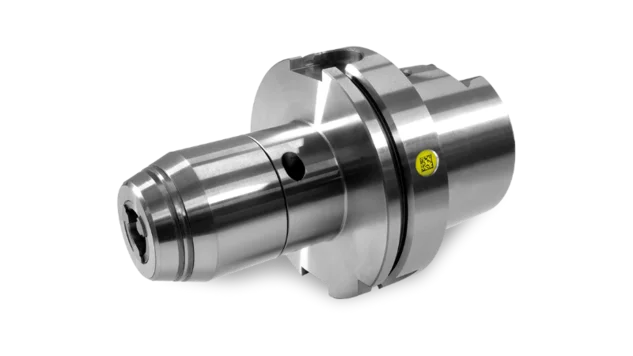

Mandris porta-brocas curtos
Para fixação de brocas e ferramentas com haste cilíndrica.
Saber mais

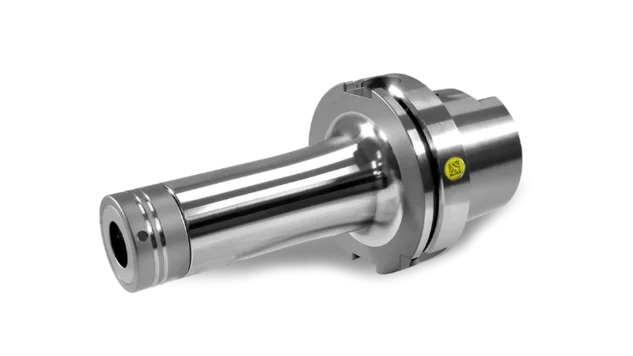

HAWK EYE®
Mandris porta-pinça ER de precisão HPC para usinagem de alto desempenho.
Saber mais

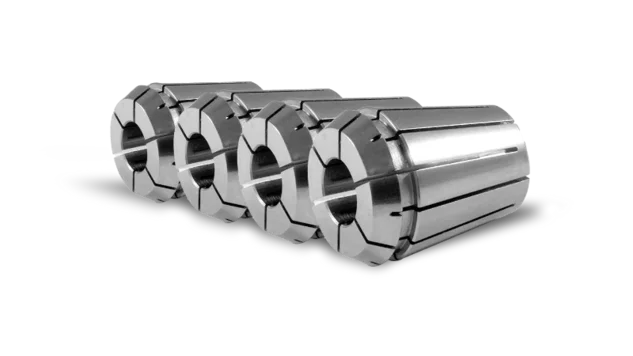

Pinças ER
ER e ER «Mini» para mandris porta-pinça e HAWK EYE®.
Saber mais

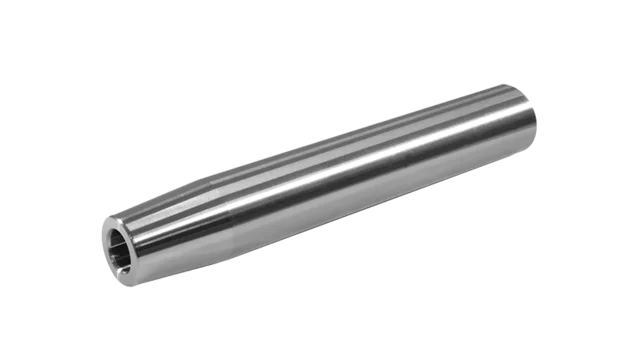

Extensões térmicas (shrink)
Para ferramentas com haste cilíndrica – maior alcance em usinagens profundas.
Saber mais

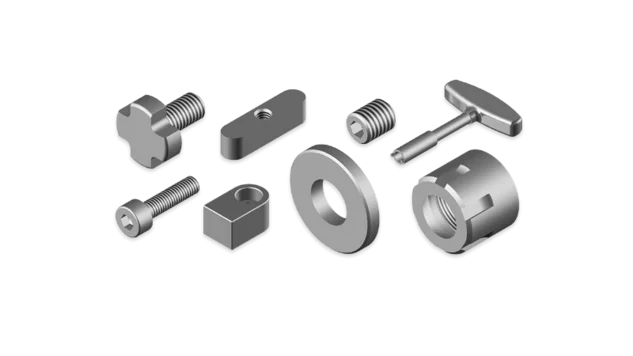

Acessórios
Discos de vedação, porcas de fixação e mais.
Saber maisAgora é a sua vez – aproveite!
A linha completa de porta-ferramentas e elementos para fixação já está disponível em nossa loja virtual. Encontre o porta‑ferramenta ideal de forma simples, rápida e conveniente e utilize imediatamente o gêmeo digital disponibilizado no site em seu sistema CAM e de gerenciamento de ferramentas.
