»toolBalancer«

Defendemos o progresso inteligente

Com ferramentas equilibradas de forma ideal e altamente precisa, consegue uma maior durabilidade das ferramentas, um tempo de funcionamento mais longo do fuso e uma melhor qualidade de superfície dos seus componentes. Com o »toolBalancer« consegue não só equilibrar as suas ferramentas, mas também toda a sua produção, alcançando o equilíbrio perfeito entre sustentabilidade, eficiência e progresso.

Solicitar agora

Realidade aumentada · 3D

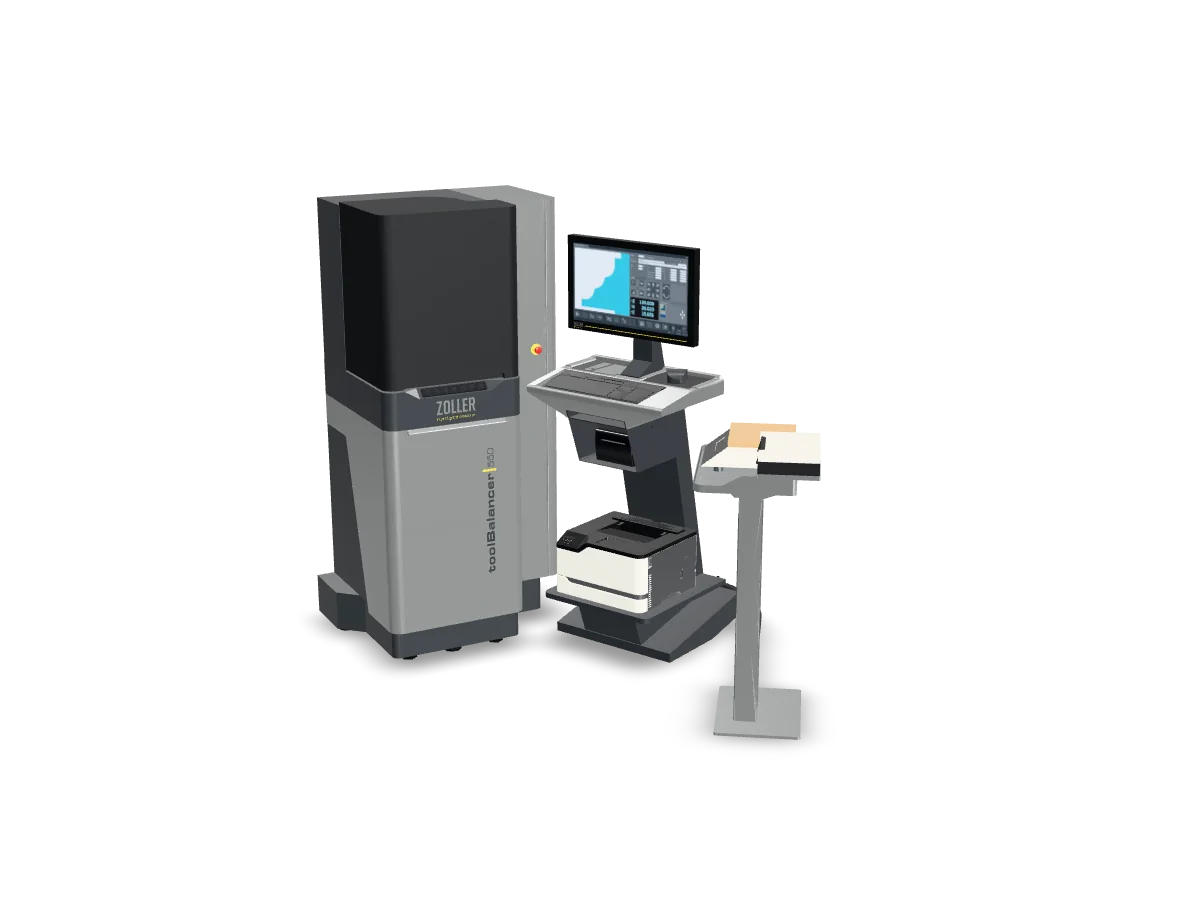

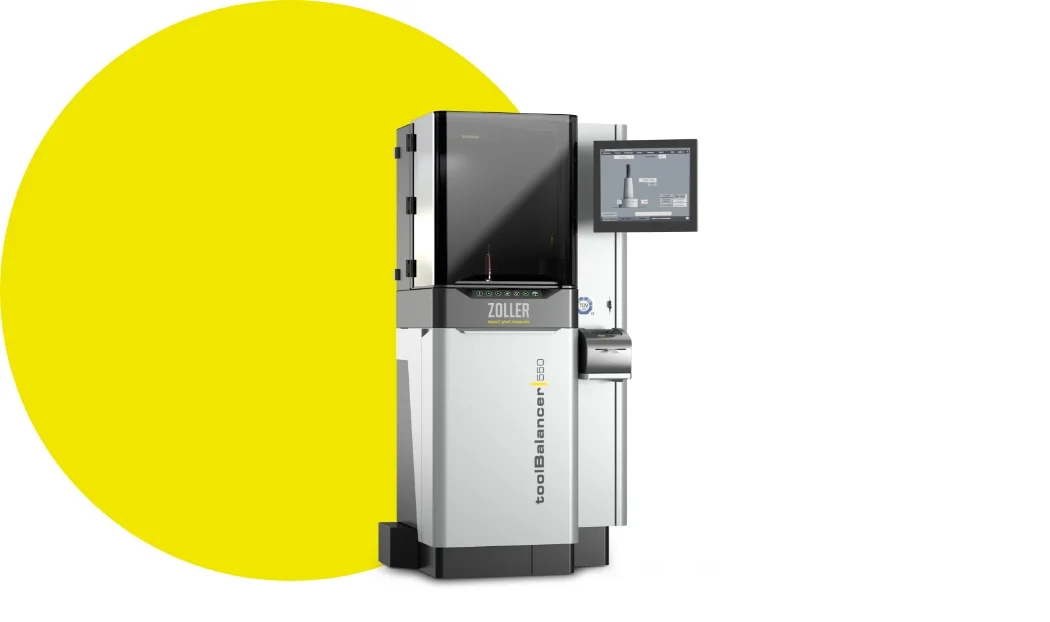

»toolBalancer 550« em tamanho real – na sua fábrica

Com a realidade aumentada, o equipamento aparece em escala real exatamente onde vai trabalhar: ande ao redor dele e verifique o espaço e os acessos antes de fazer o pedido. No computador, gire e amplie o modelo CAD aqui mesmo.

Largura: 1,54 m
Profundidade: 2,02 m
Altura: 1,73 m
Área ocupada: 3,11 m²

Dimensões externas do modelo CAD nesta configuração – podem variar conforme o equipamento.

Planejador da sala de ferramentas

O equilíbrio único entre funcionalidade e ergonomia para resultados de medição exatos: isso é precisão e segurança certificada para a sua produção.

Frank Hartstein, membro da equipa de desenvolvimento de produtos »toolBalancer«

Nós, a empresa de tecnologia ZOLLER, focamos a nossa experiência e competência neste novo desenvolvimento de produto, estabelecendo assim mais um marco e completando o portfólio de produtos ZOLLER. Típico da ZOLLER: tudo de um único fornecedor.

Christoph Zoller, Diretor Executivo

A combinação perfeita entre design, ergonomia e inteligência tecnológica. A solução ZOLLER com segurança certificada para uma aplicação que poupa recursos na sua produção.

Alexander Zoller, Diretor Executivo

Verificado pela TÜV e UL/CSA

Base sólida de 500 kg

Melhores resultados de equilíbrio: < 0,4 gmm

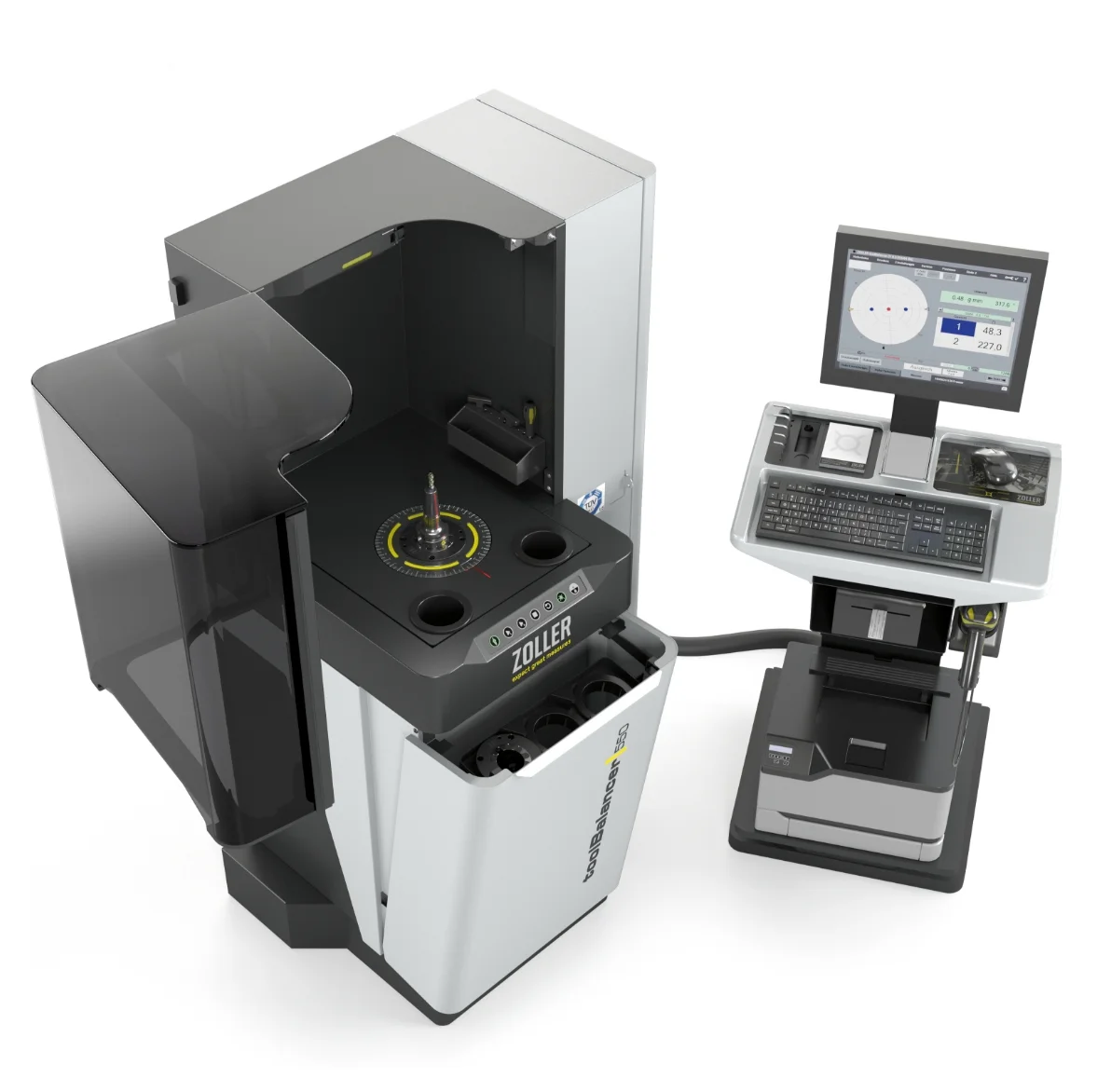

A interação de alto desempenho

Capota de segurança »twinPanel«

Corresponde à norma DIN ISO 21940-23 classe C60 para máxima segurança.

O «disco de sacrifício» interno absorve a sujidade, por exemplo, resíduos de lubrificantes de refrigeração e danificações causadas pela separação de componentes. Desta forma, é tido em conta o processo muito importante e frequentemente ignorado do envelhecimento do disco de proteção, que resulta do uso diário. Através de uma troca rápida e económica do disco de sacrifício, o ZOLLER »twinPanel« garante a segurança permanente dos seus operadores.

fuso de alta precisão

Fuso de alta precisão

Com um adaptador de desequilíbrio que corresponde à porta-ferramentas, aceita praticamente qualquer porta-ferramentas. O fuso roda a ferramenta, dependendo do peso, com uma velocidade ajustável de 400 a, no máximo, 1200 rotações por minuto e mede o desequilíbrio com uma precisão de < 0,4 gmm.

Ao projetar o fuso de alta precisão, a ZOLLER deu especial atenção ao processo de troca do adaptador, que é seguro e certificado. Um elemento de design especial evita acidentes e danificações causadas por adaptadores de balanceamento não ligados aparafusadamente no fuso.

Depósito de receção de adaptadores

Depósito de receção de cartões com tampa frontal giratória

Três locais de armazenamento para uma troca de adaptadores ergonómica, rápida e sem esforço para as costas, sem necessidade de se agachar.

recorte da forquilha

Recorte para garfo

Para uma montagem flexível e um transporte simples do »toolBalancer« na sua produção com a ajuda de um empilhador.

Software de operação ZOLLER

Software de operação ZOLLER fácil

A representação gráfica estruturada orienta o operador de forma intuitiva através do processo de medição e balanceamento.

A configuração da máquina é ajustada através da entrada dos dados geométricos da ferramenta. Todos os dados são guardados na base de dados e ficam disponíveis para utilização posterior.

Unidade de comando »cockpit«

Unidade de comando separada no »cockpit«

É ajustável em altura e posição, assim como o monitor em inclinação, podendo ser simplesmente deslocado para a posição pretendida, tornando o processo de operação do software o mais confortável possível.

Além da operação de "touch", o »cockpit« oferece a possibilidade de introdução de dados através do rato e do teclado, bem como compartimentos para impressoras de etiquetas e laser, leitores de scanner portátil e ferramentas, como chaves Allen.

Balanceamento simples, preciso e seguro

O »toolBalancer« torna o balanceamento de ferramentas mais simples, seguro e eficiente. Sua estrutura foi desenvolvida para proporcionar praticidade durante a operação, com a cobertura de segurança »twinPanel«, design ergonômico, teclado de membrana de fácil utilização, suporte para adaptadores de balanceamento e compartimentos integrados à ampla área de trabalho.

O software de operação da ZOLLER, com sua interface gráfica clara e estruturada, orienta o operador de forma intuitiva durante todo o processo de medição e balanceamento.

Com as opções de software disponíveis, o »toolBalancer« atende a diferentes aplicações de balanceamento em 1 ou 2 planos, incluindo a compensação em posições definidas com parafusos de balanceamento, o uso de anéis de balanceamento e a correção por remoção de material, por meio de perfuração ou fresagem.

Uma solução completa para realizar o balanceamento de ferramentas com mais segurança, precisão e eficiência

Abra a tampa, desbloqueie a voltagem, rode
a ferramenta 180° e tensione.

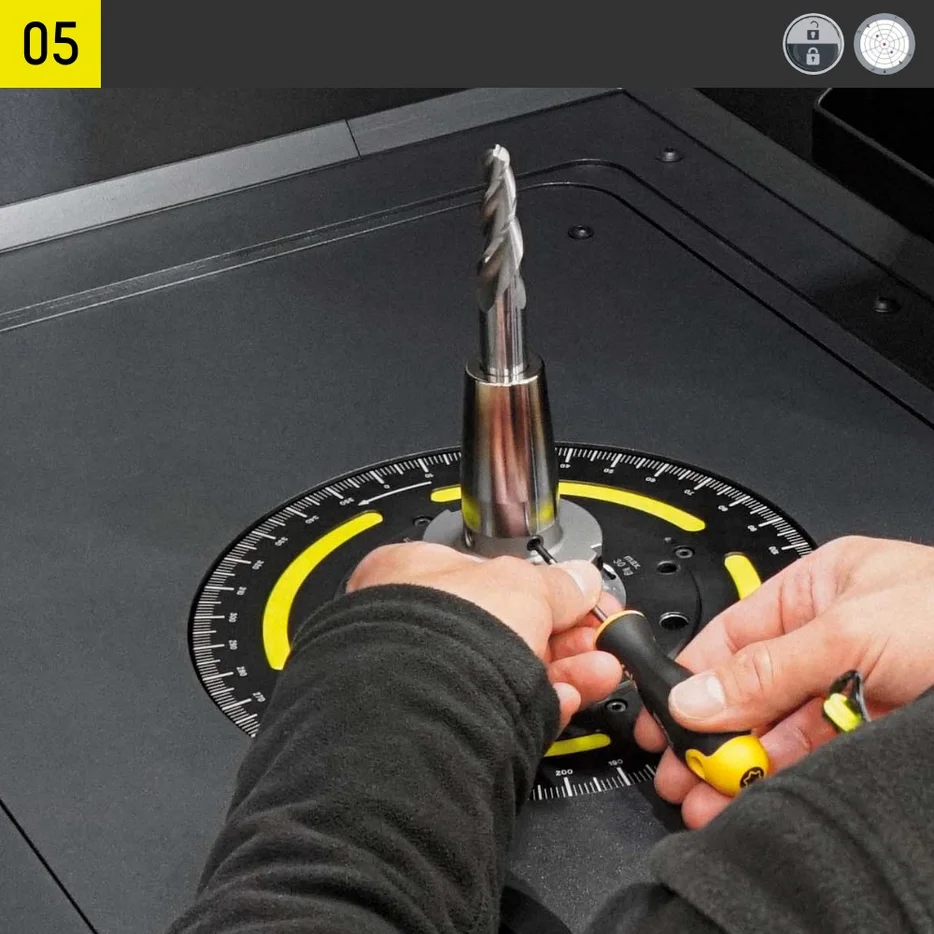

Abra a tampa,
corrija o desequilíbrio (por exemplo, com parafusos de equilíbrio)

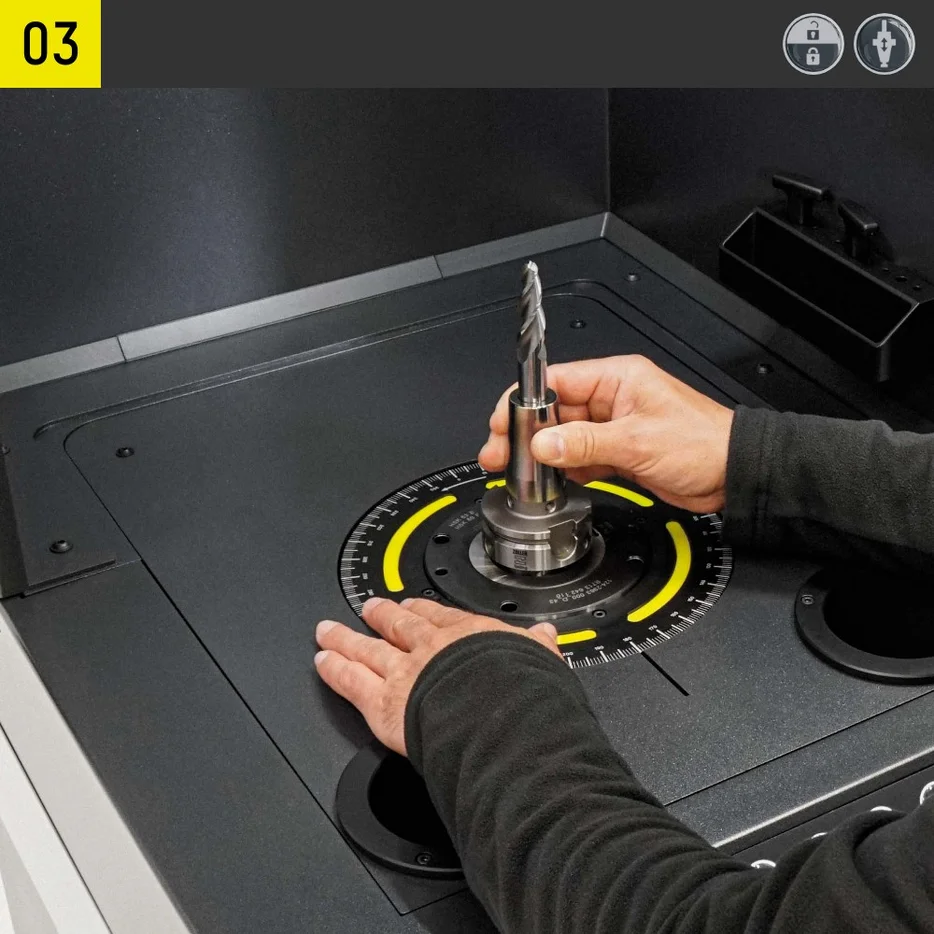

Abrir a tampa, usar
a ferramenta e tensionar

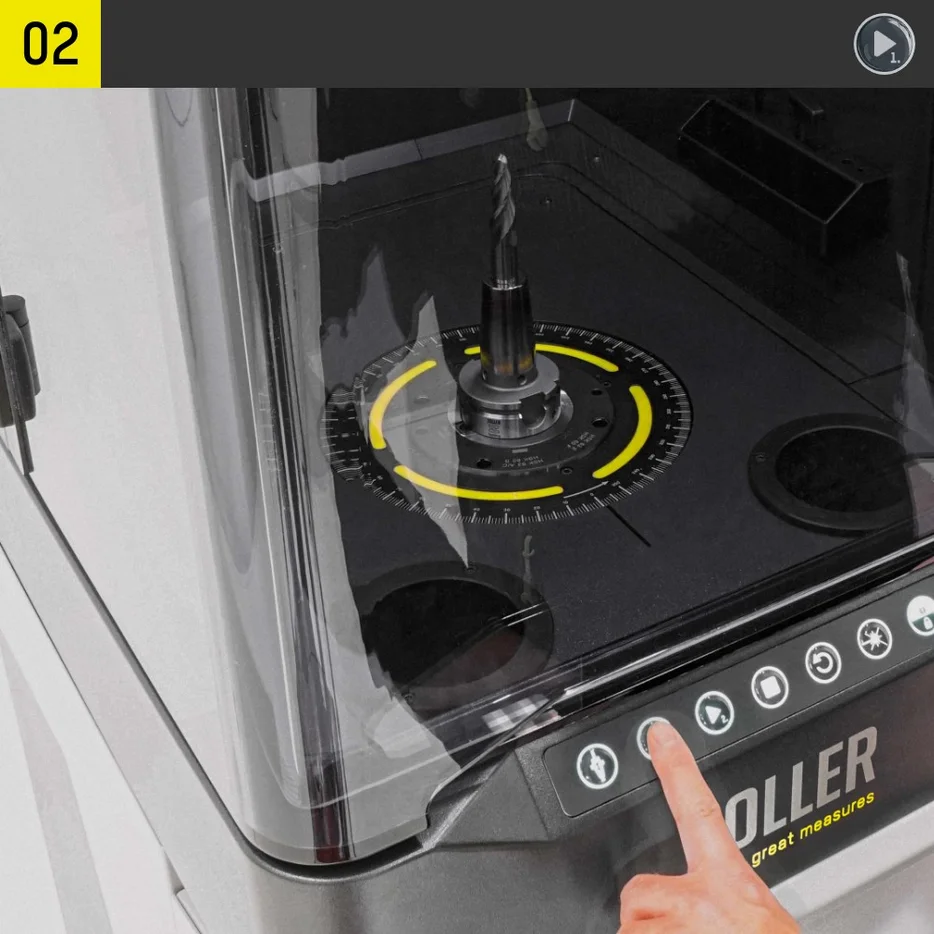

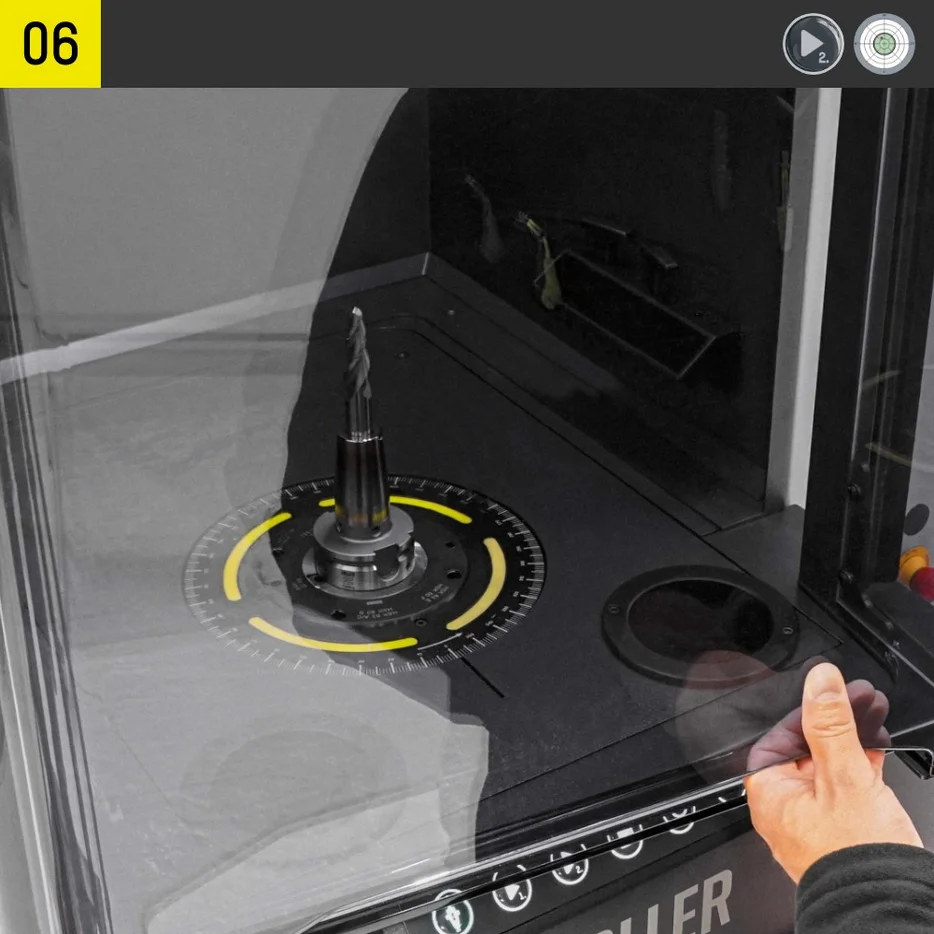

Fecha a tampa e inicie a execução 1

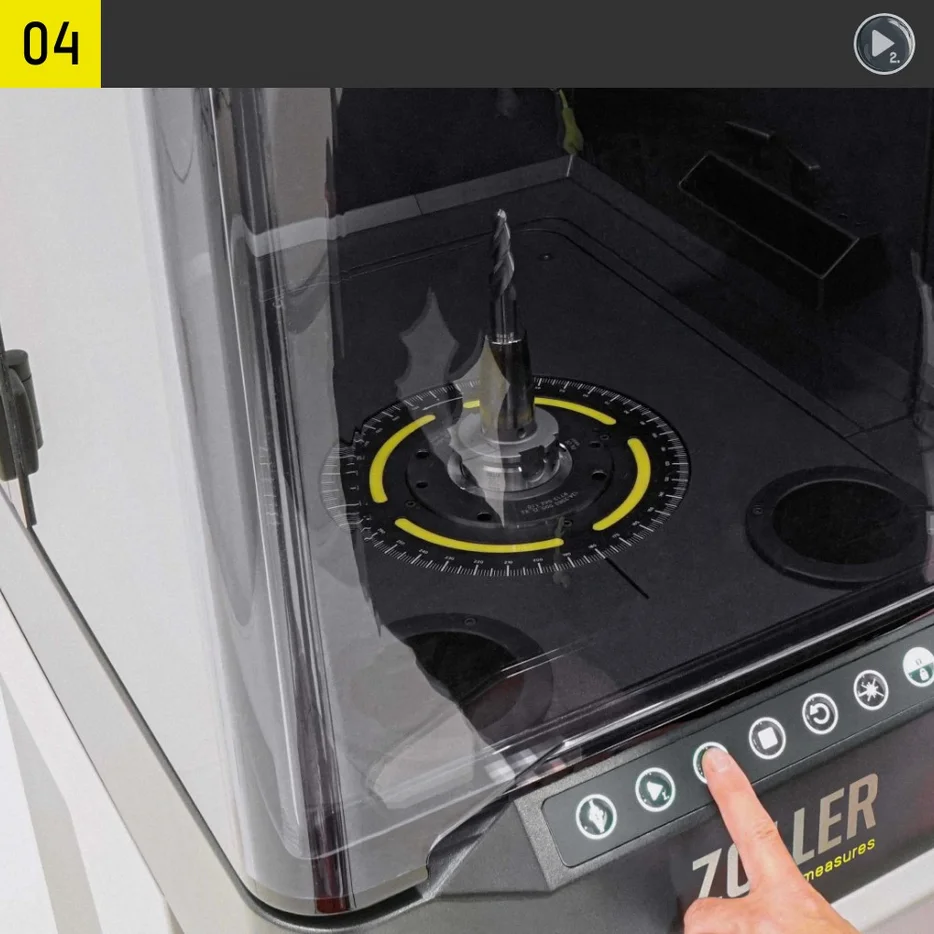

Fecha a tampa e inicie la ejecución 2

Fechar a tampa e iniciar o ciclo de controlo,
resultado de medição do ciclo de controlo

Os nossos adaptadores, confiáveis e exatos

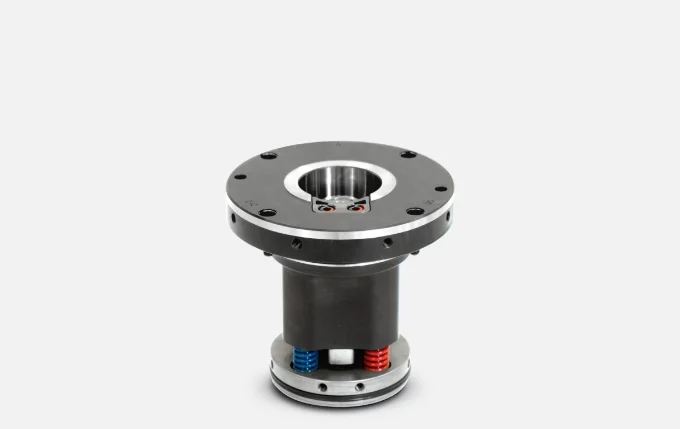

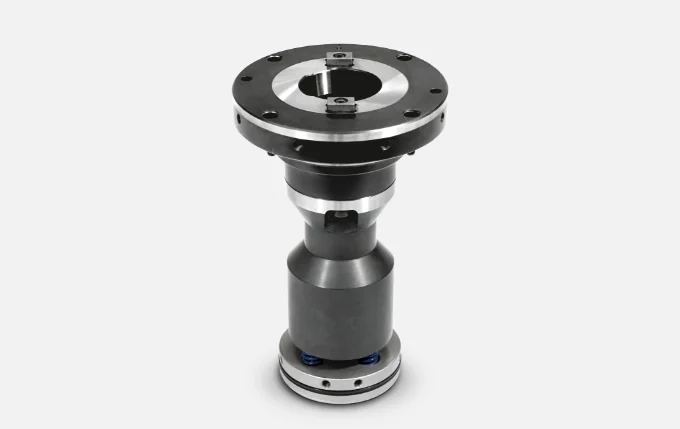

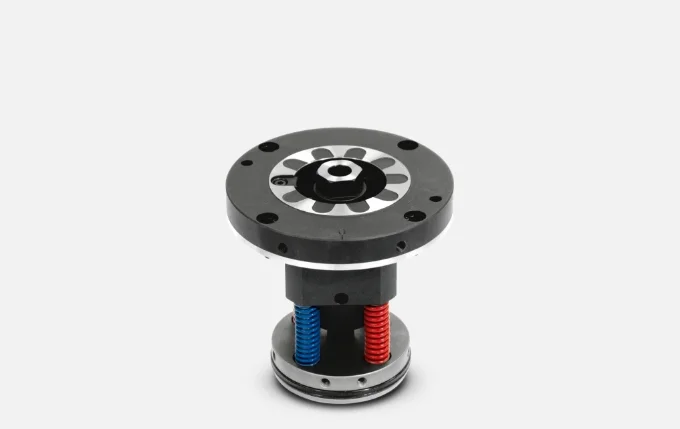

A linha de adaptadores de balanceamento de alta precisão da ZOLLER, com seu design exclusivo, permite a fixação motorizada e segura de suportes SK, HSK e cones poligonais, proporcionando uma precisão de repetição excepcional.

Desenvolvidos para garantir máxima precisão e confiabilidade, os adaptadores asseguram uma fixação estável e consistente durante o processo de balanceamento.

Outros adaptadores disponíveis mediante pedido.

Entregue o contacto

Do meio para a máxima precisão

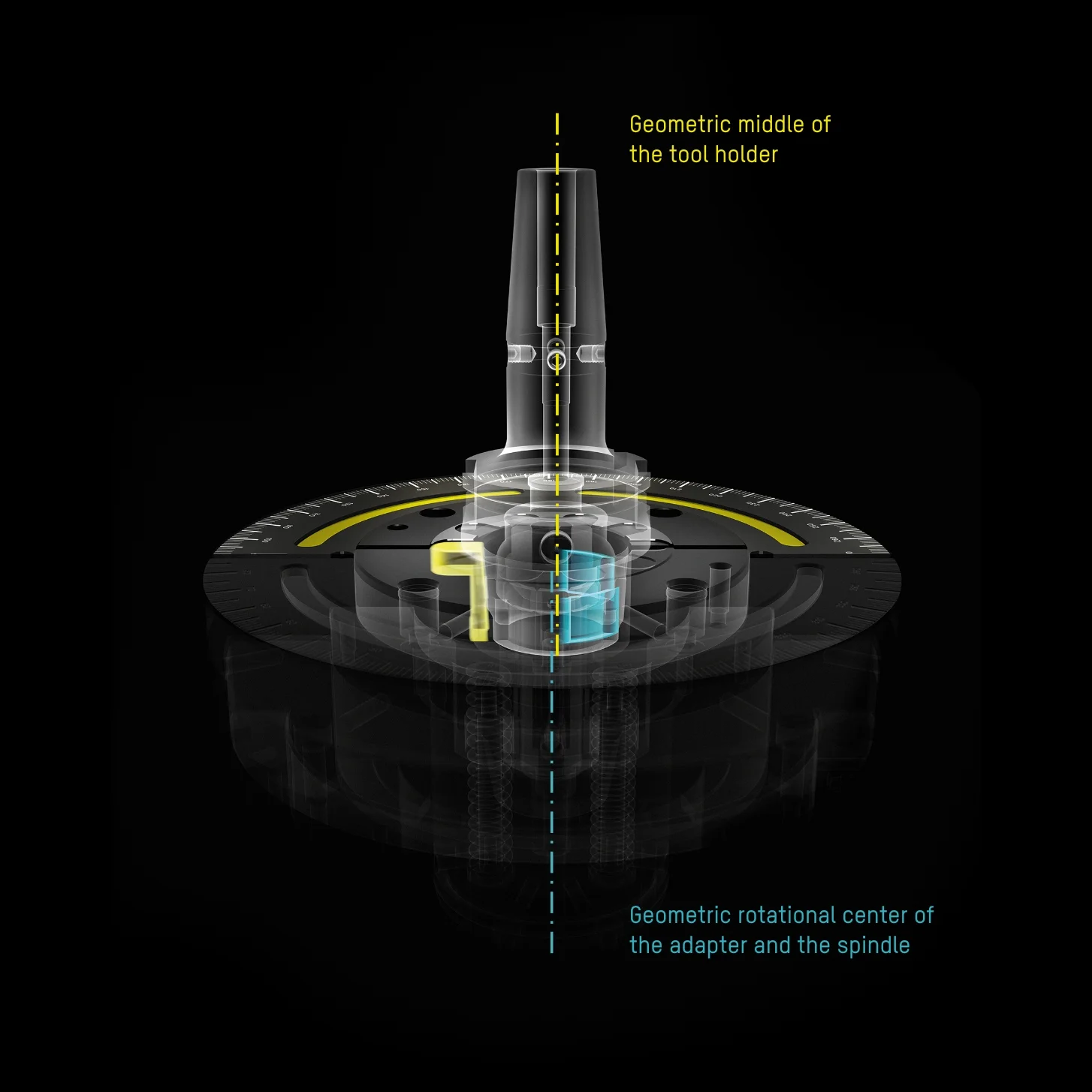

O desequilíbrio nas ferramentas é causado por uma construção assimétrica e pela consequente distribuição assimétrica da massa. O ZOLLER »toolBalancer« desbloqueia o problema com o mesmo método e, na medição e no equilíbrio das suas ferramentas, coloca um desvio central deliberado no adaptador de equilíbrio.

O adaptador de balanceamento com desvio central é construído com um sistema de dois pontos e uma peça de pressão. Isso resulta num sinal do sensor grande e mais facilmente mensurável e garante resultados de balanceamento altamente precisos, sobretudo com alta qualidade de balanceamento e pequeno desequilíbrio.

Saiba mais

desvio central

Através de uma deslocação definida do porta-ferramentas pela peça de pressão no sentido das superfícies de contato, é criado o desvio central para uma alta reprodutibilidade dos resultados.

Apoio fixo

Para uma elevada reprodutibilidade: os porta-ferramentas estão fixos nas superfícies de apoio do adaptador de equilíbrio.

Peça de pressão

A peça de pressão pressiona o cone dos porta-ferramentas sem folga contra as superfícies de apoio do adaptador de equilíbrio.

Equilibrar significa tranquilidade para as ferramentas

Quando ferramentas rotativas não estão corretamente balanceadas, podem ocorrer vibrações e oscilações. Mesmo em baixas rotações, essas forças podem aumentar o desgaste das ferramentas, comprometer a qualidade superficial dos componentes e gerar cargas adicionais nos eixos da máquina.

Por isso, o balanceamento regular das ferramentas é essencial para garantir maior vida útil, melhor qualidade de usinagem e maior segurança no processo. Com as soluções de balanceamento da ZOLLER, você mantém suas ferramentas e sua produção em perfeito equilíbrio.
