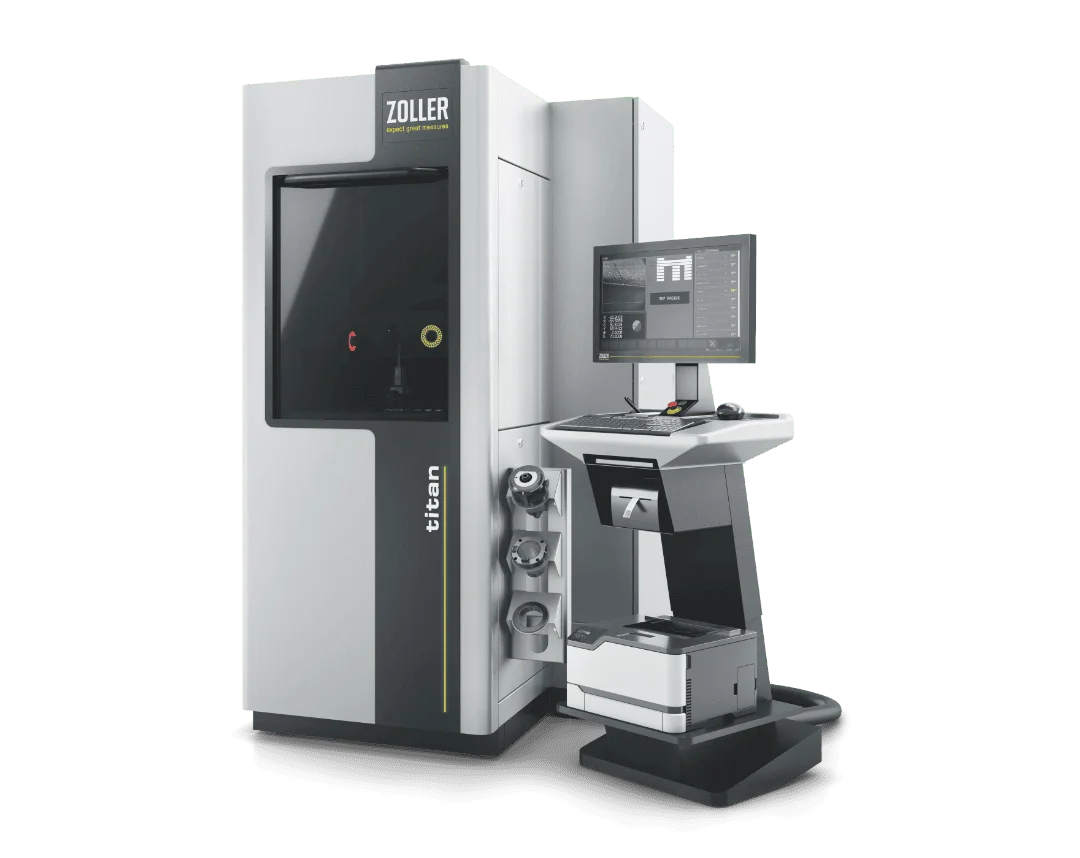

»titan«
Универсальная измерительная машина высокого класса
для производителей инструмента и заточных производств
Мы выступаем за умный прогресс
Как производитель инструмента или заточное предприятие вы должны обеспечивать наилучшее качество. Высокоточная измерительная машина высокого класса »titan« даёт вам точные данные измерений как неоспоримое доказательство высокого качества изготовления вашей продукции – »titan«, измерительная машина для самых высоких требований.
С ZOLLER »titan« вы измеряете более 100 параметров прецизионного инструмента в 2D/3D бесконтактно, полностью автоматически и впечатляюще надёжно. Каждое измеренное значение даёт основу для повышения качества вашей продукции.
Калибровка измерительных приборов на месте с помощью сертифицированных образцов и эталонов – важная часть обеспечения качества в E. ZOLLER GmbH & Co. KG: так мы гарантируем надёжные результаты измерений и высокую точность ваших изделий в соответствии с действующими стандартами.
Передовые технологии
Выдающаяся точность
Сертифицированная безопасность
Совершенство в деталях
Виброразвязка
Виброразвязка
Виброразвязка – встроенное активное гашение вибраций с автоматическим регулированием уровня поглощает внешние вибрационные воздействия в месте установки.
Камера проходящего света
Камера проходящего света с многосветодиодной подсветкой
Камера проходящего света с многосветодиодной подсветкой обеспечивает измерение контуров режущих кромок и геометрии ступеней в силуэте с микронной точностью и разрешением до 5 Мпикс благодаря высококачественной малоискажающей оптике и телецентрическому проходящему свету. Камера имеет высокую частоту кадров для быстрой фокусировки и регистрации контура при вращении инструмента. Многосветодиодный кольцевой осветитель обеспечивает интенсивное и контрастное освещение при контроле режущих кромок в отражённом свете.
Высокоточный шпиндель »tcs«
Высокоточный шпиндель »tcs«
Высокоточный шпиндель »tcs« гарантирует удержание и зажим инструмента и оправок с микронной точностью. Адаптацию ко множеству систем оправок обеспечивает универсальная система смены сменных держателей. Привод с ЧПУ с автофокусом и точной системой измерения углов обеспечивает автоматическую фокусировку на режущей кромке и регистрацию контура резания.
Шкаф управления
Шкаф управления
Шкаф управления – с активной вентиляцией. Все необходимые электронные компоненты аккуратно и надёжно установлены для бесперебойной работы. Расположение шкафа управления обеспечивает оптимальный доступ для технического обслуживания и сервиса.
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости. Сенсорное оснащение конфигурируется.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit« обеспечивает оператору эргономику и комфорт благодаря индивидуальным настройкам. »cockpit« регулируется по высоте и положению, а цветной TFT-монитор 24" можно наклонять.
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Виброразвязка
Виброразвязка
Виброразвязка
Виброразвязка – встроенное активное гашение вибраций с автоматическим регулированием уровня поглощает внешние вибрационные воздействия в месте установки.
Камера проходящего света
Камера проходящего света
Камера проходящего света с многосветодиодной подсветкой
Камера проходящего света с многосветодиодной подсветкой обеспечивает измерение контуров режущих кромок и геометрии ступеней в силуэте с микронной точностью и разрешением до 5 Мпикс благодаря высококачественной малоискажающей оптике и телецентрическому проходящему свету. Камера имеет высокую частоту кадров для быстрой фокусировки и регистрации контура при вращении инструмента. Многосветодиодный кольцевой осветитель обеспечивает интенсивное и контрастное освещение при контроле режущих кромок в отражённом свете.
Высокоточный шпиндель »tcs«
Высокоточный шпиндель »tcs«
Высокоточный шпиндель »tcs«
Высокоточный шпиндель »tcs« гарантирует удержание и зажим инструмента и оправок с микронной точностью. Адаптацию ко множеству систем оправок обеспечивает универсальная система смены сменных держателей. Привод с ЧПУ с автофокусом и точной системой измерения углов обеспечивает автоматическую фокусировку на режущей кромке и регистрацию контура резания.
Шкаф управления
Шкаф управления
Шкаф управления
Шкаф управления – с активной вентиляцией. Все необходимые электронные компоненты аккуратно и надёжно установлены для бесперебойной работы. Расположение шкафа управления обеспечивает оптимальный доступ для технического обслуживания и сервиса.
Камера отражённого света
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости. Сенсорное оснащение конфигурируется.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit« обеспечивает оператору эргономику и комфорт благодаря индивидуальным настройкам. »cockpit« регулируется по высоте и положению, а цветной TFT-монитор 24" можно наклонять.
Возможности хранения
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Высокоточная оптика

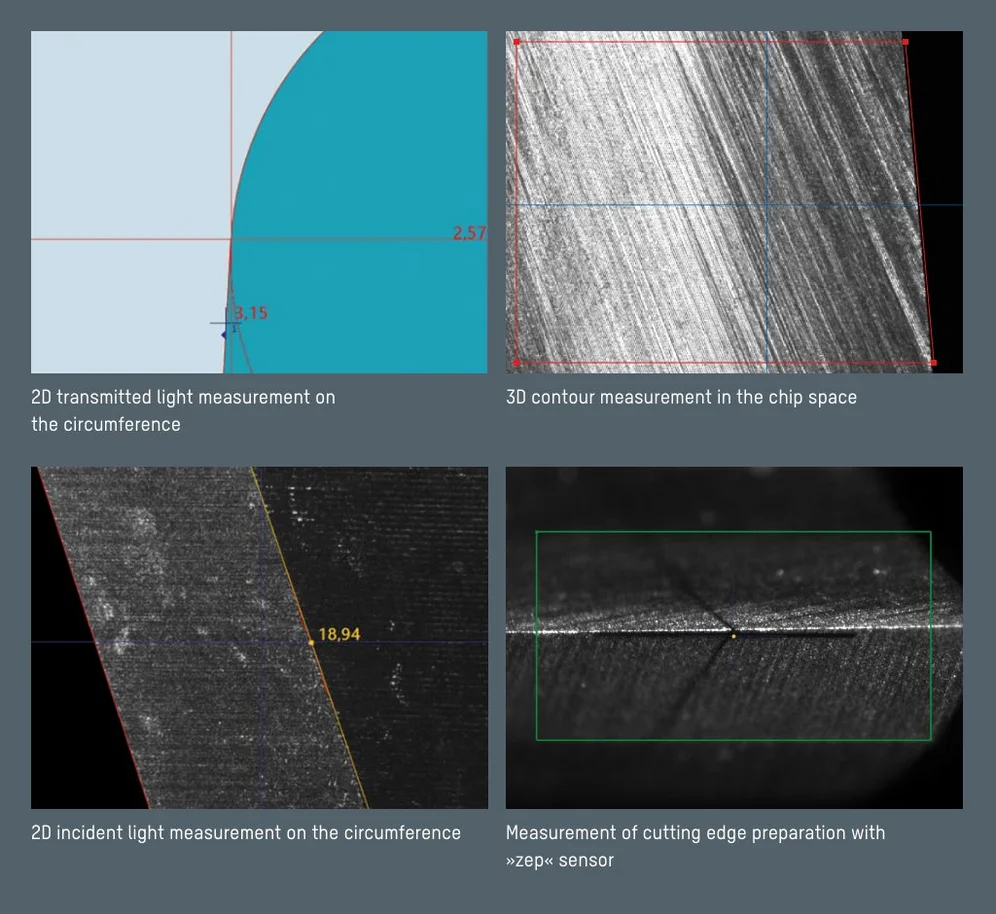

С »titan« вы измеряете бесконтактно в проходящем и отражённом свете – пользуйтесь мультисенсорной технологией ZOLLER, оптимально адаптированной к особым условиям прецизионного инструмента. Каким бы сложным ни был инструмент.
Гарантированная точность
Требования менеджмента качества постоянно растут. Поэтому вы должны быть уверены в неизменности погрешностей измерения ваших машин. В измерительных машинах ZOLLER высокоточные калибровочные эталоны из боросиликатного стекла Borofloat® используются для определения погрешностей измерения длины по стандарту DIN EN ISO 10360. В соответствии с этим стандартом выполняется не менее трёх последовательностей измерений (25 326 соотношений). Благодаря этой процедуре точность измерительных машин ZOLLER документируется в двух измерениях и может быть прослежена в любой момент.
Проверка фактов для инструмента
»titan« проста в использовании и рассчитана на долгую службу. Эта высококлассная измерительная машина предназначена для длительной эксплуатации в многосменном режиме и по-настоящему раскрывается в кондиционируемых помещениях.
Решение ZOLLER для контроля и измерения доказывает то, о чём многие лишь заявляют: качество.
Мы выступаем за точность в действии
ZOLLER »titan« обеспечивает простые, быстрые и рентабельные производственные процессы: даже очень сложные измерения выполняются полностью автоматически, независимо от оператора и с протоколом контроля одним нажатием кнопки. От выборочного до сплошного контроля – »titan« измеряет полностью автоматически и с микронной точностью. С ZOLLER »titan« вы можете быть уверены в измерительной технике высочайшего уровня.
