»toolBalancer«

Мы выступаем за умный прогресс

С оптимально и высокоточно отбалансированным инструментом вы добиваетесь большего ресурса инструмента и шпинделя и лучшего качества поверхности деталей. С »toolBalancer« вы достигаете идеального баланса устойчивости, эффективности и прогресса не только для инструмента, но и для всего производственного процесса.

Отправить запрос

Дополненная реальность · 3D

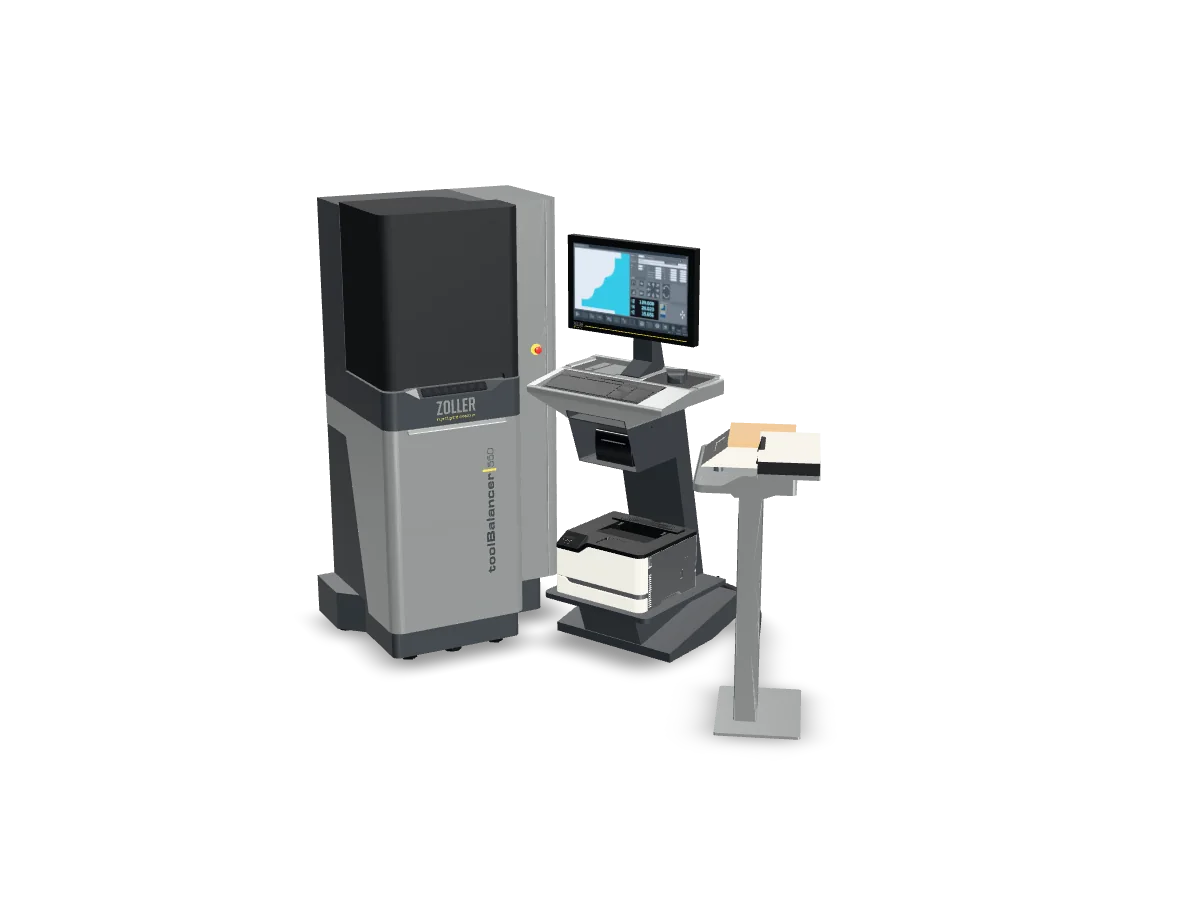

»toolBalancer 550« в натуральную величину – прямо в вашем цеху

С дополненной реальностью оборудование появляется в натуральную величину именно там, где оно будет работать: обойдите его и ещё до заказа проверьте место и подходы. На компьютере CAD-модель можно вращать и масштабировать прямо здесь.

Ширина: 1,54 m
Глубина: 2,02 m
Высота: 1,73 m
Площадь основания: 3,11 m²

Габаритные размеры CAD-модели в данной комплектации; в зависимости от конфигурации могут отличаться.

Планировщик инструментального участка

Уникальный баланс функциональности и эргономики для точных результатов измерений: это точность и сертифицированная безопасность для вашего производства.

Франк Хартштайн, команда разработки »toolBalancer«

Мы, технологическая компания ZOLLER, сосредоточили свой опыт и экспертизу на этой новой разработке, заложив очередную веху и дополнив продуктовый портфель ZOLLER. Типично для ZOLLER: всё из одних рук.

Кристоф Цоллер, управляющий директор

Идеальное сочетание дизайна, эргономики и технологического интеллекта. Решение ZOLLER с сертифицированной безопасностью для ресурсосберегающего применения на вашем производстве.

Александр Цоллер, управляющий директор

Сертификаты TÜV и UL/CSA

Массивное основание 500 кг

Лучшие результаты балансировки: < 0,4 г·мм

Высокоэффективное взаимодействие

Защитный кожух »twinPanel«

Защитный колпак »twinPanel«

Соответствует DIN ISO 21940-23, класс C60, для максимальной безопасности.

Внутренний «жертвенный» экран задерживает загрязнения, например остатки СОЖ, и повреждения от отделившихся деталей. Это учитывает очень важный и часто упускаемый из виду процесс замены защитного экрана, необходимость которого возникает при ежедневной эксплуатации. ZOLLER »twinPanel« надолго гарантирует безопасность ваших операторов благодаря быстрой и недорогой замене жертвенного экрана.

Высокоточный шпиндель

Принимает практически любую оправку с соответствующим балансировочным адаптером. В зависимости от массы шпиндель вращает инструмент с регулируемой скоростью от 400 до макс. 1200 об/мин и измеряет дисбаланс с точностью < 0,4 г·мм.

При разработке высокоточного шпинделя ZOLLER уделила особое внимание безопасной и сертифицированной смене адаптеров. Специальный конструктивный элемент предотвращает несчастные случаи и повреждения из-за незакреплённых балансировочных адаптеров в шпинделе.

Отсек для хранения адаптеров

Отсек для хранения адаптеров с откидной передней крышкой

Три места хранения для эргономичной, щадящей спину и быстрой смены адаптеров без приседаний.

Проём для вил

Для гибкой установки и простой транспортировки »toolBalancer« по производству с помощью паллетной тележки.

Программное обеспечение ZOLLER

Простое программное обеспечение ZOLLER

Структурированное графическое отображение интуитивно ведёт оператора через процесс измерения и балансировки.

Станок настраивается вводом данных о геометрии инструмента. Все данные сохраняются в базе данных и доступны впоследствии.

Пульт управления »cockpit«

Отдельный пульт управления »cockpit«

Регулируется по высоте и положению, монитор наклоняется. Его легко переместить в нужное положение, что делает работу с ПО максимально удобной.

Помимо сенсорного управления, »cockpit« предлагает ввод с помощью мыши и клавиатуры, а также полки для принтеров этикеток и лазерных принтеров, ручных сканеров и инструментов, например шестигранных ключей.

К цели – безопасно и быстро

»toolBalancer« делает балансировку инструмента особенно простой: благодаря эргономичному защитному кожуху »twinPanel«, удобной мембранной клавиатуре, отсеку для балансировочных адаптеров и отсекам в большой рабочей зоне.

Программное обеспечение ZOLLER со структурированным графическим отображением интуитивно ведёт оператора через процесс измерения и балансировки. С соответствующими опциями ПО доступны все варианты балансировки в 1–2 плоскостях, например компенсация в фиксированных позициях балансировочными винтами, использование балансировочных колец или балансировка удалением материала сверлением или фрезерованием.

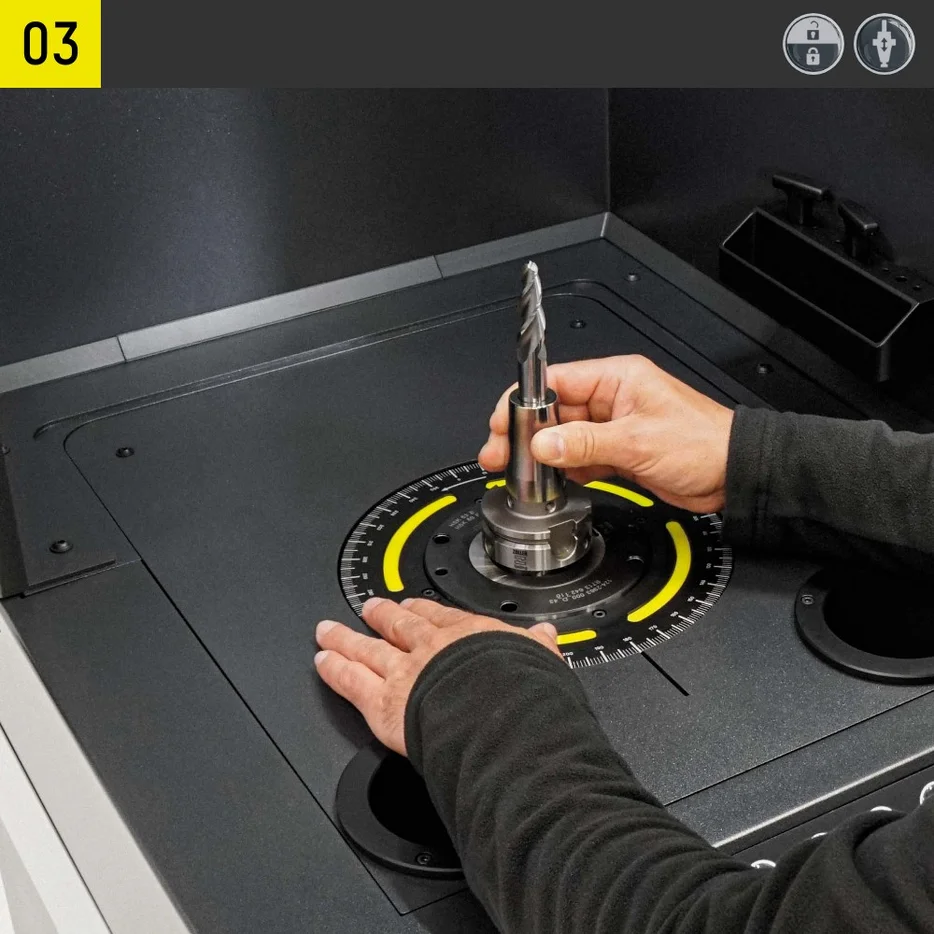

Откройте колпак, освободите зажим, поверните
инструмент на 180° и зажмите его.

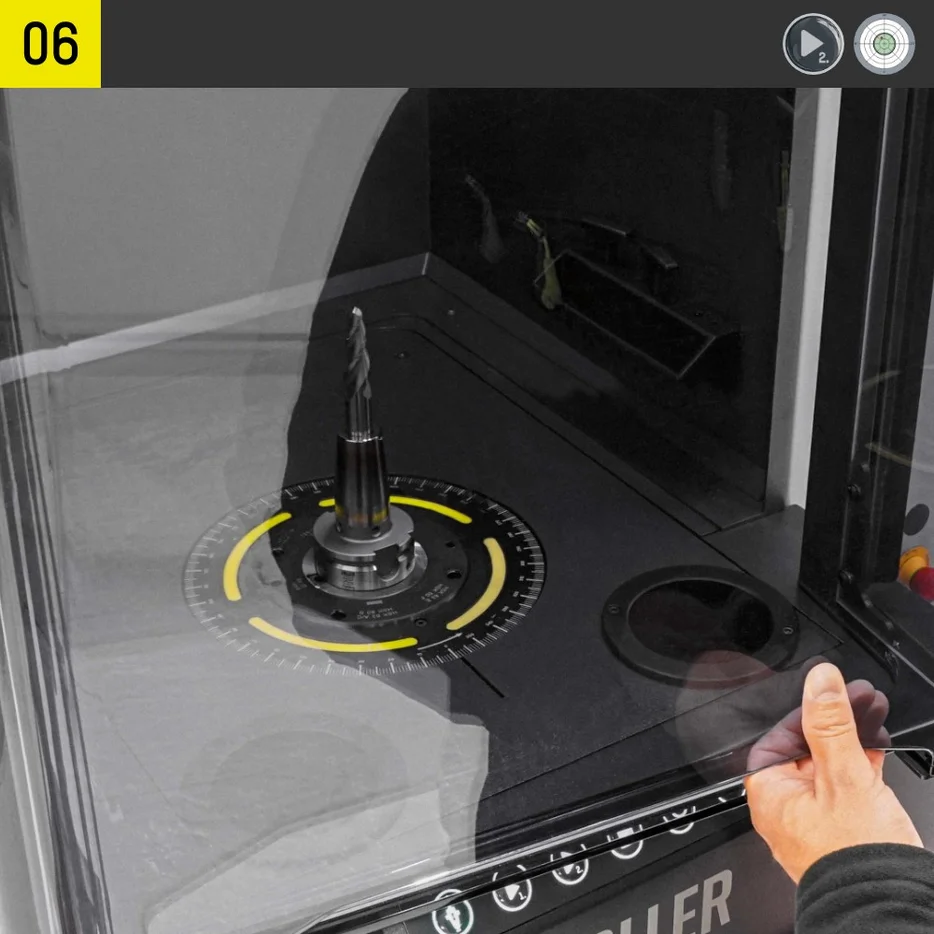

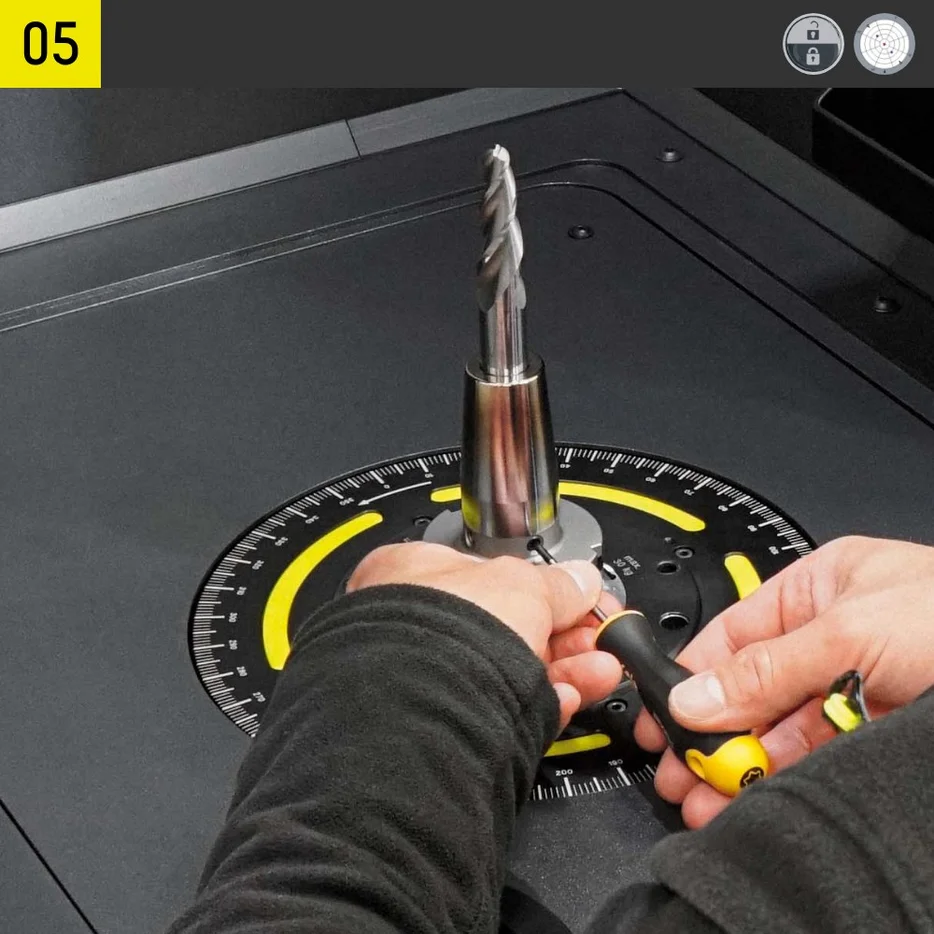

Откройте колпак, устраните
дисбаланс (например, балансировочными винтами).

Откройте колпак, установите
инструмент и зажмите его.

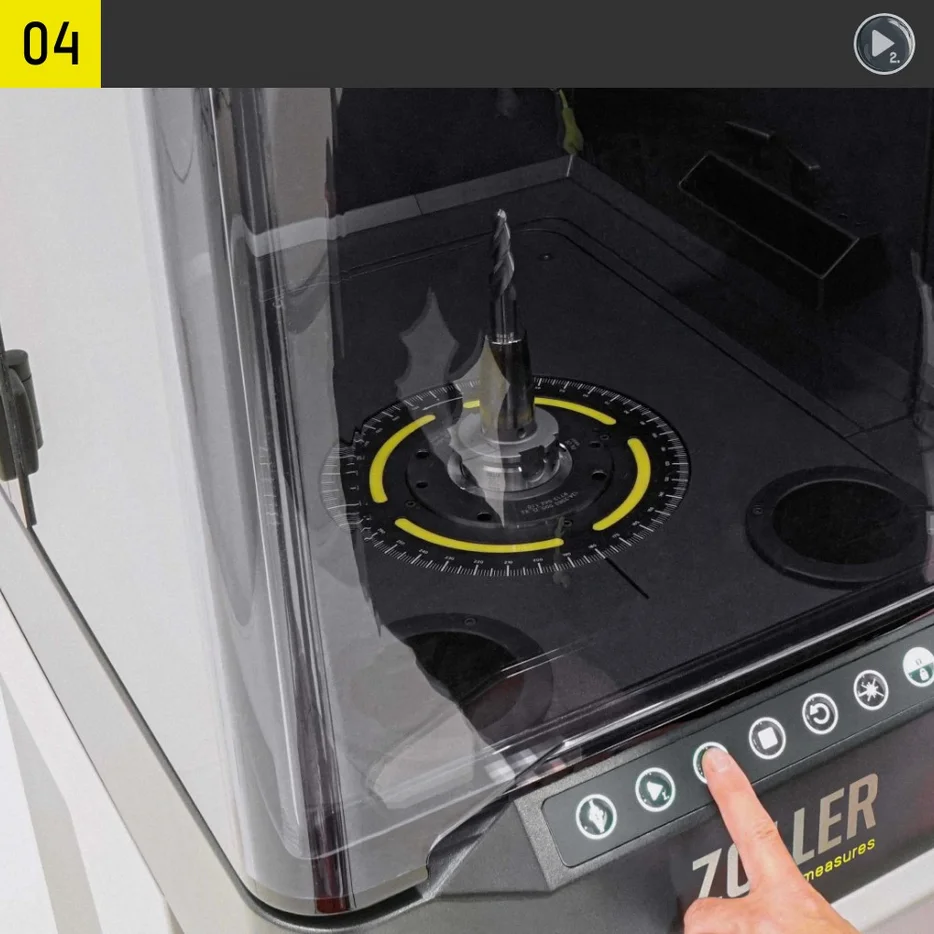

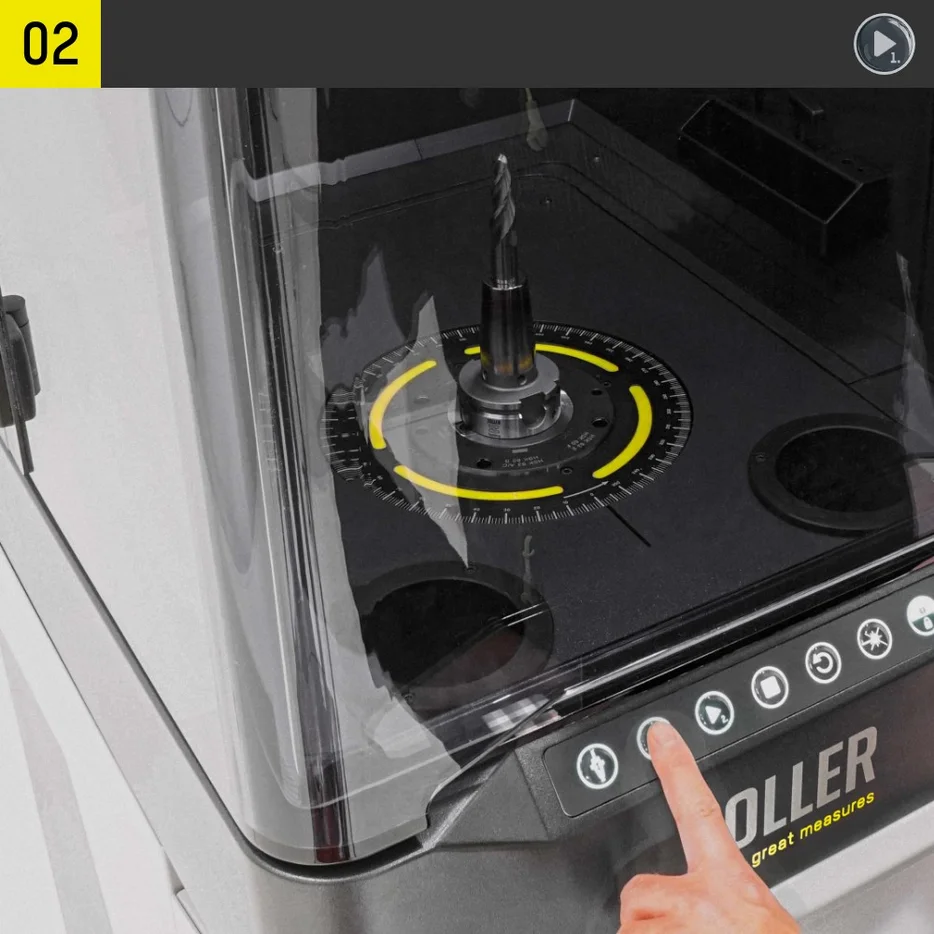

Закройте колпак и запустите прогон 1

Закройте колпак и запустите прогон 2.

Закройте колпак и запустите контрольный прогон,
результат измерения контрольного прогона

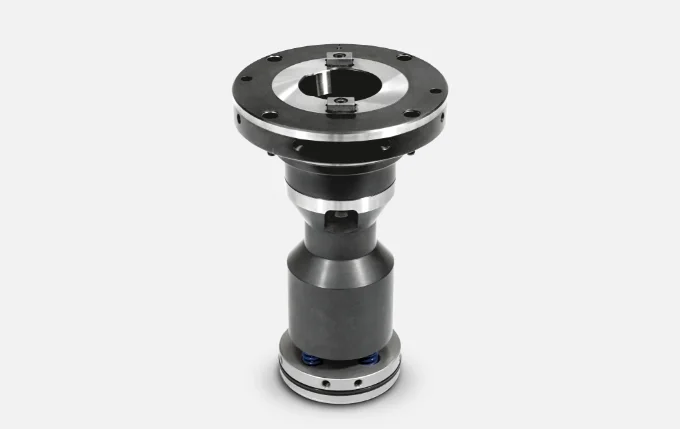

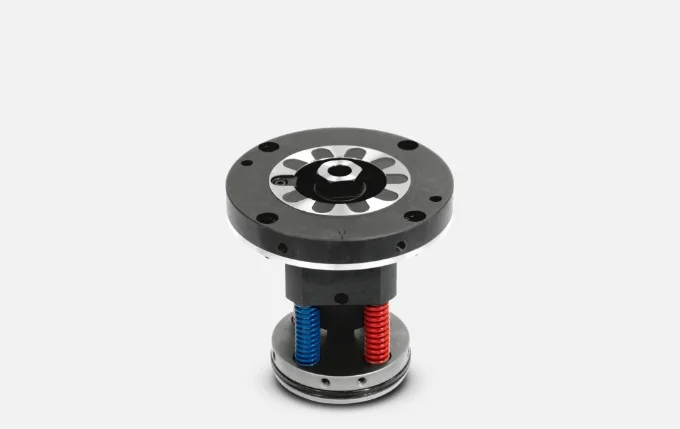

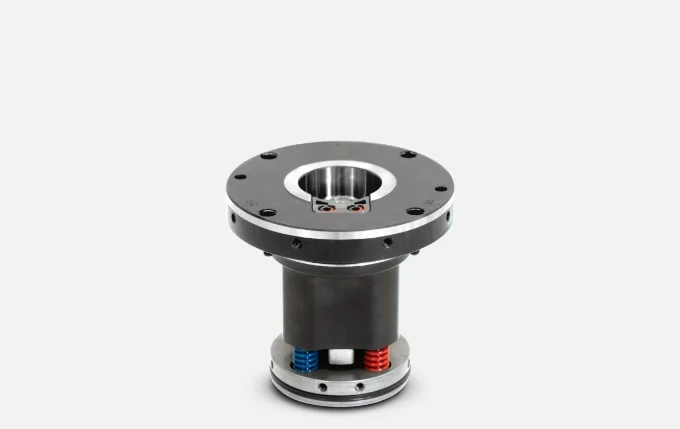

Наши адаптеры – надёжные и точные

Ассортимент высокоточных балансировочных адаптеров ZOLLER с уникальной конструкцией позволяет зажимать оправки с конусом SK, HSK и полигональным конусом с силовым приводом и, главное, надёжно и с беспрецедентной повторяемостью.

Другие адаптеры – по запросу.

Свяжитесь с нами

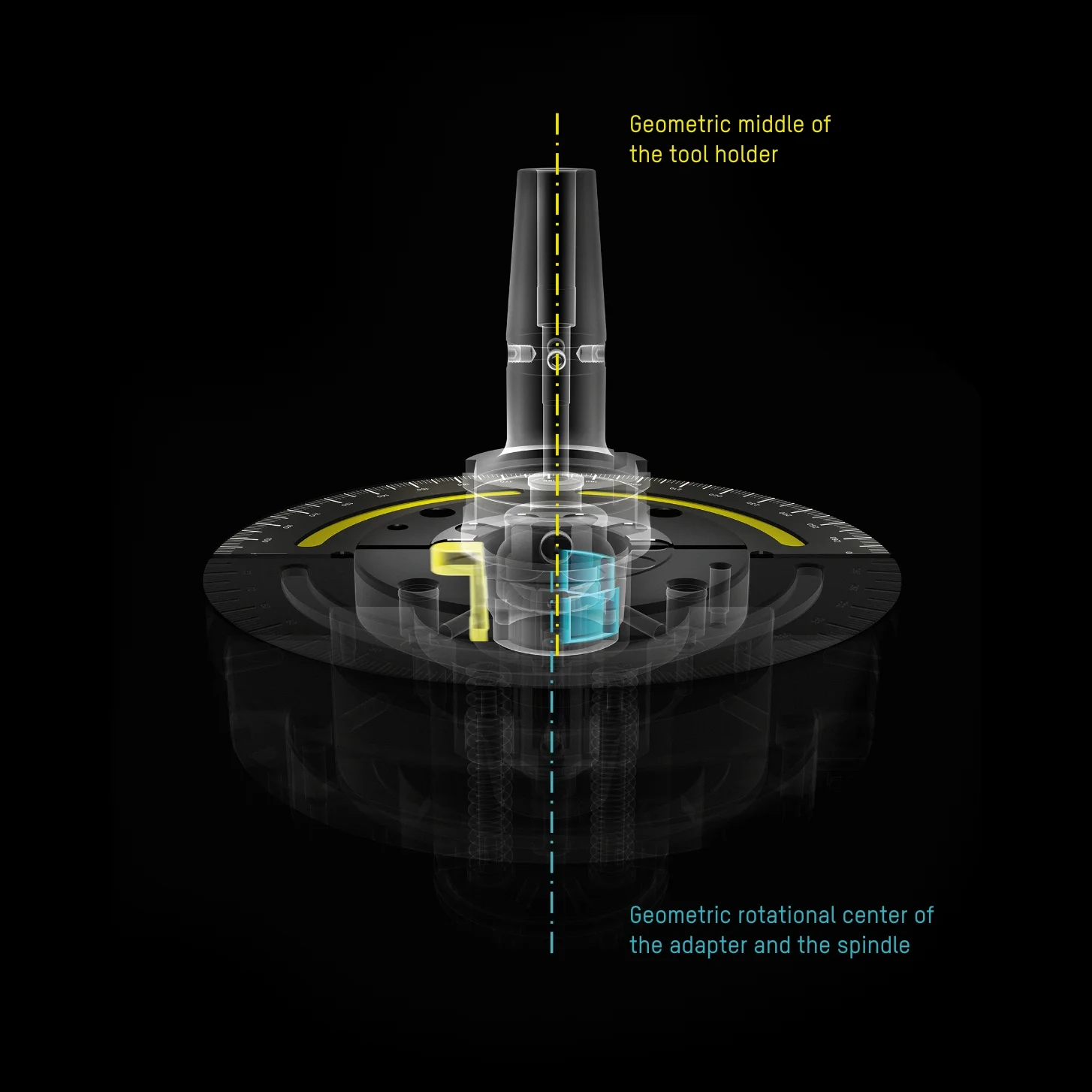

От центра к высочайшей точности

Дисбаланс инструмента возникает из-за асимметричной конструкции и связанного с ней асимметричного распределения массы. ZOLLER »toolBalancer« решает эту проблему с помощью намеренного смещения центра в балансировочном адаптере при измерении и балансировке инструмента.

Балансировочный адаптер со смещением центра выполнен с двухточечной системой и прижимным элементом. Это даёт большой и лучше измеряемый сигнал датчика и гарантирует высокоточные результаты балансировки, особенно при высоком качестве балансировки и малом дисбалансе.

Подробнее

Смещение центра

Заданное смещение оправки прижимным элементом в направлении опорных поверхностей создаёт смещение центра для высокой воспроизводимости результатов.

Система фиксированных точек

Для высокой воспроизводимости: оправки плотно прилегают к опорным поверхностям балансировочного адаптера.

Прижимной элемент

Прижимной элемент без зазора прижимает конус оправки к опорным поверхностям балансировочного адаптера.

Балансировка – это спокойствие для инструмента

Вибрации возникают, когда вращающийся инструмент работает неравномерно. Даже на низких скоростях это может приводить к повышенному износу инструмента, ухудшению качества поверхности и дополнительной нагрузке на шпиндели станков. Поэтому регулярно проверяйте инструмент на балансировочном станке ZOLLER.

Узнайте больше о преимуществах балансировки с решениями ZOLLER.

Подробнее о балансировочной технике
