»toolBalancer«

우리는 스마트한 발전을 지향합니다

최적화되고 정밀하게 밸런싱된 공구를 사용하면 공구 수명을 연장하고, 스핀들 가동 시간을 늘리며, 부품의 표면 품질을 향상시킬 수 있습니다. »toolBalancer«를 통해 공구뿐만 아니라 전체 생산 공정을 지속 가능성, 효율성, 발전이라는 세 가지 요소의 완벽한 균형으로 이끌어 보세요.

지금 문의하기

증강현실 · 3D

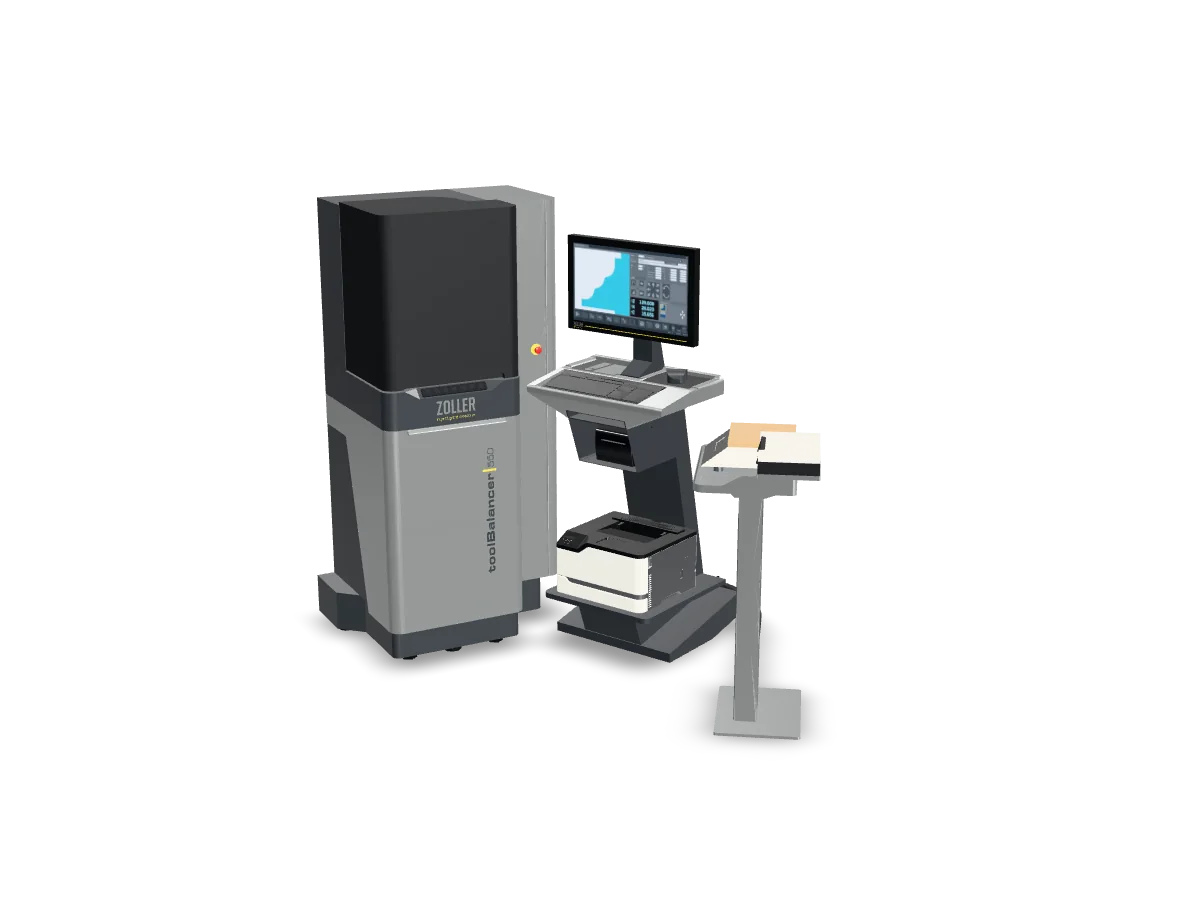

실물 크기의 »toolBalancer 550« – 귀사 현장에서

증강현실(AR)로 장비가 실제로 설치될 자리에 실물 크기로 나타납니다. 주위를 돌아보며 주문 전에 공간과 동선을 확인해 보세요. PC에서는 여기에서 바로 CAD 모델을 회전하고 확대할 수 있습니다.

폭: 1.54 m
깊이: 2.02 m
높이: 1.73 m
설치 면적: 3.11 m²

이 사양 기준 CAD 모델의 외형 치수이며, 구성에 따라 달라질 수 있습니다.

툴룸 플래너

정확한 측정 결과를 위한 기능성과 인체공학의 독보적인 조화: 이것이 바로 귀사의 생산 공정을 위한 정밀성과 인증된 안전성입니다.

프랭크 하트슈타인, »toolBalancer«제품 개발 팀 소속

기술 기업 졸러(ZOLLER)는 이번 신제품 개발에 축적된 경험과 전문성을 집중하여 또 하나의 이정표를 세우고, 졸러의 제품 포트폴리오를 완성했습니다. 졸러 특유의 강점: 원스톱 솔루션.

크리스토프 졸러, 대표이사

디자인, 인체공학, 첨단 기술이 완벽하게 조화를 이룬 제품입니다. 인증된 안전성을 갖춘 ZOLLER 솔루션으로 귀사의 생산 현장에서 자원을 효율적으로 활용할 수 있습니다.

알렉산더 졸러, 대표이사

TÜV 및 UL/CSA 인증 제품

500kg 용량의 견고한 베이스

최상의 밸런싱 결과: < 0.4 g/mm

고성능의 시너지

안전 커버 »twinPanel«

안전 후드 »twinPanel«

최대 안전성을 보장하는 DIN ISO 21940-23 등급 C60을 충족합니다.

내부에 위치한 "희생 유리"는 냉각 윤활유 잔여물 등의 오염 물질과 부품 이탈로 인한 손상을 흡수합니다. 이를 통해 일상적인 사용으로 인해 발생하는, 매우 중요하지만 종종 간과되는 보호 유리 노화 과정을 고려합니다. ZOLLER »twinPanel«은 희생 유리를 빠르고 경제적으로 교체함으로써 작업자의 안전을 지속적으로 보장합니다.

고정밀 스핀들

적절한 밸런싱 어댑터를 사용하면 거의 모든 공구 홀더를 장착할 수 있습니다. 스핀들은 공구의 무게에 따라 분당 400~최대 1200회전까지 가변적으로 설정 가능한 회전 속도로 공구를 회전시키며, 0.4 gmm 미만의 정밀도로 불균형을 측정합니다.

ZOLLER는 고정밀 스핀들을 설계할 때 안전하고 인증된 어댑터 교체 공정에 특히 중점을 두었습니다. 특별한 설계 요소를 통해 스핀들에 고정되지 않은 밸런싱 어댑터로 인한 사고와 손상을 방지합니다.

어댑터 수납함

앞면 덮개가 회전하는 어댑터 수납함

무릎을 굽히지 않고도 인체공학적으로, 허리에 무리가 가지 않게, 빠르게 어댑터를 교체할 수 있는 3개의 수납 공간.

포크 홈

생산 현장에서 »툴« 밸런서를 유연한 배치 및 지게차를 이용한 간편한 운반을 위해 설계되었습니다.

졸러(ZOLLER) 운영 소프트웨어

간편한 ZOLLER 조작 소프트웨어

체계적이고 직관적인 그래픽 인터페이스가 사용자를 측정 및 밸런싱 과정 전반에 걸쳐 안내합니다.

공구 형상 데이터를 입력하여 기계를 세팅합니다. 모든 데이터는 데이터베이스에 저장되며, 추후에도 다시 사용할 수 있습니다.

»cockpit«조작 패널

독립형 조작 패널(»콕핏)«

높이와 위치를 조절할 수 있으며 모니터의 기울기도 조절 가능하여, 원하는 위치로 쉽게 이동할 수 있어 소프트웨어 조작이 최대한 편리합니다.

터치 조작 외에도 »cockpit«은 마우스와 키보드를 통한 입력 기능을 제공하며, 라벨 및 레이저 프린터, 핸드 스캐너, 그리고 알렌 키와 같은 공구를 보관할 수 있는 수납공간을 갖추고 있습니다.

안전하고 빠르게 목적지까지

»toolBalancer«는 인체공학적으로 설계된 안전 커버 »twinPanel«, 사용하기 편리한 멤브레인 키보드, 밸런싱 어댑터 수납함, 그리고 넓은 작업 공간 내의 수납 공간을 통해 공구 밸런싱 작업을 특히 간편하게 만들어 줍니다.

구조화된 그래픽 표시가 포함된 ZOLLER 운영 소프트웨어는 사용자에게 측정 및 밸런싱 과정을 직관적으로 안내합니다. 해당 소프트웨어 옵션을 통해 밸런싱 나사를 이용한 고정 위치 보정, 밸런싱 링 사용, 또는 드릴링이나 밀링과 같은 재료 제거를 통한 밸런싱 등 1~2단계 밸런싱 레벨의 모든 밸런싱 애플리케이션을 사용할 수 있습니다.

커버를 열고, 클램프를 풀고,
공구를 180° 회전한 뒤 다시 고정하십시오

후드를 열고,
불균형을 보정하십시오(예: 밸런싱 볼트를 사용하여).

후드를 열고,
공구를 끼운 다음 고정하세요

후드를 닫고 1차 주행을 시작하세요

후드를 닫고 2차 주행을 시작하세요

후드를 닫고 점검 주행을 시작하십시오. 점검
주행 측정 결과

당사의 어댑터는 신뢰할 수 있고 정밀합니다

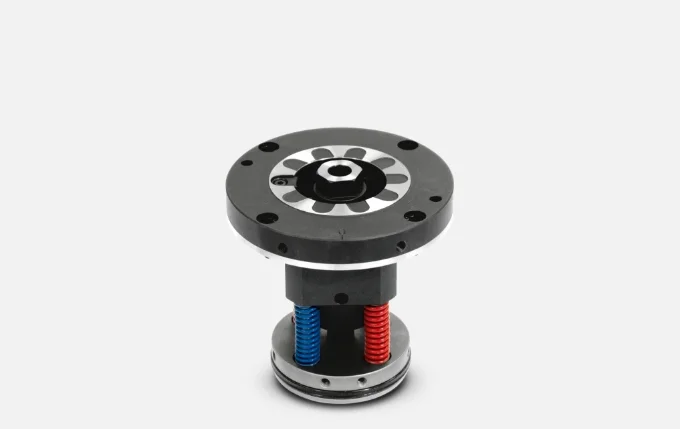

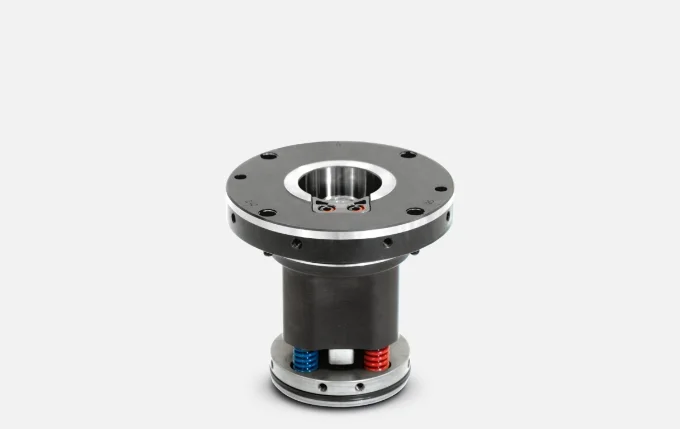

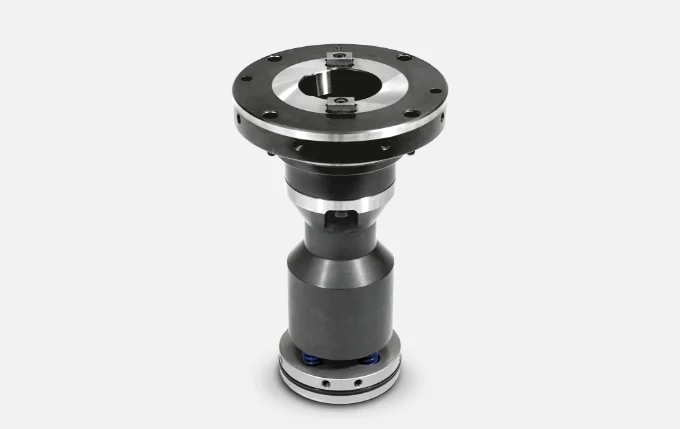

독특한 구조를 갖춘 ZOLLER의 고정밀 밸런싱 어댑터를 선택하면, SK, HSK 및 다각형 샤프트 테이퍼 마운트를 강력한 힘으로, 무엇보다도 안전하게 고정할 수 있으며, 이는 그 어느 때보다 뛰어난 반복 정밀도를 제공합니다.

기타 어댑터는 문의해 주십시오.

문의하기

중심에서 최고의 정밀도로

공구의 불균형은 비대칭적인 구조와 그에 따른 비대칭적인 질량 분포로 인해 발생합니다. ZOLLER »toolBalancer«는 ‘같은 원리’를 적용하여, 공구의 측정 및 밸런싱 과정에서 밸런싱 어댑터의 중심 편차를 의도적으로 활용합니다.

중심 편차가 있는 밸런싱 어댑터는 2점 지지대와 압력 부재로 설계되었습니다. 이를 통해 더 크고 측정하기 쉬운 센서 신호를 얻을 수 있으며, 특히 높은 밸런싱 등급과 미세한 불균형에서도 고정밀 밸런싱 결과를 보장합니다.

자세히 알아보기

중심 편차

압착 부품을 통해 공구 홀더를 접촉면 방향으로 정해진 만큼 이동시킴으로써 중심 편차가 발생하며, 이를 통해 결과의 높은 재현성을 확보합니다.

고정점 접촉

높은 재현성을 위해: 휠 밸런싱 어댑터의 접촉면에 공구 홀더가 단단히 밀착됩니다.

압력 피스

압력 피스는 공구 홀더의 테이퍼부를 밸런싱 어댑터의 접촉면에 간극 없이 밀착시킵니다.

균형 조정은 공구의 안정적인 작동을 보장합니다

회전 공구가 원형으로 회전하지 않으면 진동이 발생합니다. 이러한 진동은 낮은 회전수에서도 공구의 마모를 가속화하고, 표면 품질을 저하시키며, 기계 스핀들에 추가적인 부하를 가할 수 있습니다. 따라서 ZOLLER의 밸런싱 장비에서 정기적으로 공구의 밸런싱을 점검받으시기 바랍니다.

ZOLLER Solution 밸런싱의 장점에 대해 자세히 알아보세요.

밸런싱 기술에 대해 더 알아보기
