Система данных с ZOLLER TMS Tool Management Solutions
Кристоф Цоллер, управляющий директор E. Zoller GmbH & Co. KG – семейной технологической компании из Плайдельсхайма, специализирующейся на экономичном обращении с режущим инструментом, – отвечает на опасения средних производственных компаний относительно цифровизации организации и управления инструментом: «С нашим ПО TMS Tool Management Solutions пользователи могут одним нажатием кнопки импортировать данные из собственных таблиц, каталогов и интернета». Так они быстро и удобно закладывают основу для масштабной цифровизации внутренних процессов, связанных с использованием режущего инструмента.
Минимум усилий – максимум пользы
К важнейшим преимуществам цифрового управления инструментом относятся:
- Прозрачность
- Быстрый поиск инструмента
- Актуальные, правильные данные инструмента в любое время и в любом месте
- Оптимизированный запас инструмента
- Минимальные затраты на закупку, логистику и управление складом
- Максимальная надёжность процессов
Эти преимущества получают все участки, вовлечённые в производство: закупки, конструирование в CAD, программирование CAD/CAM, подготовка инструмента – включая измерение, настройку, сборку и разборку, – инструментальный склад и наладчики станков. На самом производстве сокращаются простои и риск повреждения станков и инструмента из-за столкновений.
Гибкий импорт основных данных
О создании основных данных для цифрового управления инструментом руководитель проекта TMS Tool Management Solutions в ZOLLER Робин Бендер говорит: «Наше ПО можно гибко использовать в соответствии с конкретными требованиями. Например, основные данные можно быстро и просто импортировать из распространённых таблиц стандартного ПО Excel». Для этого ZOLLER предоставляет стандартизированную таблицу (шаблон). ПО TMS Tool Management Solutions за очень короткое время импортирует данные инструмента из этой таблицы и сохраняет их в соответствующих полях. Данные из уже имеющихся собственных таблиц нужно лишь привести к стандартному формату таблицы ZOLLER – то есть внести в соответствующие столбцы. «Разумеется, мы поддерживаем клиентов программой конвертации. Нам нужно лишь форматирование отдельных таблиц. Затем данные инструмента можно одним нажатием клавиши перенести в наше ПО для управления инструментом», – поясняет Робин Бендер.
Сотни инструментов за один раз
Ещё одним очень удобным и быстрым способом приёма данных Робин Бендер называет импорт через интернет-платформу ToolsUnited компании Cimsource из Ахена (www.cimsource.com). Она вызывается прямо из ПО ZOLLER. «Там для выбора представлен в основном стандартный инструмент множества международных производителей. Каждый можно выбрать отдельно щелчком мыши и запустить приём данных», – рассказывает Робин Бендер.
Интерфейс для прямого импорта
Для этого в ПО ZOLLER встроен интерфейс. Он позволяет импортировать отдельные инструменты по артикулам производителей. При желании пользователи могут фильтровать по способу обработки и выводить подробные списки. Выбор можно уточнить по дополнительным критериям – например, диаметру, длине и числу режущих кромок. После нажатия клавиши выбранный инструмент импортируется в ПО TMS Tool Management Solutions. Требуется лишь уникальный идентификационный номер.
Импорт списков инструмента
При желании этот процесс можно автоматизировать для целых списков инструмента. Так в ПО для управления инструментом за очень короткое время и с минимальными усилиями можно внести обширный набор стандартного инструмента. При этом ПО содержит стандартизированные параметры инструмента от производителей, а по желанию – и 3D-графику для современных систем программирования и моделирования CAD/CAM. При покупке ПО ZOLLER нужно лишь приобрести (ограниченную по времени) лицензию на интернет-платформу ToolsUnited.
Напрямую от производителя
Если производственные компании работают в основном с инструментом одного или нескольких производителей, имеет смысл автоматизировать приём данных напрямую из цифровых каталогов этих производителей в интернете. Однако приём данных зависит от возможностей, которые предоставляют соответствующие производители. Робин Бендер поясняет: «Некоторые производители инструмента предоставляют только полные каталоги в виде наборов данных, другие также предлагают критерии выбора, например по характеристикам артикулов. Во втором случае можно импортировать индивидуально заданные списки инструмента». Это возможно потому, что основные данные инструмента хранятся и обозначаются в значительной степени стандартизированно.
Индивидуальное редактирование
Робин Бендер добавляет: «Разумеется, специалисты могут дополнительно индивидуально редактировать автоматически импортированные данные инструмента в ПО ZOLLER. Например, с помощью функции редактирования можно присвоить собственные номера основных данных или добавить дополнительные поля для выбора из списков».
Индивидуальное описание, особенно для специального инструмента

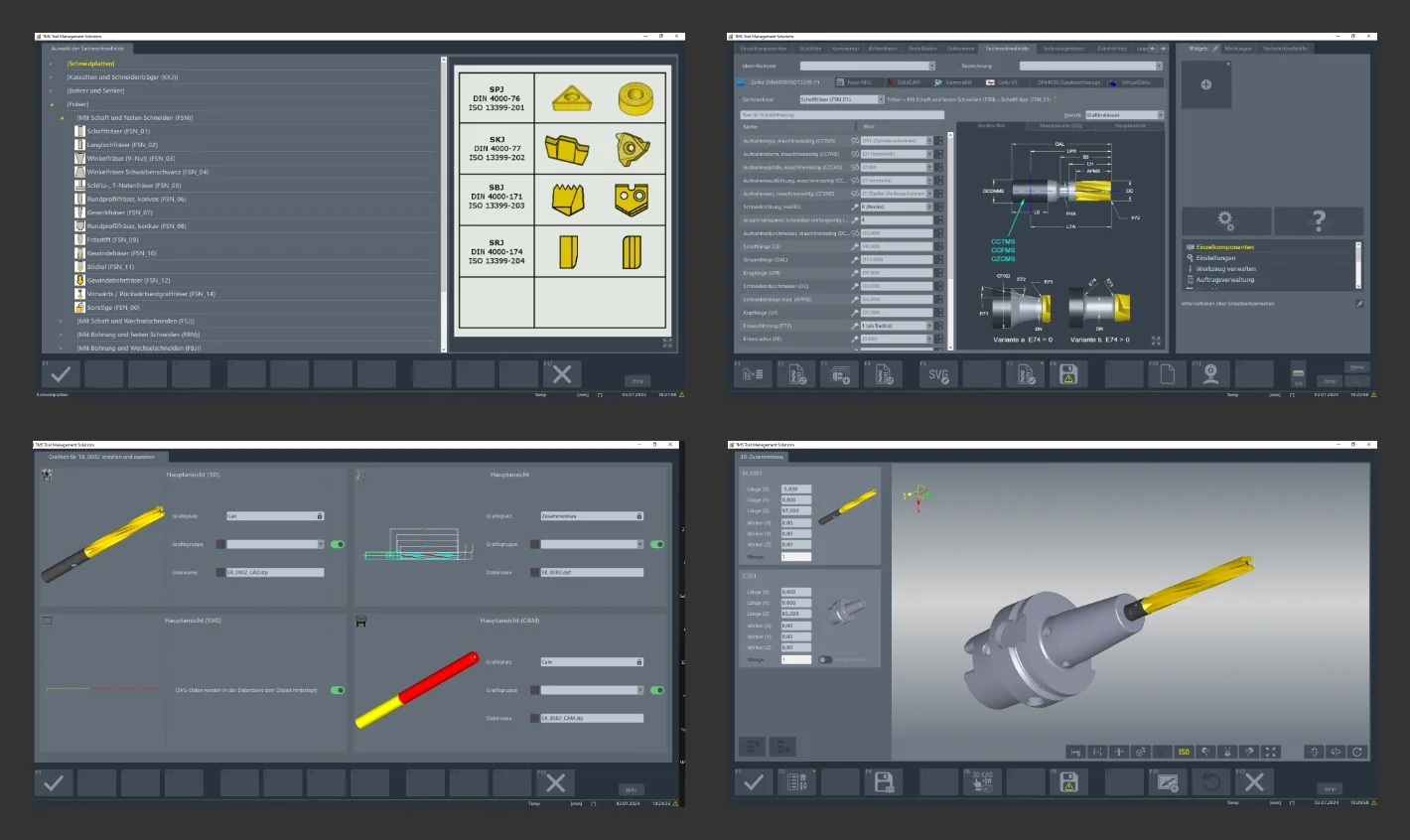

Если производственные компании работают со специальным инструментом, его можно описать и сохранить в ПО TMS Tool Management Solutions с помощью полей ввода с широким набором параметров и критериев. «Сначала сотрудник выбирает способ обработки для создаваемого инструмента, например фрезерование. Затем на экране появляется лист основных данных для фрезерного инструмента. Он содержит геометрию и параметры, которые нужно задать для этой категории инструмента», – рассказывает Робин Бендер.
Сначала нужно присвоить идентификационный номер, затем ввести данные, описывающие соответствующий инструмент. Робин Бендер поясняет: «Преимущество нашего ПО для управления инструментом в том, что данные, которые не обязательно задавать индивидуально, уже снабжены значениями по умолчанию. Поэтому для описания инструмента, достаточного для управления инструментом, обычно хватает нескольких параметров». К ним относятся, например, некоторые основные размеры. Дальнейшие детали, такие как радиальные задние углы на режущих кромках и подобная геометрия, можно точно задать позже – в той мере, в какой это нужно для использования в системах CAD/CAM, при настройке и на станках с ЧПУ.
Проверка на достоверность включена
Такой индивидуальный ввод данных доступен в ПО TMS Tool Management Solutions как для монолитного инструмента – например, твердосплавных фрез, – так и для собранного комплектного инструмента. Для последнего автоматические проверки на достоверность по DIN 4000 гарантируют, что задаются и сохраняются только осмысленные и технически реализуемые комплектные инструменты. Так ПО ZOLLER обеспечивает максимальную надёжность процесса.
Создание комплектного инструмента из имеющихся компонентов
Если компоненты уже содержатся в ПО для управления инструментом, комплектный инструмент можно создать частично автоматически. Для этого сотрудник выбирает лишь нужные компоненты, например оправку, цанговый патрон и твердосплавное сверло. После проверки совместимости геометрии ПО ZOLLER автоматически собирает комплектный инструмент. Для сохранения инструмента указывается основной номер, тем самым создаётся отдельная запись данных. ПО для управления инструментом автоматически создаёт 3D-модель (твердотельную модель) для программирования и моделирования CAD/CAM.
Экспертный сервис от специалистов
При установке ПО TMS Tool Management Solutions, а также при выборе и создании основных данных специалисты ZOLLER, разумеется, поддерживают сотрудников
производственных предприятий. «Мы хотим проложить путь к всеобъемлющей цифровизации со всеми её преимуществами, особенно для небольших компаний. Для этого мы предоставляем наш обширный опыт и практические знания. Пользователи могут полностью положиться на ноу-хау наших квалифицированных экспертов. Мы подробно консультируем по оптимальным способам ввода данных в наше ПО в каждом конкретном случае. Кроме того, мы сделали управление ПО максимально интуитивным. Это значит, что даже сотрудники с небольшим опытом работы с ПО после минимального обучения могут в кратчайшие сроки успешно и с выгодой использовать наше ПО для управления инструментом», – подчёркивает Кристоф Цоллер.
