Технические данные
| »powerShrink 200« | »powerShrink 300« | »powerShrink 400« | »powerShrink 600« | |
| Длина инструмента для термозажима | 400 мм | 600 мм | 600 мм | 600 мм |
| Макс. внутренний диаметр индукционной катушки »varOct« | ― | 45,8 мм | 45,8 мм | 45,8 мм |
| Макс. внутренний диаметр индукционной катушки с экранирующими шайбами | 50 мм | 50 мм | 50 мм | 50 мм |
| Диаметр термозажима с индукционной катушкой 14 кВА | 3–32 мм | 3–32 мм | 3–32 мм | 3–32 мм |
| Диаметр термозажима с индукционной катушкой 22 кВА | ― | ― | ― | 16–50 мм |
| Требования | ||||
| Сжатый воздух | 6–8 бар | ― | ― | 6–8 бар |
| Электрическое подключение | 400 В 3~ /N/PE, 50 Гц | 400 В 3~ /N/PE, 50 Гц | 400 В 3~ /N/PE, 50 Гц | 400 В 3~ /N/PE, 50 Гц |
| Подвод питания | 3 m | 3 m | 3 m | 3 m |
| Подключаемая мощность индукционной системы термозажима 14 кВА | 15 кВА | 15 кВА | 15 кВА | 15 кВА |
| Подключаемая мощность индукционной системы термозажима 22 кВА | ― | ― | ― | 23 кВА |
| Масса | ||||
| Без системы охлаждения, воздушное охлаждение под индукционной катушкой | ~ 35 кг | ― | ― | ― |
| Настольное исполнение, »zStream« | ― | ― | ~ 150 кг | ― |
| Настольное исполнение, охлаждающие колокола, Дополнительная масса водяного охладителя | ― | ~ 143 кг ~ 42 кг | ~ 153 кг ~ 42 кг | ― |
| Со столом, »zStream« | ― | ― | ~ 240 кг | ― |
| Со столом, охлаждающие колокола | ― | ~ 274 кг | ~ 284 кг | ~ 410 кг |

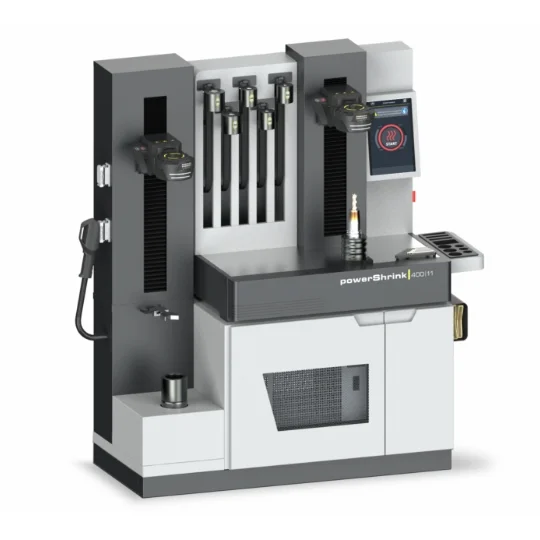

»powerShrink 400 ❘ 11«
| Ось индукционной катушки Zmax 1100 мм |
| Ось индукционной катушки Zmax 460 мм |
| Разъём для попеременной работы 2 осей индукционных катушек |
| Дополнительный охлаждающий колокол D 40–50 мм (опция) |
| Регулируемая опора инструмента |
| Опорный стакан для опорных колец с удлинительным адаптером 100 мм |
