Контроль и измерение: ваши преимущества
Узнайте, что возможно с ZOLLER при контроле инструмента: технологический контроль или высокоточный анализ вплоть до SKP, шероховатости и создания цифровых двойников.
Подробнее
Больше точности
Измерительные и контрольные приборы так же важны, как и соответствующее программное обеспечение.
Чтобы инструмент делал именно то, для чего он спроектирован и сконструирован, он сам должен быть изготовлен с высокой точностью. С нашими универсальными измерительными машинами инструмент можно измерить с микронной точностью и проверить на соответствие требованиям.
Измерение в системе координатных измерений
Измерительные машины соотносят измеренные точки ощупывания с определённой системой измерения длины вдоль определённой оси перемещения. Затем измерительное ПО обрабатывает эту информацию и привязывает её к определённым точкам во всей системе координатных измерений.
Затем ПО КИМ по найденным таким образом координатам рассчитывает значения величин, которые не измеряются напрямую, например длины, углы, расстояния между двумя точками измерения и т. д.
Затем точки измерения (фактические значения), определённые в системе координатных измерений, сравниваются со значениями, вытекающими из спецификаций, например из конструкторской документации на инструмент (номинальные значения). Если они не совпадают, т. е. имеются отклонения – вследствие производственных ошибок или износа, – можно принять соответствующие меры.
Что такое 3D-измерительные машины?
«3D-измерительные машины» – это, как правило, измерительные машины, способные измерять трёхмерные размеры объекта измерения за сравнительно короткое время, в идеале в реальном времени. При использовании компактных линейных или матричных камер некоторые из таких контрольных машин могут быть даже портативными или по крайней мере переносными. Однако портативные КИМ, как правило, несколько менее точны, чем традиционные контрольные машины.
координатно-измерительная техника
Многие измерительные машины работают по так называемой координатно-измерительной технологии. Измерительная машина (полное название – «координатно-измерительная машина», КИМ) с помощью подходящего датчика регистрирует точные координаты, в которых находятся определённые точки на поверхности заготовки.
В большинстве случаев система координат строится параллельно ортогональным осям перемещения координатно-измерительных систем.

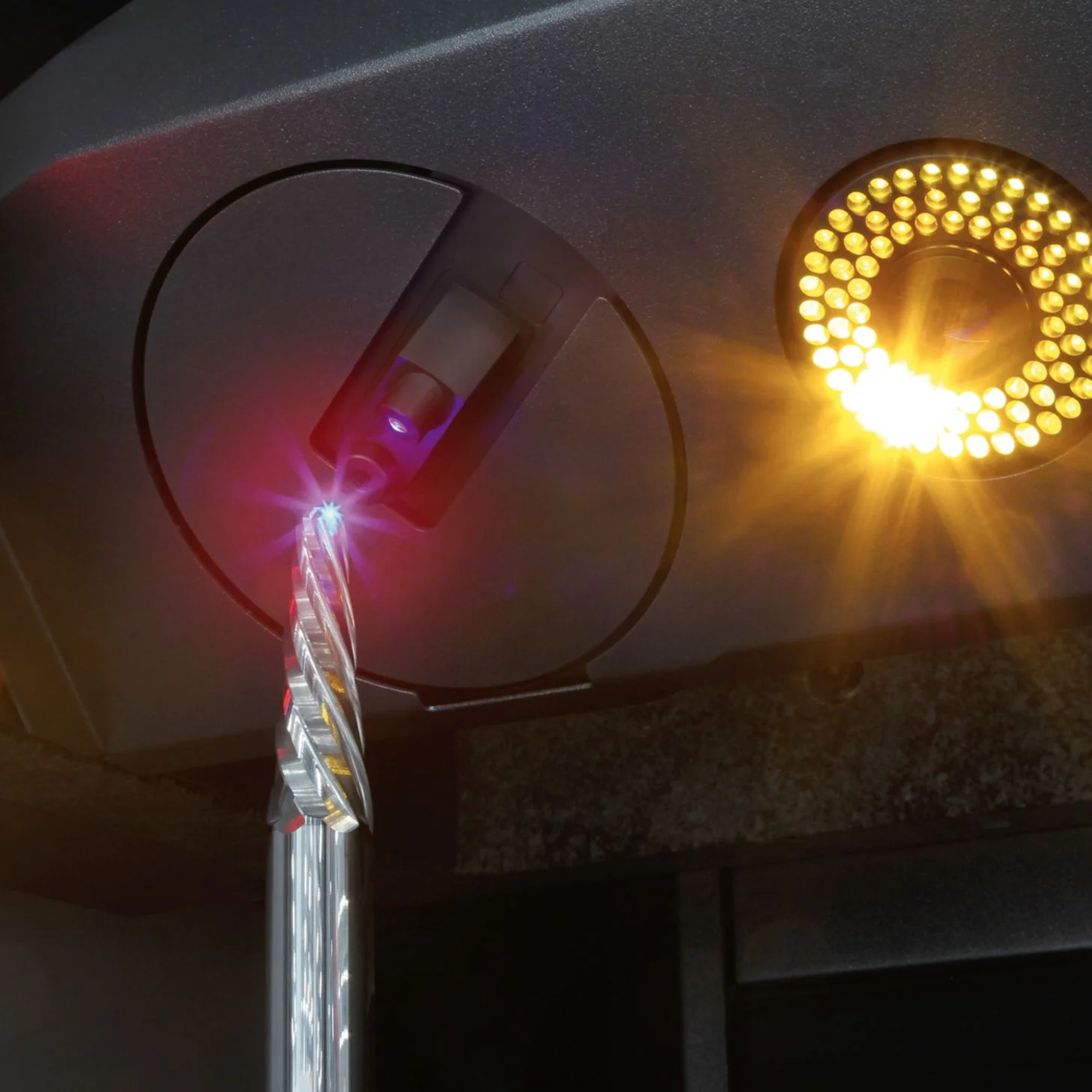

Бесконтактное ощупывание
Бесконтактное ощупывание, напротив, использует камеры, лазерные триангуляционные датчики и другие методы, например оптические или электрические датчики. В этом случае измерение происходит вообще без контакта датчика с заготовкой. При определённых условиях это может значительно ускорить процесс измерения.
Тактильное ощупывание
Для тактильного (механического) ощупывания заготовок используются измерительные датчики или щупы; как правило, различают переключающие системы (которые различают только состояние покоя и касание) и измерительные системы (которые могут измерять отклонения в узком диапазоне).
Мультисенсорная технология
Мультисенсорные координатно-измерительные машины сочетают разные методы ощупывания, чтобы не только добиваться особенно точных результатов, но и предлагать наиболее подходящий метод измерения для любой задачи.
